| 材质 | 氟塑料 |
|---|---|
| 产地 | 江苏 |
| 流量 | 100 |
| 排出口径 | 80mm |
| 驱动方式 | 电动 |
| 吸入口径 | 80mm |
| 性能 | 耐腐蚀 |
| 扬程 | 32m |
| 用途 | 化工泵 |
| 原理 | 离心泵 |
| 转速 | 2900rpm |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 敞开式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 慧科 |
| 型号 | FSB |

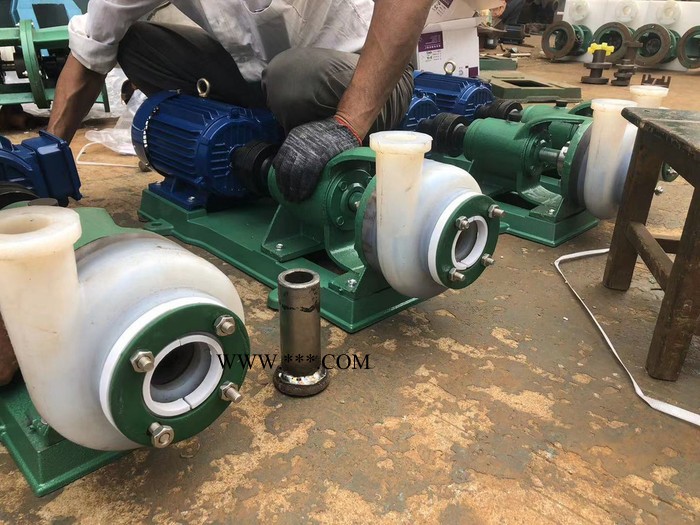

一、FSB氟塑料泵概述
FSB型氟塑料合金泵按国际标准尺寸设计，泵体采用金属和聚全氟乙丙烯(F46)有机结合，泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体电脑控温烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99%氧化铝陶瓷或氮化硅，动环采用四氟填充材料，耐腐耐磨，适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、氧化剂等苛刻工况的强腐蚀性介质，是目前世界上最耐强腐蚀的材料之一。杜绝跑、冒、滴、漏，氟塑料合金泵广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、电子元件、科研机构等行业。
二、氟塑料合金离心泵型号意义
50FSB-30DL
50代表吸入口直径（mm）
FS代表与介质接触部件材料为氟塑料
B代表单级单吸悬臂式离心泵
30代表扬程（m）
D代表短支架联接式
L代表轴连式（带底板）
三、氟塑料合金离心泵产品特点：
FSB型氟塑料合金泵由泵体,叶轮,合盖,密封件,支架,泵轴,连轴器,吊紧螺栓,螺母,底板等组成。
1、泵体：左右两边连接部门内埋钢质法兰圈各一只模压制成塑料合金。其具有结构紧凑合理、耐强腐蚀、密封机能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修利便、流道光滑、效率高，节约能源等长处。
2、压盖右边一侧内埋一只不锈钢（1Cr18Ni9Ti）压塑料合金而成。
3、叶轮：采用接轴连接方法，金属轴为优质钢圆加工后外包氟塑料高温压制成型，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质过流部分为塑料合金。
4、机械密封：采用ST型不用冷却水可调式单端面机械密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。
四、FSB氟塑料合金泵性能参数表
| 规格型号 | 流量 | 扬程(m) | 吸入口径(mm) | 吐出口径(mm) | 功率(KW) | 转速(r/min) | 吸上高度(m) | 效率% |
| 25FSB-10L | 1.5 | 10 | 25 | 20 | 2.2 | 2900 | 6 | 29 |
| 25FSB-18L | 3.6 | 18 | 25 | 20 | 2.2 | 2900 | 6 | 27 |
| 40FSB-15L | 10 | 15 | 40 | 32 | 3 | 2900 | 6 | 40 |
| 40FSB-20L | 10 | 20 | 40 | 32 | 3 | 2900 | 6 | 42 |
| 40FSB-30L | 10 | 30 | 40 | 32 | 3 | 2900 | 6 | 38 |
| 40FSB-40L | 10 | 40 | 40 | 32 | 4 | 2900 | 5.5 | 35 |
| 40FSB-50L | 10 | 50 | 40 | 32 | 5.5 | 2900 | 5 | 33 |
| 50FSB-20L | 15 | 20 | 50 | 40 | 4 | 2900 | 6 | 51 |
| 50FSB-25L | 15 | 25 | 50 | 40 | 4 | 2900 | 6 | 49 |
| 50FSB-30L | 15 | 30 | 50 | 40 | 4 | 2900 | 6 | 44.5 |
| 50FSB-40L | 15 | 40 | 50 | 32 | 5.5 | 2900 | 5.5 | 35 |
| 50FSB-50L | 15 | 50 | 50 | 32 | 7.5 | 2900 | 5.5 | 33 |
| 65FSB-32L | 29 | 32 | 65 | 50 | 5.5 | 2900 | 6 | 57 |
| 65FSB-40L | 29 | 40 | 65 | 40 | 7.5 | 2900 | 5.5 | 53 |
| 65FSB-50L | 29 | 50 | 65 | 40 | 11 | 2900 | 5.5 | 46 |
| 80FSB-20L | 50 | 20 | 80 | 65 | 7.5 | 2900 | 6 | 69 |
| 80FSB-30L | 50 | 30 | 80 | 65 | 7.5 | 2900 | 5.5 | 64 |
| 80FSB-34L | 50 | 34 | 80 | 65 | 11 | 2900 | 5.5 | 64 |
| 80FSB-38L | 50 | 38 | 80 | 50 | 11 | 2900 | 5.5 | 60 |
| 80FSB-50L | 50 | 50 | 80 | 50 | 15 | 2900 | 6 | 53 |
| 80FSB-80L | 50 | 80 | 80 | 50 | 22 | 2900 | 5.5 | 36 |
| 100FSB-32L | 100 | 32 | 100 | 80 | 18.5 | 2900 | 5.5 | 70 |
| 100FSB-40L | 100 | 40 | 100 | 80 | 22 | 2900 | 5.5 | 70 |
| 100FSB-50L | 100 | 50 | 100 | 65 | 30 | 2900 | 5.5 | 62 |
| 125FSB-32L | 200 | 32 | 125 | 80 | 30 | 2900 | 5.5 | 72 |
| 125FSB-50L | 200 | 50 | 125 | 100 | 45 | 2900 | 5.5 | 64 |
| 150FSB-32L | 200 | 32 | 150 | 100 | 30 | 1450 | 6 | 77 |
| 150FSB-50L | 200 | 50 | 150 | 100 | 55 | 1450 | 5 | 75 |
| 200FSB-32L | 400 | 32 | 200 | 150 | 55 | 1450 | 3 | 81 |
| 200FSB-50L | 400 | 50 | 200 | 150 | 75 | 1450 | 3 | 79 |
