上海台臣阀门有限公司

加关注0

标准	国标
材质	碳钢
工作温度	低温
公称通径	20
规格	DN25
连接形式	法兰
流动方向	单向
密封形式	硬密封型
驱动方式	水力控制
适用介质	水
形态	柱塞式
用途	调压
零部件及配件	定位器
压力环境	高压
类型(通道位置)	直通式
品牌	其他
型号	TC
加工定制	是

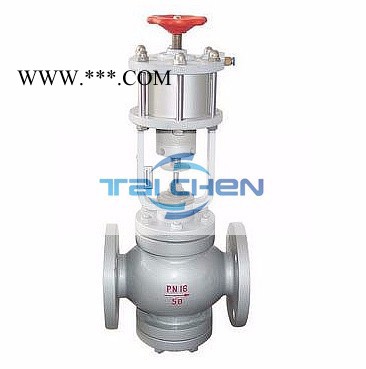

ZSPQ型气动活塞快速切断阀概述：

     ZSPQ型气动活塞切断阀由切断机构与气动活塞执行机构组成。切断结构采用直通单座形式，DN20阀芯为顶部导向，DN25~200阀芯为双导向，具有结构简单、操作方便、适用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质、要求快速严密关闭，快速放空的自动控制系统中.

返回头部↑气动活塞快速切断阀主要技术参数

调节机构主要技术参数
公称通径DN（mm)	20	25	32		40	50	65		80	100		125	150	200
阀座直径dN(mm)	26	43	43		52	62	79		94	115		140	166	216
额定流量系数（Kv)	6.5	10	15		25	40	65		100	150		260	350	540
公称压力 MPa	4.0
行   程 mm	16				25		40					60
介质温度oC	常温：-60~150℃   中温：-60~450℃  高温：-60~550℃  低温：-60~250℃
流量特性	两位快开式
配用执行机构型号	ZSD-2				ZSD-3		ZSD-5					ZSD-7
法兰尺寸	按JB79-59
法兰型式	法兰密封型式按JB77-59中凹式
阀体材质	ZG27-500,  ZG1Cr18Ni9Ti;ZG0Cr18Ni12Mo2Ti

执行机构主要技术参数
型号	ZSD-2		ZSD-3			ZSD-5			ZSD-7
活塞直径mm	150		200			300			400
有效面积CM2	175		305			700			1245
行程MM	10;16		25			40			60
进气孔螺纹	M16*1.5		M20*1.5						M24*1.5
电大输出压力	7200		12800			29300			52000
操作气源压力MPA	0.5

返回头部↑气动活塞快速切断阀主要零部件

主要零件材料
零件名称	零件材料
阀体 阀盖	ZG270-500
	ZG1CR18Ni9Ti
阀芯、阀杆	1CR18Ni9
密封填料	V型聚四氟乙烯
密封圈	1CR18Ni9夹石棉板
蜗杆	45
O型密封圈	耐油橡胶
压缩弹簧	60Si2Mn
支架	QT420-10
蜗轮箱、蜗轮、 气缸、轴承盖、活塞	HT200
推杆	2Cr13

许用介质压力与工作温度关系
阀体材料	公称压力为4.0MPA介质在下列温度时，允许最大工作压力
	200	250	300	350	<400	<425	<450	<475	<500	<510	<525	<550
ZG270-500 ZG1CR18Ni9Ti	40	37	33	30	28	23	18
				40	36	34	32	28	22	20	17	14

返回头部↑气动活塞快速切断阀性能参数

性能指标
公称通径mm		20	25	32	40	50	65	80	100	125	150	200
泄漏量 ml/min	软密封				0
	硬密封	1	3				5			7		9
切断时间S			1～2				2～4
额定行程偏差%						±15

允许压差
公称通径mm		20	25	32	40	50	65	80	100	125	150	200
允许压力差MPA		4.0					4.0	4.0	2.8	3.5	2.4
							(2.5)	(1.7)	(1.0)	(1.1)	(0.8)	(1.6)

返回头部↑气动活塞快速切断阀外形尺寸

常温型气动活塞切断外形尺寸
公称通径DN	L	H2	带手轮			不带手轮
			H	H1	重量KG	H	H1	重量KG
20	180	53	662	447	39	574	359	26
25	190	111	732		46	644		33
32	210	117	744		48	656		35
40	230	131	885	570	85	778	463	61
50	255	146	915		89	808		65
65	285	181	1131	706	135	969	542	97
80	310	190	1147		143	983		99
100	355	194	1155		163	991		109
125	425	256	1588	1022	305	1305	739	218
150	460	266	1608		331	1325		244
200	560	289	1659		445	1376		358

中温型气动活塞切断外形尺寸
公称通径DN	L	H2	带手轮			不带手轮
			H	H1	重量KG	H	H1	重量KG
20	180	53	813	447	39	574	359	26
25	190	111	883		46	644		33
32	210	117	895		48	656		35
40	230	131	1036	570	85	778	463	61
50	255	146	1066		89	808		65
65	285	181	1296	706	135	969	542	97
80	310	190	1310		143	983		99
100	355	194	1318		163	991		109
125	425	256	1803	1022	305	1305	739	218
150	460	266	1823		331	1325		244
200	560	289	1874		445	1376		358

高温型气动活塞切断外形尺寸
公称通径DN	L	H2	带手轮			不带手轮
			H	H1	重量KG	H	H1
20	180	53	1018	447	39	93	359
25	190	111	1088		46	1000
32	210	117	1100		48	1012
40	230	131	1242	570	85	1135	463
50	255	146	1272		89	1165
65	285	181	1550	649	135	1443	542
80	310	190	1558		143	1451
100	355	194	1566		163	1459
125	425	256	2028	872	305	1895	739
150	460	266	2048		331	1915
200	560	289	2094		445	1961

低温型气动活塞切断外形尺寸
公称通径DN	L	H2	-100℃				-200℃				-250℃
			带手轮		不带手轮		带手轮		不带手轮		带手轮		不带手轮
			H1	H	H1	H	H1	H	H1	H	H1	H	H1	H
20	180	53	500	1127	500	1039	700	1327	700	1239	900	1527	900	1439
25	190	111	500	1181	500	1093	700	1381	700	1293	900	1581	900	1491
32	210	117	500	1193	500	1105	700	1393	700	1305	900	1593	900	1505
40	230	131	500	1310	500	1203	700	1510	700	1403	900	1710	900	1603
50	255	146	500	1335	500	1228	700	1535	700	1428	900	1735	900	1628
65	285	181	600	1554	600	1447	800	1754	800	1647	1000	1954	1000	1847
80	310	190	600	1565	600	1458	800	1765	800	1658	1000	1965	1000	1858
100	355	194	600	1569	600	1462	800	1769	800	1662	1000	1769	1000	1862
125	425	256	700	1942	700	1809	900	2142	900	2009	1100	2342	1100	2209
150	460	266	700	1952	700	1819	900	2152	900	2019	1100	2342	1100	2219
200	560	289	700	1982	700	1849	900	2182	900	2049	1100	2382	1100	2249
