| 3C阀门类别 | 工业 |
|---|---|
| 标准 | 国标 |
| 材质 | WCB |
| 工作温度 | 高温 |
| 结构形式 | 偏置板式 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 驱动方式 | 气动 |
| 适用介质 | 蒸汽 |
| 用途 | 调节 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 吉迈 |
| 型号 | D643H |
| 加工定制 | 是 |

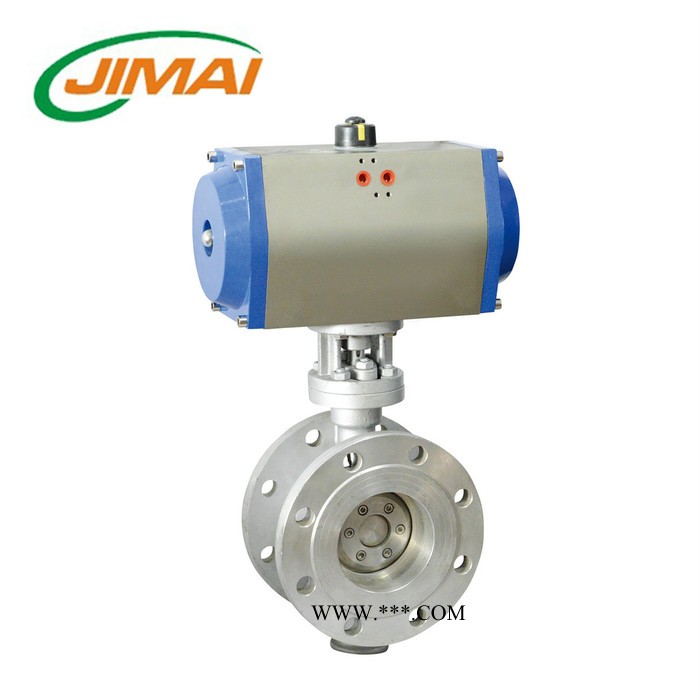

D673H气动三偏心对夹蝶阀产品概述 气动三偏心对夹蝶阀，阀体采用了三偏心多层次金属密封结构，精密的阀板密封面经抛光处理后与三维偏心密封面有机结合，具有耐高低温、高压、允许介质中有微小颗粒、使用寿命长等特点。被广泛运用于、冶金、化工、石油、可燃气体、给排水等行业。
※ 采用三偏心结构，阀板与阀座几乎没有摩擦
※ 阀体密封面采用堆焊钻基硬质合金，具有耐摩擦得特点
※ 阀板密封面为硬质层叠式金属片，具有金属硬密封和弹性密封的双重优点
※ 密封不受介质高、低温的影响
※ 四大系列连接方式可适用于所有的末端连接
D673H气动三偏心对夹蝶阀参数
| 空气驱动 | 压缩空气4-6bar(可带手轮) |
| 公称通经 | 50～1200mm |
| 公称压力 | 1.0～4.0Mpa |
| 适用温度 | -20～+600℃ |
| 连接方式 | 对夹 |
| 阀结构 | 偏心 |
| 阀体材质 | 316、304、碳钢 |
| 阀芯材质 | 316、304、碳钢 |
| 密封材质 | PTFE、本体、合金 |
| 适用介质 | 气体、水及油类等 |
| 可选附件 | 限位开关、定位器、电磁阀、减压阀 |
| 公称通径DN(mm) | 50-1200 | |||||
| 公称压力PN(MPa) | 1.0 | 1.6 | ||||
| 公称压力PS(MPa) | 强度试验 | 1.5 | 2.4 | |||
| 密封试验 | 1.1 | 1.76 | ||||
| 材料材料代号 | C | P | R | |||
| 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
| 蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |||
| 密封圈 | 四氟、 不锈钢 | |||||
| 填料 | 四氟 柔性石墨 | |||||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
| 适用温度 | -40℃～200℃(超该温度范围；订货时请注明) | |||||
| 执行器 | 型号 | GTD/GTE系列、AT/SR系列、AW/AWS系列 | ||||
| 气源压力 | 0.4-0.7Mpa | |||||
