| 结构形式 | 浮动球球阀 |
|---|---|
| 类型(通道位置) | 二通式 |
| 作用对象 | 其他 |
| 3C阀门类别 | 工业 |
| 规格 | Pn10-25 |
| 标准 | 国标 |
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN25-DN200（mm） |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 驱动方式 | 电子 |
| 适用介质 | 弱酸碱介质 |
| 用途 | 调节 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 品牌 | 吉迈 |
| 型号 | Q941F Q945F |
| 加工定制 | 是 |
Q944/5F电动三通球阀可为L形和T形，L形(Q944F)三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形(Q945F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。

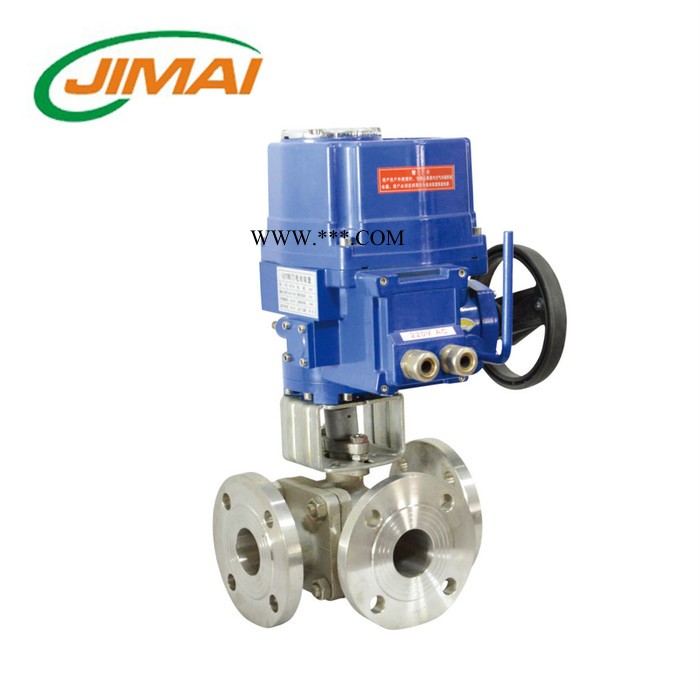

电动三通法兰球阀产品详情
Q944/5F电动三通球阀可为L形和T形，L形(Q944F)三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形(Q945F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
技术参数和性能
| ODL系列电动执行机构技术参数 | 阀 体 参 数 | ||||||||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN15～200mm | ||||||
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6、2.5、4.0、6.4MPa | ||||||
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 不锈钢 | ||||||
| 动作范围 | 0～90°±5° | 阀体材质 | 球墨铸铁、碳钢、304/316/316L不锈钢 | ||||||
| 动作时间 | 15秒/30秒/60秒 | 球体材质 | 304/316/316L不锈钢 | ||||||
| 环境温度 | -30°～60° | 阀座密封 | PTFE、PPL、金属密封 | ||||||
| 手动操作 | 附带手柄操作 | 温 度 | PTFE≤180℃、PPL≤350℃、金属密封≤450℃ | ||||||
| 限 位 | 电气、机械二重限位 | 适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 | ||||||
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | ||||||||
| 输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特 点 | 连线简单、流向切换、阻力小、动作稳定 | ||||||
| 公称通径DN | L | L1 | H | D | D1 | 额定功率 | 额定电流 | ||
| 压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | | | ||
| 15 | 150 | 155 | 256 | 95 | 65 | 15W | 0.2A | ||
| 20 | 160 | 155 | 260 | 105 | 75 | 15W | 0.2A | ||
| 25 | 180 | 155 | 266 | 115 | 86 | 15W | 0.2A | ||
| 32 | 200 | 155 | 270 | 140 | 100 | 15W | 0.2A | ||
| 40 | 220 | 208 | 312 | 150 | 110 | 25W | 0.5A | ||
| 50 | 240 | 208 | 325 | 165 | 125 | 25W | 0.5A | ||
| 65 | 260 | 208 | 336 | 185 | 145 | 25W | 0.5A | ||
| 80 | 280 | 256 | 365 | 200 | 160 | 50W | 0.8A | ||
| 100 | 320 | 256 | 400 | 215/230 | 180/190 | 90W | 1.0A | ||
| 125 | 380 | 256 | 420 | 245/270 | 210/220 | 90W | 1.0A | ||
| 150 | 440 | 288 | 440 | 280/300 | 240/250 | 120W | 1.2A | ||
| 200 | 550 | 288 | 470 | 335/360 | 295/310 | 150W | 1.2A | ||
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA
