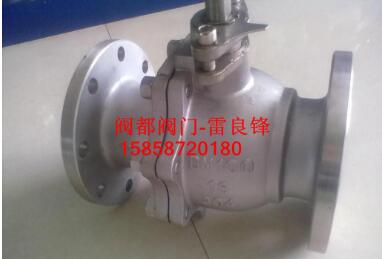

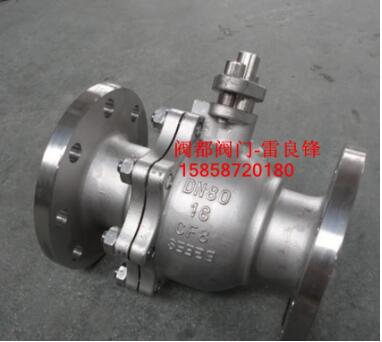

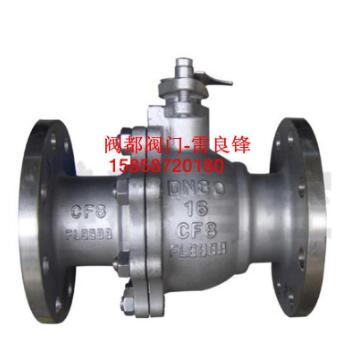

Q41W/Y-16/25/40/不锈钢硬密封球阀的详细资料：

 Q41W-16P Q41Y-16P Q41H-25P  Q41Y-25P Q41H-40P  Q41Y-40P 国标硬密封球阀 法兰式硬密封球阀 硬质合金密封球阀
 Q41H/Y-16P~40P不锈钢硬密封球阀产品概述

Q41H/Y-16P-25P-40P-64P不锈钢硬密封球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

Q41W/Y-16P~64P不锈钢硬密封球阀主要零件材料及性能

Q41W/Y-16P~64P不锈钢硬密封球阀  特点及优点

1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。

2、阀杆采用A182F(1Cr13)整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。

3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。

4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。

5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。

6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。

 Q41W/Y-16不锈钢硬密封球阀 PN1.6MPa主要连接尺寸及重

 Q41W/Y-25不锈钢硬密封球阀PN1.6PMPa尺寸及重量

公称通经DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	107	95	107	142	152	178	252	272	342
W	130	130	160	200	230	230	400	400	650	1050	1050	1410
Wt(Kg)	2.5	3	5	6.5	9	12	20	25	44	75	105	200
