加工定制	是
材质	不锈钢
连接形式	法兰
公称通径	100（mm）
适用介质	水,蒸汽
压力环境	高压
工作温度	高温
流动方向	双向
驱动方式	电磁,电子
零部件及配件	配件
形态	蝶式
类型(通道位置)	二通式
标准	国标
密封形式	硬密封型
规格	100
品牌	闽嘉阀门
型号	ZMA（B）S高压气动角形调节阀

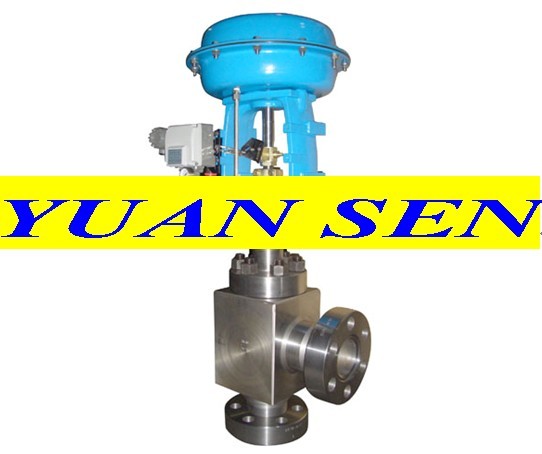

ZMA（B）S气动薄膜高压角型调节阀概述

ZMA（B）S气动薄膜高压角型调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。 ZMA（B）S气动薄膜高压角型调节阀

公称通径（mm）	20				25	40		50	65	80	100	150		200	250	300
阀座直径（mm）	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数Kv	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
可调范围	30：1
公称压力	标准产品1.6、4.0、6.4MPa；特殊订货10、22、32MPa
阀芯形式	单座柱塞型阀芯
流量特性	直线、等百分比
工作温度	普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃
法兰标准	符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产

ZMA（B）S气动薄膜高压角型调节阀允许压差

公称通径 DN（mm）	PN320	6			10					15					25						32			40		50		65		80		100
	PN220
阀座直径（mm）		3	4	6	4	6	7	8	10	6	7	8	10	12	7	8	10	12	16	20	16	20	30	20	38	30	50	38	65	50	80	65	100
输入信号 kgf/cm2 （0.2～0.1）		320							200	320			200	80	320		200	80	40	20	80	40	16	4	4	16	4	6	16	25	1	16	0.6
		220											160		220			160	64	40	140	64	25	64	16	25	8	20	6	10	4	6	2.5
输入信号 kgf/cm2 （0.6～1.8）		320								320									160	100	320	160	64	160	35	64	20	55	16	30	10	16	6
		320								220									200	110	220	200	70	200	45	70	25	70	20	35	14	20	8



ZMA（B）S气动薄膜高压角型调节阀主要零件材料

零件名称	阀体	阀杆	阀芯	阀座	填料	压缩弹簧	波纹薄膜
材料	40锻钢             不锈钢             钼二钛	2Cr13不锈钢             钼二钛	2Cr13或堆             焊钴铬钨             硬质合金	2Cr13或堆             焊钴铬钨             硬质合金	V形             聚四氟乙烯圈	60Si2Mn	丁睛橡胶             夹尼衬里



ZMA（B）S气动薄膜高压角型调节阀性能指标

序号	项目		单位	不带定位器	带定位器
1	基本误差		％	±4	±1
2	回差		％	2.5	1
3	死区		％	1.5
