| 加工定制 | 是 |
|---|---|
| 材质 | 不锈钢 |
| 连接形式 | 法兰 |
| 公称通径 | 100（mm） |
| 适用介质 | 水,蒸汽 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 流动方向 | 双向 |
| 驱动方式 | 电磁 |
| 零部件及配件 | 配件 |
| 形态 | 蝶式 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 规格 | 100 |
| 品牌 | 闽嘉阀门 |
| 型号 | HTS单座调节阀 |

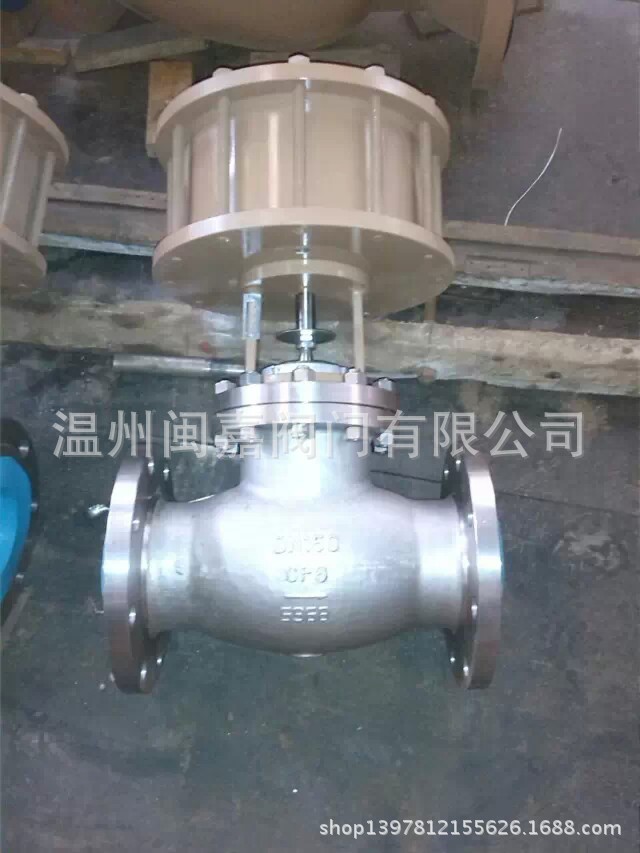

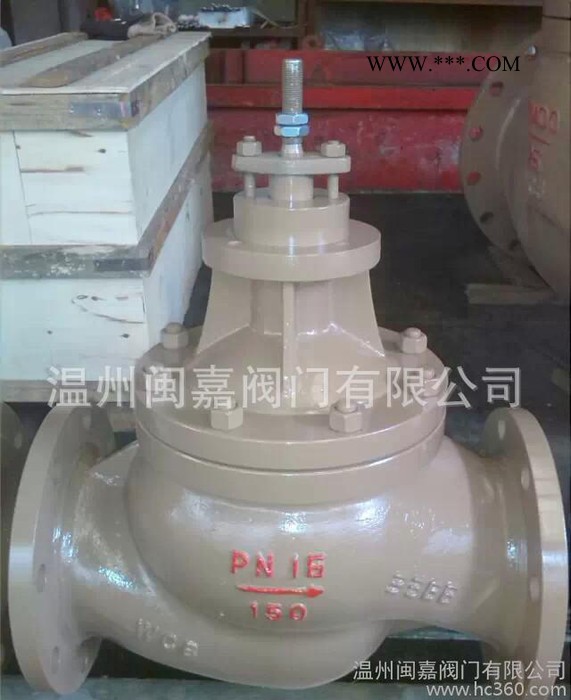

HTS单座调节阀结构特点和应用范围
HTS单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S 流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92。
HTS单座调节阀技术参数和性能指标
HTS单座调节阀阀 体
型 式 HTS单座调节阀
公称通径 40、50、65、80、100、150、200mm
公称压力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式 法兰连接：FF、RF、RJ、LG
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材 料 铸钢（ZG230-450）
铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖 常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）：-100～-45℃ 伸长Ⅲ型（EⅢ）：-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
HTS单座调节阀阀内组件
阀芯型式 单座柱塞型阀芯
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
HTS单座调节阀执行机构
型 式 HA多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 20～100、80～240kPa
供气压力 140～400kPa
气源接口 Rc 1 4
环境温度 -30～+70℃
注：该阀也可配用VA5或VA6和LVP型执行机构。
HTS单座调节阀阀作用型式 气—关式或气—开式
HTS单座调节阀的附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
HTS单座调节阀的性能
泄 漏 量 金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级
回 差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
