| 连接形式 | 法兰 |
|---|---|
| 主体材料 | 不锈钢 |
| 公称通径 | 250（mm） |
| 适用介质 | 水 |
| 密封形式 | 硬密封型 |
| 标准 | 国标 |
| 外形 | 大型 |
| 流动方向 | 单向 |
| 驱动方式 | 电动 |
| 零部件及配件 | 配件 |
| 用途 | 截止 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 类型(通道位置) | 二通式 |
| 3C阀门类别 | 工业 |
| 规格 | 100 |
| 材质 | 不锈钢 |
| 品牌 | 闽嘉阀门 |
| 型号 | L45J衬胶调节阀 |

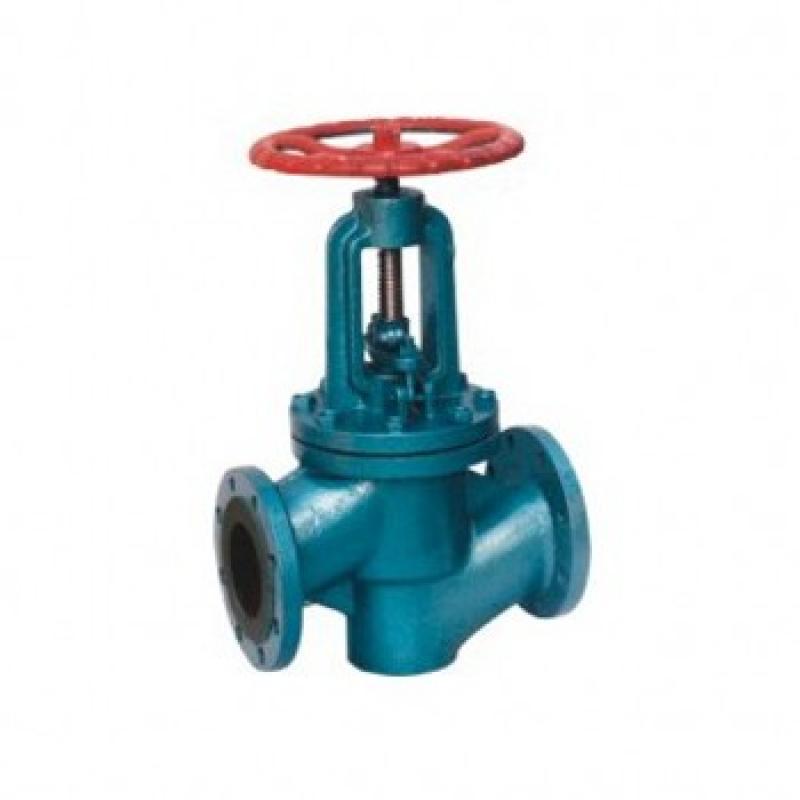

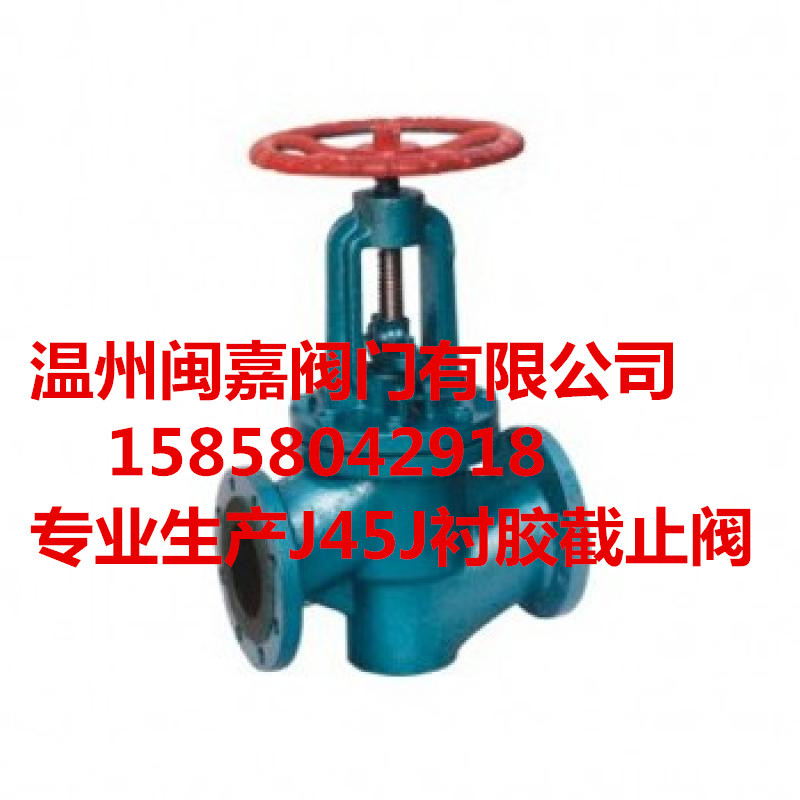

L45J衬胶调节阀
PN （MPa） | DN (mm) | D (mm) | D1 (mm) | Z-Φ (个-mm) | L (mm) | H (mm) | 重量 Kg |
| 1.0 | 50 | 180 | 145 | 4-18 | 250 | 400 | 34 |
| 80 | 215 | 180 | 8-18 | 290 | 580 | 50 | |
| 100 | 280 | 240 | 8-18 | 300 | 600 | 64 | |
| 125 | 280 | 240 | 8-23 | 300 | 540 | 65 | |
| 150 | 335 | 295 | 8-23 | 370 | 780 | 131 | |
| 200 | 390 | 350 | 12-23 | 370 | 840 | 148 | |
| 250 | 440 | 400 | 12-23 | 450 | 950 | 158 | |
| 300 | 500 | 460 | 12-23 | 500 | 1035 | 204 | |
| 400 | 615 | 565 | 16-25 | 600 | 1545 | 250 | |
| 500 | 715 | 650 | 20-25 | 700 | 1675 | 444 | |
| 注：在选用调节阀时在法兰外径、螺栓中心圆直径在原DN口径上增大一个规格。例：DN200，PN要选择DN250、PN1.0法兰外径、螺栓中心直径，DN不变 | |||||||
