| 材质 | 碳钢 |
|---|---|
| 连接形式 | 法兰 |
| 结构形式 | 浮动球球阀 |
| 公称通径 | 100（mm） |
| 适用介质 | 水 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 标准 | 国标 |
| 流动方向 | 双向 |
| 驱动方式 | 电磁 |
| 零部件及配件 | 配件 |
| 用途 | 截止 |
| 类型(通道位置) | 三通式 |
| 作用对象 | 泵 |
| 3C阀门类别 | 工业 |
| 规格 | 100 |
| 品牌 | 闽嘉阀门 |
| 型号 | 电动美标高压球阀 |

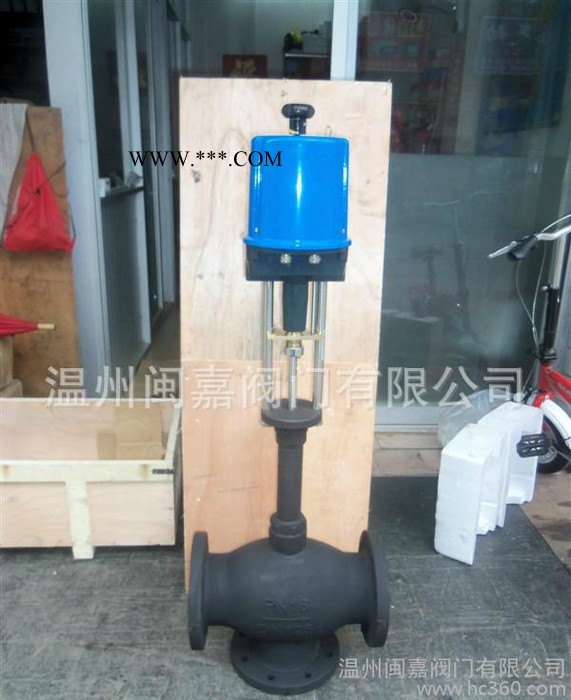

一,【产品概述】
电动高压美标球阀,Q941F-1500LB是一种把电能转换成机械能的液体自控制设备。它是利用通电线圈（也**是定子绕组）产生旋转磁场并作用于转子鼠笼式式闭合铝框形成磁电动力旋转扭带动球阀启闭作用。适用于两位切断,调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑,尺寸小,重量轻,阻力小,动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC,PSQ,HQ,DHL等型号电子式电动执行机构或GTX,AL等气活塞式执行机构。
二,电动高压美标球阀,Q941F-1500LB【执行标准】
1,设计与制造：GB12237-89,API608,API 6D,JPI 7S-48,BS5351,DIN3357。
2,法兰尺寸：JB/T74～90（JB74～90）,GB9112～9131,HGJ44～76,SH3406,ANSI B16.5,JIS B2212～2214,NF E29-211,DIN2543。
3,结构长度：GB12221-89,ANSI B16.10,JIS B2002,NF E29-305,DIN3202。
4,检验主试验：JB/T 9092,API 598。
| CH执行机构技术参数 | 阀体参数 | |||
| 电源 | AC200/220V,50/60Hz | 公称通径 | DN10～300mm | |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
| 动作范围 | 0～90° 0～360° | 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 |
| 动作时间 | 15秒/30秒/60秒 | 执行机构 | 可另配PSQ,HQ,UNIC,361RS 等电子式电动执行机构 | |
| 保护装置 | 过热保护 | 流量特性 | 快开特性 | |
| 环境温度 | -30°～60° | 可调范围 | DN10-80 | DN100-300 |
| 250:1 | 350:1 | |||
| 手动操作 | 同附带手柄操作 | 基本误差 | ±1% | |
| 限位 | 电气,机械二重限位 | 死区 | ≤1% | |
| 防护等级 | 相当于IP-65 | 回差 | ≤1% | |
| 位置测量 | 可选装开关或电位计 | 适用温度 | 密封面 | |
| 驱动电机 | 8W/E | PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ | ||
| 进线接口 | PE1/2〞进线线锁 | |||
