| 标准 | 国标 |
|---|---|
| 材质 | 球墨铸铁 |
| 工作温度 | 高温 |
| 公称通径 | DN15-50 |
| 规格 | DN15-50mm |
| 连接形式 | 螺纹 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽 |
| 种类 | 圆盘式 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 高山 |
| 型号 | BS19H-16/25H |
用途特点：
本疏水阀系列产品适用于公称压力PN16、PN25,介质温度≤200℃、350℃的蒸汽供热设备及管道上，能自动排出凝结水，阻止蒸汽逸漏，提高设备热效率，使蒸汽系统正常工作，节约能源。该阀是我公司在吸取国外圆盘式疏水阀优点的基础上经长期试验而研制成的新产品，具有排水量大、漏气率低、使用寿命长、安装维修方便等特点。

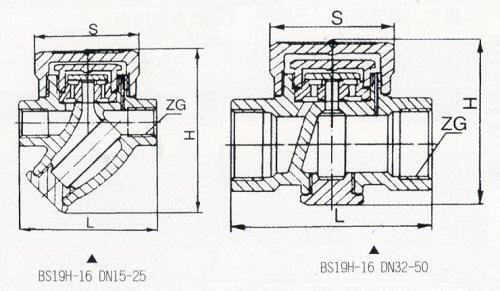

主要外形尺寸及重量：
公称通径 DN(mm) | BS19H-16 | BS19H-25H | |||||||
ZG | L | H | H | 重量(kg) | ZG | L | Φ | 重量(kg) | |
15 | 1/2" | 90 | 118 | 76 | 1.8 | 1/2" | 78 | 40 | 0.5 |
20 | 3/4" | 100 | 125 | 76 | 1.9 | 3/4" | 90 | 49 | 0.75 |
25 | 1" | 120 | 130 | 76 | 2.2 | 1" | 100 | 55 | 1 |
32 | 11/4" | 130 | 112 | 85 | 3.2 |
|
|
|
|
40 | 11/2" | 140 | 113 | 85 | 4.2 |
|
|
|
|
50 | 2" | 160 | 123 | 85 |
|
|
|
|
|
主要零件材料：
型号 零件名称 材料 BS19H-16 阀体、阀帽 HT250 阀盖、阀座 2Cr13 阀片 3Cr13 过滤网 1Cr18Ni9Ti BS19H-25H 阀体、阀帽、阀盖、阀座 2Cr13 阀片 3Cr13 过滤网 1Cr18Ni9Ti
