| 材质 | 碳钢 |
|---|---|
| 连接形式 | 焊接 |
| 结构形式 | 浮动球球阀 |
| 公称通径 | DN5-50（mm） |
| 适用介质 | 水、蒸汽、油品、硝酸、醋酸、尿素等腐蚀性和强氧化性介质。 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 标准 | 国标 |
| 流动方向 | 双向 |
| 驱动方式 | 手动、气动、电动、液动和气液联动等。 |
| 零部件及配件 | 配件 |
| 用途 | 补水 |
| 类型(通道位置) | 直通式 |
| 作用对象 | 水 |
| 规格 | DN5-50 |
| 品牌 | 莆东 |
| 型号 | Q61N |
由于市场价格浮动影响，以上产品价格属性仅供参考，详情以来电或旺旺在线咨询为准，直接拍下无效，真诚期待与您的合作，也希望能把我们**好的服务**质的产品传递给您！
一、产品用途： |
|

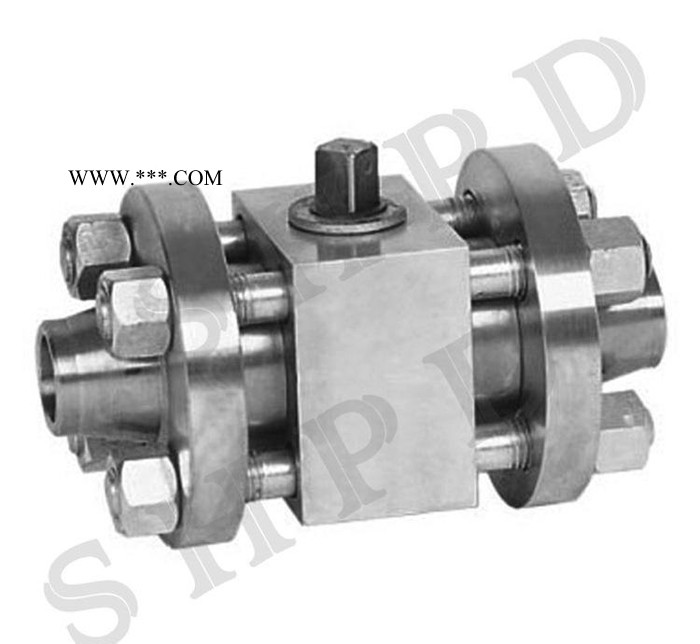

应用规范公称压力：16-32MPa 适用温度：-20～232℃～350℃ 焊接类型：对焊(BW)、承插焊(SW)高压对焊球阀,对焊球阀,高压球阀。
三、对焊高压球阀主要零件材料：
适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
水、蒸汽、油品 | Q61N-16/320C | A105、45 | 1Cr18/1Cr18Ni9Ti | 铸铁WCB | 聚四氟乙稀PTFE增强聚四氟乙烯VUILUK PTFE | 聚四氟乙烯PTFE对位聚笨PPL |
硝酸类 | Q61N-16/320P | 304/1Cr18Ni9Ti | 304/1Cr18Ni9Ti | |||
醋酸类 | Q61N-16/320R | 316/1Cr18Ni12Mo2TI | 316/Cr18Ni12Mo2Ti |
四、对焊高压球阀主要尺寸：
公称通径DN(mm) | Q11N-100/160、Q11N-100/160P | Q11N-320、Q11N-320P | ||||||||||||||||
管螺纹 | 尺寸(mm) | 管螺纹 | 尺寸(mm) | |||||||||||||||
d | L | H | W | E | H | W | SW | L | ||||||||||
5 | 1/4 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | 70 | |||||||
10 | 3/8 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | - | |||||||
15 | 1/2 | 11 | 85 | 43 | 108 | 42.5 | 1/2 | 68 | 130 | 41 | 85 | |||||||
20 | 3/4 | 14 | 95 | 45.5 | 146 | 47.5 | 3/4 | 77 | 180 | 46 | 95 | |||||||
25 | 1 | 21 | 105 | 59.5 | 146 | 52.5 | 1 | 82 | 180 | 55 | 105 | |||||||
32 | 11/4 | 25 | 120 | 64.5 | 146 | 60 | 11/4 | 115 | 300 | 70 | 120 | |||||||
40 | 11/2 | 32 | 130 | 76 | 254 | 65 | 11/2 | 120 | 300 | 80 | 130 | |||||||
50 | 2 | 38 | 150 | 81 | 254 | 75 | 2 | 130 | 300 | 100 | 150 | |||||||
型号 | 公称通径 | 尺寸(mm) | ||||||||||||||||
L | L1 | D | D1 | H | L0 | |||||||||||||
Q61F N-160 | 10 | 150 | 60 | 90 | 18 | 68 | 220 | |||||||||||
15 | 170 | 70 | 100 | 23 | 62 | 220 | ||||||||||||
20 | 191 | 81 | 110 | 29 | 75 | 250 | ||||||||||||
25 | 205 | 985 | 115 | 36 | 80 | 250 | ||||||||||||
32 | 230 | 110 | 150 | 43 | 96 | 300 | ||||||||||||
40 | 260 | 120 | 170 | 49 | 111 | 400 | ||||||||||||
50 | 330 | 140 | 200 | 61 | 128 | 400 | ||||||||||||
65 | 360 | 150 | 220 | 80 | 180 | 500 | ||||||||||||
80 | 380 | 160 | 270 | 105 | 200 | 600 | ||||||||||||
100 | 430 | 188 | 320 | 118 | 245 | 800 | ||||||||||||
订货须知：
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
