加工定制	是
连接形式	法兰
材质	碳钢
阀瓣开启高度	全启式安全阀
结构形式	弹簧式
公称通径	DN16-40（mm）
适用介质	水、蒸汽、油品
标准	德标
流动方向	单向
零部件及配件	配件
规格	DN16-40
品牌	SHPD
型号	DA901C、DA902C 、DA911C、DA912C DA901P、DA911P

由于市场价格浮动影响，以上产品价格属性仅供参考，详情以来电或旺旺在线咨询为准，直接拍下无效，真诚期待与您的合作，也希望能把我们**好的服务**质的产品传递给您！

【产品用途】

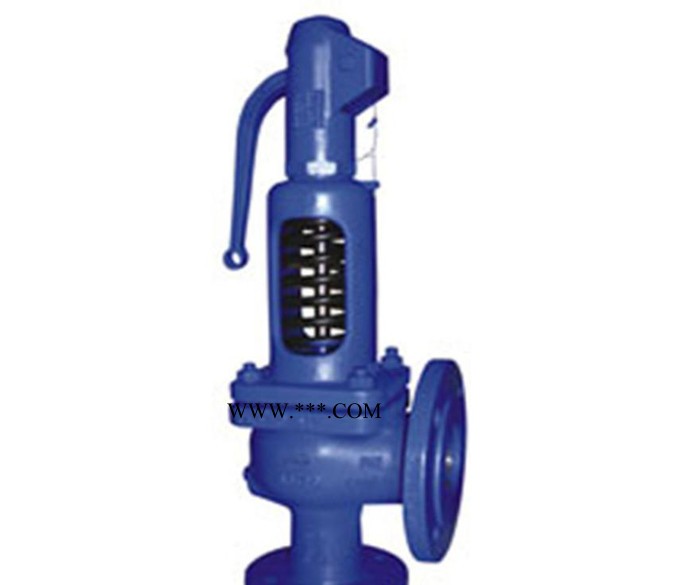

900系列德标安全阀严格按照DIN标准进行设计，主要用于石油、天然气、化工、电力、城市燃气等领域，作为超压保护装置，具有动作精度高，重复性好，回座准确，操作维护方便。

【产品特点】全启式结构，排量大阀瓣处设有反冲盘部件带提升扳手可定期检验阀门开启的灵活性整定压力偏差小，可达±3%选用**的弹簧钢，保证弹簧的寿命和稳定性平面结构的阀瓣和阀座易于维修和重新加工阀盖敞开式设计可用于温度较高的介质【执行标准】

设计规范：DIN
结构长度：DIN
法兰连接：DIN
试验与检验：DIN
产品标识：DIN
供货规范：DIN

【产品型号】

DA901C、DA902C 、DA911C、DA912C
DA901P、DA911P

【整定压力等级】

公称压力(MPa)	整定压力等级
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	1.3～1.6	1.6～2.0	2.0～2.5
4.0	1.3～1.6	1.6～2.0	2.0～2.5	2.5～3.2	3.2～4.0

【性能参数】

型号		铸钢型 DA900-C	304不锈钢型 DA900-P
口径范围		DN25～DN150
适用温度		≤450°C
适用介质		水、蒸汽、油品	腐蚀性介质
材料	1、阀体	WCB	CF8
	2、阀座	2Cr13	CF8
	3、调节圈	2Cr13	CF8
	4、反冲盘	2Cr13	304SS
	5、阀瓣	2Cr13	304SS
	6、导向套	2Cr13	304SS
	7、阀盖	WCB	CF8
	8、弹簧	50CrVa	50CrVa包覆TEFLON
	9、阀杆	2Cr13	2Cr13
	10、调整螺杆	45#钢	2Cr13
	11、保护罩	ZG200	ZG200
	密封面材料	堆焊Co基硬质合金	堆焊Co基硬质合金

【连接尺寸】

DA901、DA902、DA911、DA912
DN×DN1		20×32	25×40	32×50	40×65	50×80	65×100	80×125	100×150	125×200	150×250
D	PN16	105	115	140	150	165	185	200	220	250	285
	PN40								235	220	300
K	PN16	75	85	100	110	125	145	160	180	210	240
	PN40								190	220	250
b		20	20	20	21	22	24	26	28	31	34
D1	PN16	140	150	165	185	200	220	250	285	340	405
K1		100	110	125	145	160	180	210	240	295	355
b1		19	19	20	20	20	20	22	22	27	29
L		85	100	110	115	120	140	160	180	200	220
L1		95	105	115	140	150	170	195	220	250	285
≈H		298	311	315	355	405	555	580	690	845	890
排污孔（带螺塞）		G3/8〞			G1/2〞

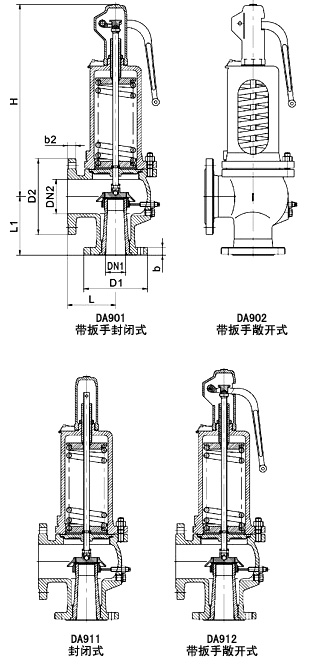

【结构图片】

声明：本文中所有文字、数据、图片均适用于参考，德标安全阀的具体性能参数、结构尺寸参数、价格等详情，请联系我们的销售、

订货须知：

1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
