| 加工定制 | 是 |
|---|---|
| 连接形式 | 法兰 |
| 材质 | WCB |
| 阀瓣开启高度 | 微启式安全阀 |
| 结构形式 | 杠杆式 |
| 公称通径 | DN80（mm） |
| 适用介质 | 蒸汽、油品 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 规格 | GA44Y-C |
| 品牌 | SHPD |
| 型号 | GA44 ，GA44Y-C |
由于市场价格浮动影响，以上产品价格属性仅供参考，详情以来电或旺旺在线咨询为准，直接拍下无效，真诚期待与您的合作，也希望能把我们**好的服务**质的产品传递给您！
【产品特点】通过杠杆和重锤平衡阀瓣压力，不受介质温度影响机械和电气动作互不干扰密封面采用硬质合金设计，坚固耐用调整开启压力准确
【执行标准】设计规范：GB/T 12243结构长度：GB/T 12221法兰连接：JB/T 79试验与检验：GB/T 12242产品标识：GB/T 12220
供货规范：JB/T 7928
【产品型号】GA44Y-16C(25,40,64)
【整定压力等级】
| 公称压力(MPa) | 整定压力等级 | |||||||
| 1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
| 2.5 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | |||||
| 4.0 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | 2.5～3.2 | 3.2～4.0 | |||
| 6.4 | 2.5～3.2 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | ||||
【性能参数】
| 型号 | 铸钢型 GA44Y-C | |
| 口径范围 | DN80 | |
| 适用温度 | ≤450°C | |
| 适用介质 | 蒸汽、油品 | |
| 材料 | 1、阀体 | WCB |
| 2、阀盖 | WCB | |
| 3、阀瓣 | 304SS | |
| 4、阀座 | 304SS | |
| 5、杠杆 | WCB | |
| 6、重锤 | 铸铁 | |
| 密封面材料 | 堆焊Co基硬质合金 | |

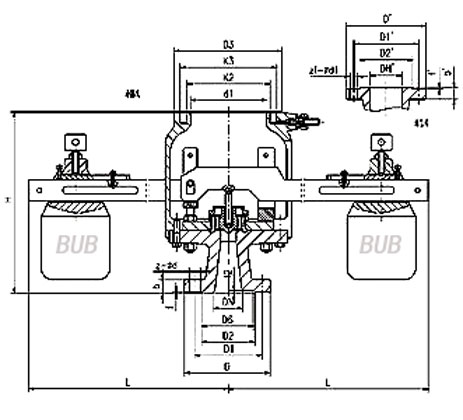

【连接尺寸】
| 型号 | DN(mm) | 尺 寸 (mm) | ||||||
| H | L | 承 插 式 | 法兰式 | |||||
| d1 | K2 | K3 | D3 | DN’ | ||||
| GA44Y-16C | 80 | 410 | 840 | 120 | 145 | 162 | 190 | 150 |
| GA44Y-25 | 80 | 410 | 840 | 120 | 145 | 162 | 190 | 150 |
| GA44Y-40 | 80 | 410 | 840 | 120 | 145 | 162 | 190 | 150 |
| GA44Y-64 | 80 | 410 | 840 | 200 | 218 | 253 | 285 | 200 |

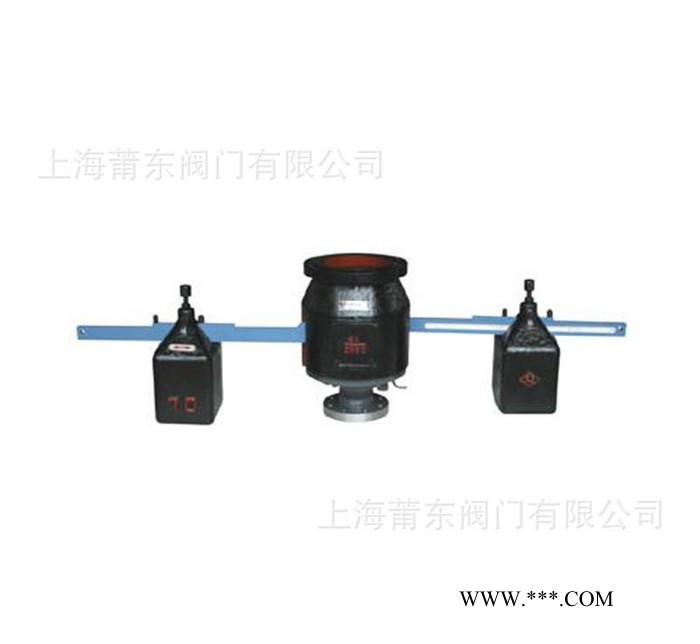

【结构图片】
声明：本文中所有文字、数据、图片均适用于参考，GA44双杠杆安全阀的具体性能参数、结构尺寸参数、价格等详情，请联系我们的销售
