| 材质 | 铸钢 |
| 连接形式 | 法兰 |
| 种类 | 膨胀式 |
| 公称通径 | 15-50（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 1.6 |
| 工作温度 | 高温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 水力控制 |
| 零部件及配件 | 阀体 |
| 形态 | 蝶式 |
| 类型(通道位置) | 二通式 |
| 规格 | DN15,DN20,DN25,DN32,DN40,DN50,DN65 |
| 外形 | 中型 |
| 品牌 | 守训 |
| 型号 | 981/BNF |
一、产品主要特点：
本蒸汽疏水阀在管路停止运行后可完全排除凝结水，防冻，抗水击、抗污及排污性能好，同时阀门出口端压力高于进口端时，阀门能自动关闭，可代替止回阀。
二、主要零件材料表：
| 零件名称 | 材料 |
| 阀体 | 碳钢 |
| 阀盖 | 碳钢 |
| 阀座 | 不锈钢 |
| 阀瓣 | 不锈钢 |
| 密封钢球 | 不锈钢 |
| 双金属片 | 不锈热金属 |
| 弹簧 | 不锈钢 |
| 过滤器 | 不锈钢 |
三、主要外形尺寸与连接尺寸：
Main external and connecting dinensions| 型号Type | BNF1 | BNF2 | | 连接方式Type Of Connetion | ZG1/2" | ZG3/4" | ZG1" | ZG1/2" | ZG3/4" | ZG1" | | 通径DN(mm) | 15 | 20 | 25 | 15 | 20 | 25 | 外形尺寸(mm)
External Dimensions | L | 100 | 105 | 105 | 100 | 105 | 105 | | W | 63 | 63 | 63 | 63 | 63 | 63 | | 重量(Kg) | 0.8 | 0.9 | 0.9 | 0.8 | 0.9 | 0.9 |
|
| |

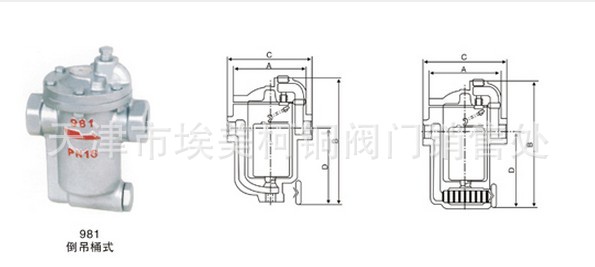

四、主要外形尺寸：
Main external dinensions| 型号Type | 981-3 | 981 | 980 | | 连接方式Type Of Connetion | 15.20.25 | 15.20.25 | 15.20.25 | | Amm | 100 | 100 | 100 | | Bmm | 190 | 190 | 190 | | Cmm | 127 | 127 | 127 | | Dmm | 100 | 100 | 100 | | 螺栓数量Stud bolt quantity | 6 | 6 | 6 | **大充许压力及温度
Mpa Biggest allows the pressure Temperature | 1.7MPa
232c | 1.7MPa
232c | 1.7MPa
232c | | **大工作压力MPa Biggest work pressure | 1.7 | 1.7 | 1.7 |
五、主要性能规范：
Chief Property And Specification| 型号Type | BNF1 | BNF2 | 工作压力(MPa)
Works Pressure | 0.01-0.3 | 0.3-0.8 | 工作温度(℃)
Works Temperature | 220 | 220 | **大排量
(Kg/h) | 2100 | 500-3000 | 工作介质
Working Medium | 蒸汽、凝结水Steam |
|
