温州卓祥自控阀门有限公司

加关注0

连接形式	法兰
主体材料	铸钢
公称通径	40（mm）
适用介质	弱酸碱介质
密封形式	硬密封型
标准	国标
外形	中型
流动方向	双向
驱动方式	手动
零部件及配件	阀体
用途	截止
压力环境	高压
工作温度	高温
类型(通道位置)	二通式
3C阀门类别	工业
规格	DN15-DN500
品牌	温州卓祥
型号	Z43Y

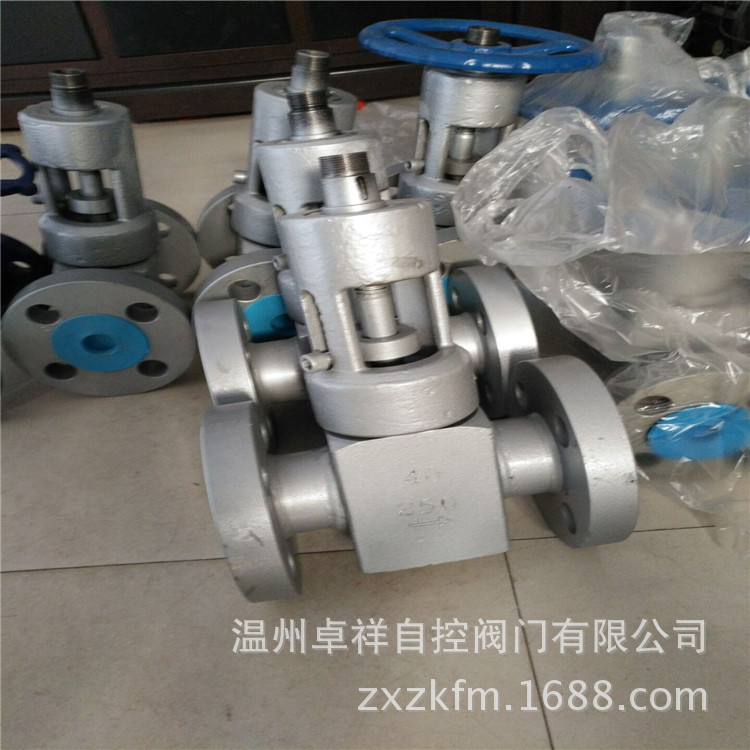

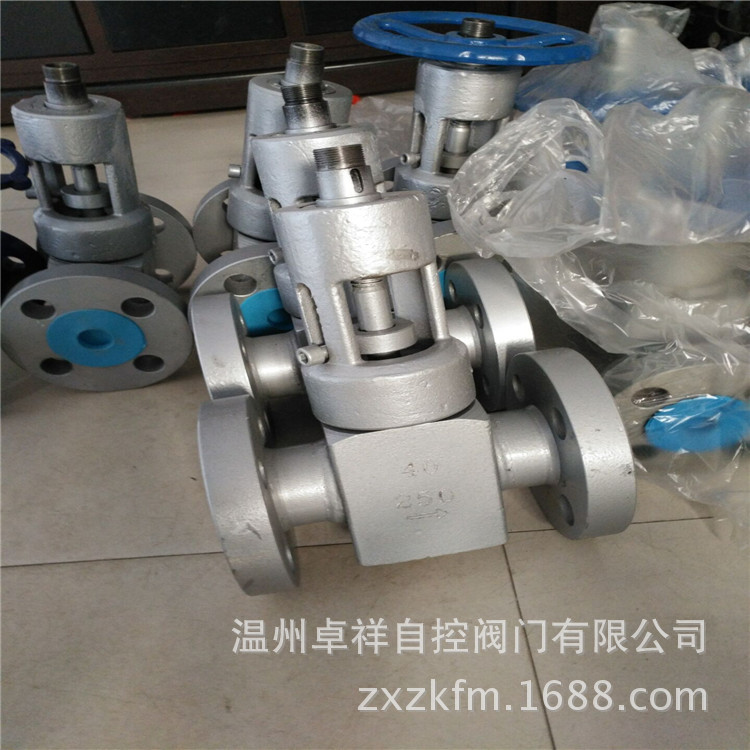

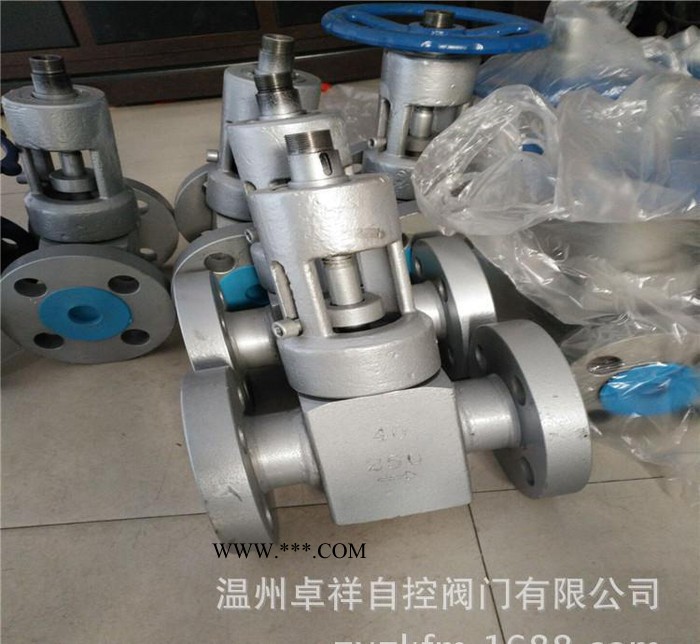

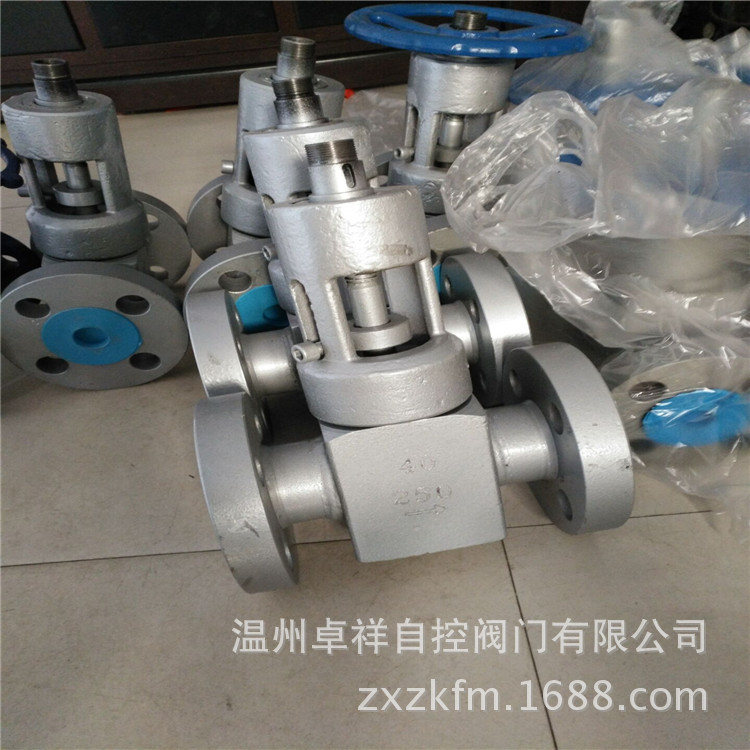

【简单介绍】

 高压平板闸阀制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、等。 0577-57996885

【详细说明

     一、         高压平板闸阀   产品简介 本系列产品采用新型平衡浮动式密封结构，适用于压力不大于40MPa， 温度不高于120℃的油、天燃气等管线上，作为控制介质的启闭及调节装 置，该产品结构设计新颖、选材恰当、测度严格、操作轻便，具有较强防 腐、耐磨、耐冲蚀性能，是石油工业界一种理想的新型装备。  二、              高压平板闸阀        结构特征与工作原理 1、    采用浮动阀座，双向启闭，密封可靠，启闭灵活。 2、    闸板下部开有导流孔，并给予精密导向，同时密封部均喷焊硬质合金，耐冲蚀。 3、    阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。 4、    关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。 5、    由于采用双重密封，所以可在不影响管道工作的情况下更   换易损件。这是本厂产品优先于国内外同类产品的重要特征。 6、    开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。  三、            高压平板闸阀          性能规范

压 力 等 级	16	20	25	32	35	40
工作压力（Mpa）	≤16	≤20	≤25	≤32	≤35	≤40
强度试验（Mpa）	24	30	37.5	48	52.5	60
密封试验（Mpa）	17.6	22	27.5	35.2	38.5	44
介 质	水、油、天燃气
温 度	-19～120℃

  四、

五、       高压平板闸阀   外形及连接尺寸

公称压力（MPa）	公称通径（mm）	尺寸（mm）
		D	G	C	L	E	H	W	L0
1620	40	36	43	64	210	82	356	240	430
	50	46	52	70	242	100	379	260	488
	65	58	63	89	260	125	402	280	573
	80	72	78	108	310	157	475	320	618
	100	90	95	130	450	183	548	350	693
	150	135	150	195	550	262	660	450	901
	200	179	195	235	700	340	793	550	1100
25	40	36	43	64	210	82	356	240	430
	50	46	56	76	310	120	379	260	488
	65	53	67	89	340	132	402	280	573
	80	65	86	114	380	157	475	320	618
	100	80	101	133	450	183	548	350	693
	150	130	167	219	620	272	793	450	901
	200	179	195	235	700	340	793	550	1100
35	40	36	43	64	210	82	356	240	430
	50	46	56	76	300	123	379	260	488
	65	53	67	89	340	136	402	280	573
	80	65	86	114	380	162	475	320	618
	100	80	101	133	450	188	548	350	693
	150	130	167	219	620	278	793	450	901
	200	179	195	235	700	340	793	550	1100

 六、使用、维护、保养及注意事项1、            阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态。 2、              高压平板闸阀        本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺,以供调节指示。 3、            本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。 4、            关闭阀门时严禁使用加力杆，闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。 5、            阀门在使用过程中，应定期向阀帽注脂接头注入定量润滑脂。 6、            阀门在使用过程中，如因易损件而泄漏，应及时更换。 7、            阀门在检修过程中，应将内腔清洗干净，组装时应将各传动部位加润滑脂。 8、                  高压平板闸阀    阀门储存停用期间，应将闸板处于关闭位置，长期存放应置于通风干燥处，定期检查保养。
