山东 | 济宁 |
---|---|
用途 | 矿用 |
品牌 | 鑫隆 |
型号 | ZPB |
加工定制 | 否 |
![](http://img008.hc360.cn/m8/M0F/25/7D/wKhQpmCQ70mEZRxDAAAAAD1Y5rw885.jpg)

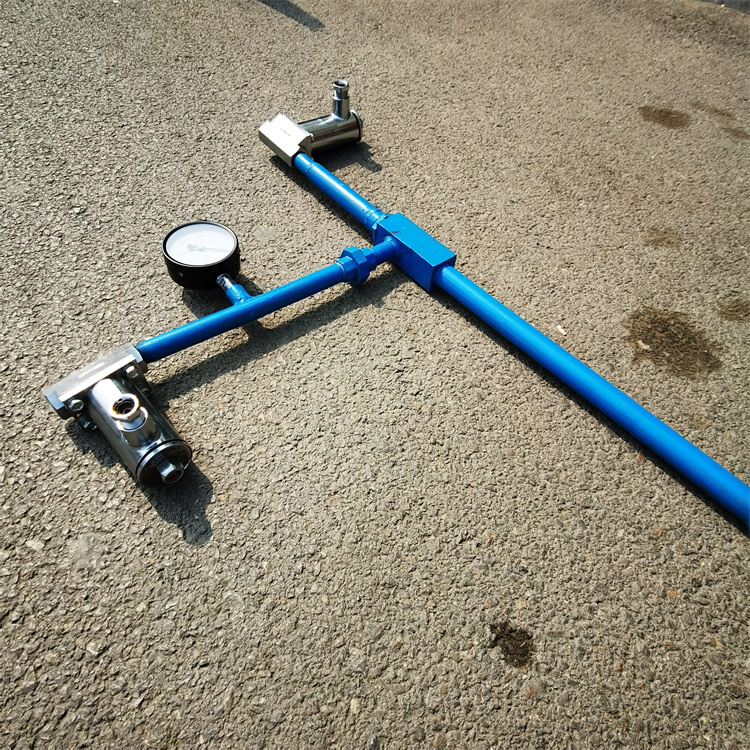

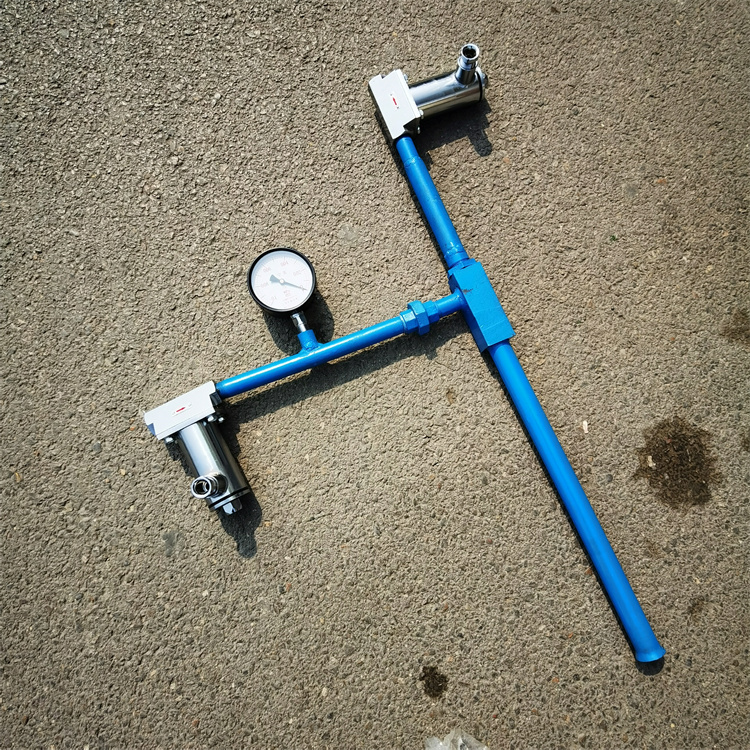

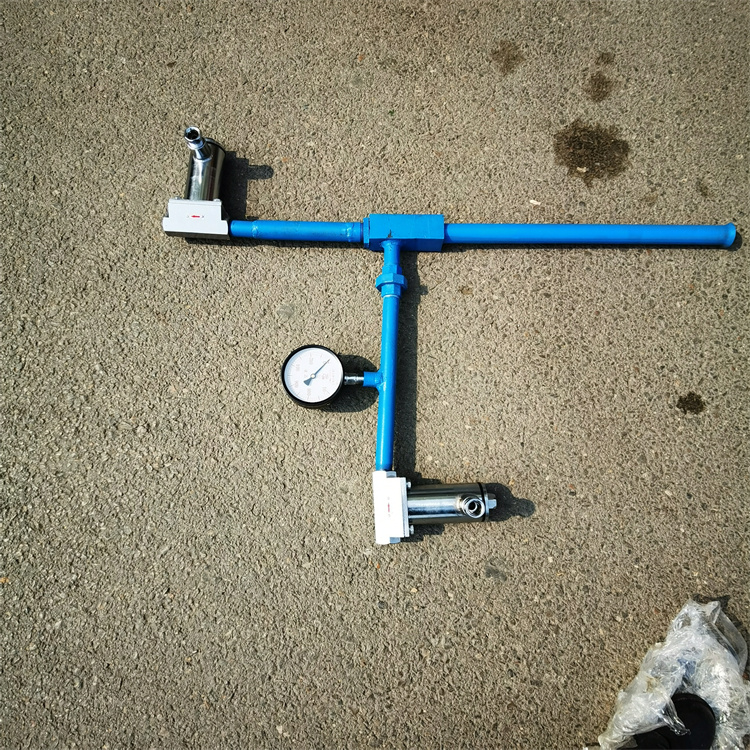

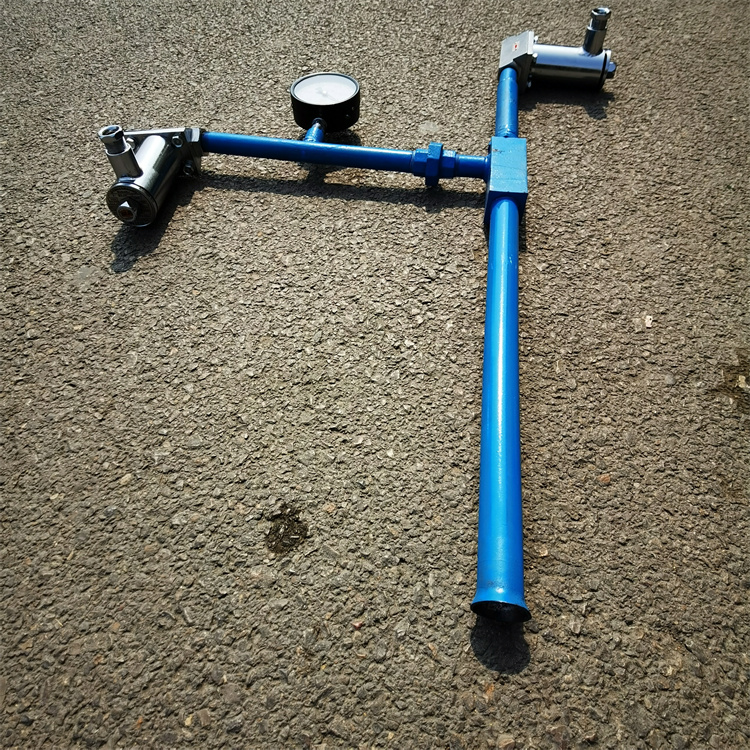

ZPB型喷射泵的用途
ZPB型喷射泵为节能型产品,一般应用在煤矿井下,配套离心泵使用。大中型离心泵去掉底阀后利用喷射泵,能够吸上引水,实现水泵无底阀运行,既能减轻劳动程度,又能达到显著的节电效果,一般吨水节电在5%~27%。
在煤矿井下和化工企业中,经常会使用一些大中型的离心泵,这些泵的功率比较大。对于离心泵来说,在启动时泵体中肯定要充满液体(水),也**是通常所说的加引水。在泵转到前为了让液体储存在泵体中,一般情况下要在离心泵的吸入口加装底阀,底阀必然有一定的阻力,当离心泵长期工作时**会造成能量的浪费,比较费电。增加ZPB型喷射泵,去掉离心泵的底阀后,利用压力水或者压缩空气作为动力,根据射流原理使泵及吸入管产生负压而让泵体内充满引水,达到无阀运行的目的。
ZPB型喷射泵的型号和规格
ZPB型喷射泵主要有三种规格,为低压(ZPBD型)、中压(ZPBZ型)和高压(ZPBG型)三种
气水两用喷射泵技术参数:
型号: ZPBD型 ZPBZ型 ZPBG型
工作压力水: 2-16 16-40 40-100kgf/Cm2
工作压力水: 1.6mpa 4mpa 10mpa
压力气(汽): 2-5 2-5 2-5Kgf/Cm2
控制工作介质阀门型号:J41-16 J43(53)H-40 J43(53)H-100
备注:ZPBG喷射泵(高压)工作压力40-100kgf/cm (4.0-10.0MPa),使用J43(53)H-100高压阀门
高压喷射泵 17kg
