| 材质 | 铝合金 |
|---|---|
| 结构形式 | 中心密封蝶阀 |
| 连接形式 | 法兰、连接柔性套管 |
| 流动方向 | 单向 |
| 密封形式 | 软密封蝶阀 |
| 驱动方式 | 气动 |
| 适用介质 | 混凝土搅拌站及干性粉料 |
| 用途 | 截止,放料 |
| 品牌 | 美力德 |
| 型号 | FD341X |
| 加工定制 | 是 |

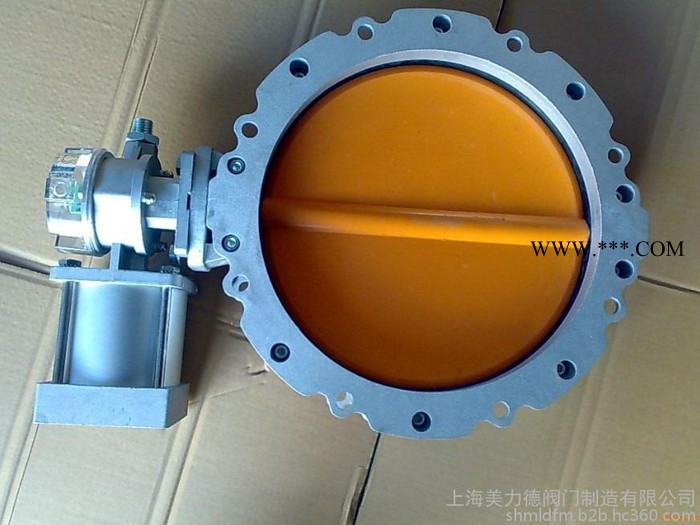

上海美力德阀门制造有限公司生产的粉体蝴蝶阀由两个采用重力浇铸而成的半阀体组成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，具有良好的密封性。顶部及底部相同的圆法兰，具有一个顶部法兰以及一个折边部件，适用于一根柔性套管。
主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓。可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截流以及气动传输干性物料。可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方，以及连接气动输送管道。由于此阀门的特殊结构以及工程材料的运用，它始终是一个非常经济且极高效的选择。
粉体蝶阀（水泥蝶阀、搅拌站蝶阀、输送蝶阀）是本公司开发的专门用于粉体，颗粒物料的工业产品。阀体采用轻巧的高压铸铝合金制成，蝶板是内衬有钢芯的耐磨高分子材料，与耐磨橡胶密封圈形成的软性密封使其非常适合各利粉体，颗粒物料的应用场合，特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，蝴蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。 双法兰蝴蝶阀带有2个相同的法兰面；而单法兰蝴蝶阀下部配有一个伸出的连接环用以安装软套管。根据应用要求，可以单独选配驱动手柄或者气缸驱动套件。工业化的设计加上特殊复合材料的使用，使蝴蝶阀具有结构紧凑轻巧，阀板耐磨，密封寿命长，安装维护简便等特点，是一种成本-效益极高的粉体阀。颗粒蝶阀，粉体蝶阀，粉尘蝶阀，粉料蝶阀。
产品特点：
单法兰阀门，带有顶部法兰及折边部件，适用于连接柔性套管
双法兰阀门，顶部及底部为相同的法兰
采用重力浇铸而成的阀体，比压铸的阀体强度更高
旋转阀板采用高分子材料，耐磨损
组件少，轻质，便于搬运
产品详细信息
品 牌： 美力德
产品型号：DN150、DN200、DN250、DN300
适用范围：混凝土搅拌站及干性粉料
产品别名：蝴蝶阀
连接形式：法兰
材 质：铸铝合金
公称通径：100-350（mm）
适用介质：空气
压力范围：0.2Mpa
适用温度**80℃
主体材料：半阀体为铝合金材料，旋转阀体采用高分子材料制作
结构形式：垂直板式 传动形式：气动
密封形式：软密封型 气动执行器配置：CP101型
