| 材质 | 不锈钢 |
|---|---|
| 连接形式 | 法兰 |
| 结构形式 | 浮动球球阀 |
| 公称通径 | 15 20 25 32 40 50（mm） |
| 适用介质 | 蒸汽 |
| 压力环境 | 高压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 零部件及配件 | 阀杆 |
| 用途 | 排气 |
| 类型(通道位置) | 直通式 |
| 作用对象 | 锅炉 |
| 规格 | 15 20 25 32 40 50 |
| 品牌 | 胜国 |
| 型号 | Q41F-16P |

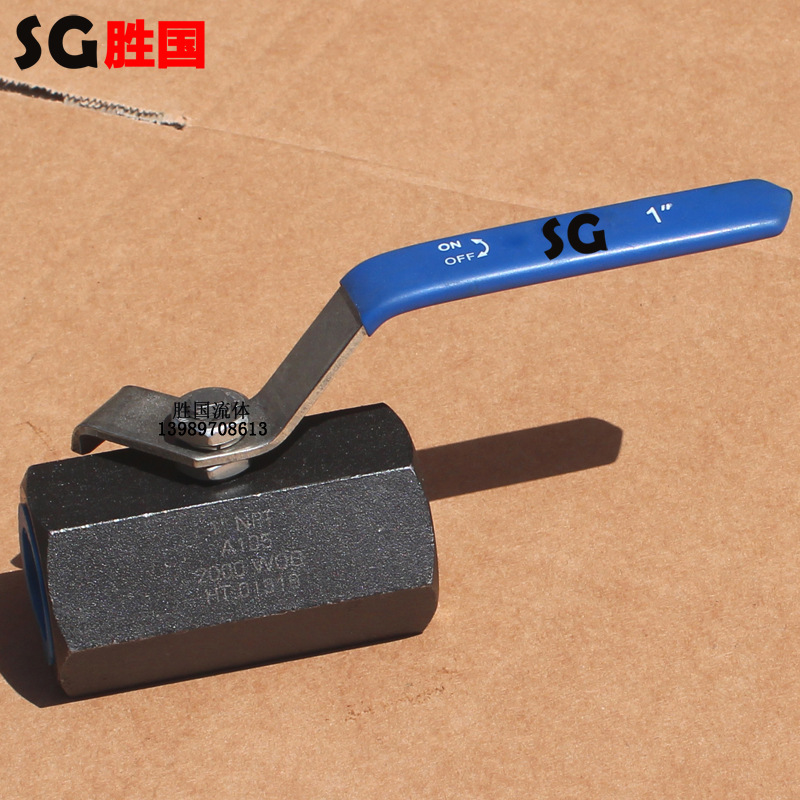

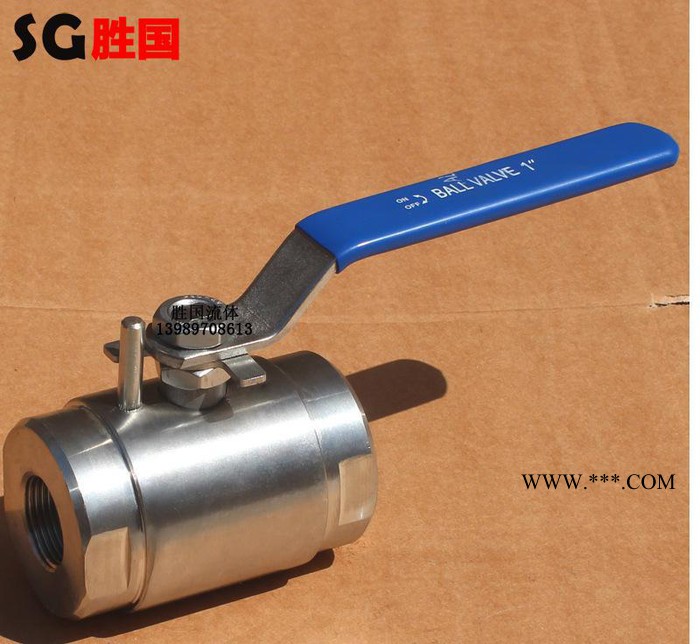

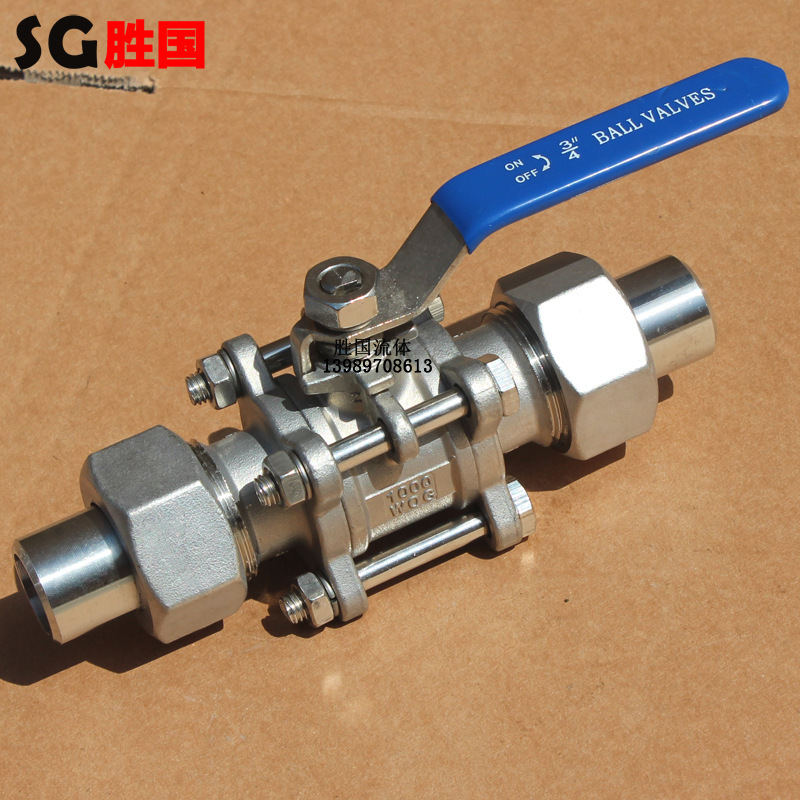

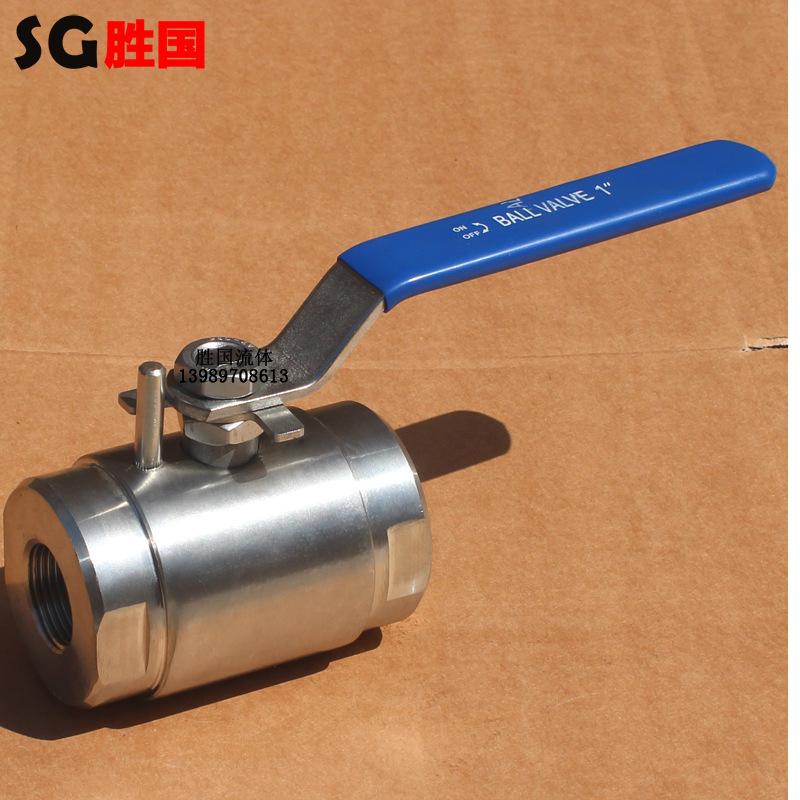

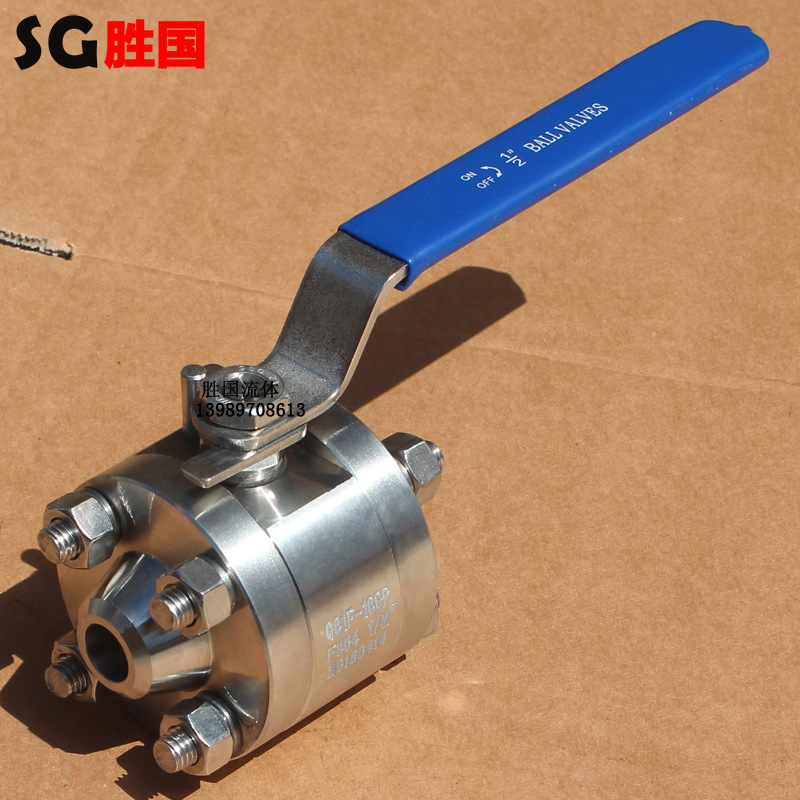

一、广式法兰球阀用途 Q41F广式法兰球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。公称压力:1.6-4.0MPa适用温度范围:-20~232℃~350℃适用介质:水、油、气及某些腐蚀性液体 二、Q41F-16C型广式法兰球阀主要零件材料
| 适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
| 水、蒸汽、油品 | Q41F-16C、Q41F-25C Q41F-40C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不 锈 钢 SS304 | 聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL | 聚四氟乙烯PTFE对位聚苯PPL |
| 硝酸类 | Q41F-16P、Q41F-25P Q41F-40P | SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
| 醋酸类 | Q41F-16R、Q41F-25R Q41F-40R | SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |
三、Q41F-16C型广式法兰球阀主要尺寸
| 公称通径 | d | d2 | L | D | D1 | D2 | b | f | Z-d1 | H | W | |
| DNmm | in | |||||||||||
| 15 | 1/2 | 10 | 15 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 | 60 | 110 |
| 20 | 3/8″ | 12.6 | 20 | 106 | 75 | 105 | 55 | 14 | 2 | 4-14 | 65 | 110 |
| 25 | 1″ | 17 | 24 | 109 | 85 | 115 | 65 | 16 | 2 | 4-14 | 70 | 110 |
| 32 | 1 1/4″ | 22 | 32 | 126 | 100 | 135 | 78 | 16 | 2 | 4-18 | 85 | 145 |
| 40 | 1 1/2″ | 25 | 38 | 136 | 110 | 145 | 85 | 16 | 3 | 4-18 | 90 | 145 |
| 50 | 2″ | 32 | 46 | 154 | 125 | 160 | 100 | 18 | 3 | 4-18 | 98 | 177 |
| 65 | 2 1/2″ | 44 | 60 | 170 | 145 | 180 | 120 | 20 | 3 | 8-18 | 110 | 190 |
| 80 | 3″ | 50 | 72 | 195 | 160 | 195 | 135 | 22 | 3 | 8-18 | 130 | 240 |
| 100 | 4″ | 65 | 92 | 215 | 180 | 215 | 155 | 22 | 3 | 8-18 | 150 | 260 |
