| 加工定制 | 是 |
|---|---|
| 连接形式 | 法兰 |
| 材质 | 碳钢 |
| 阀瓣开启高度 | 全启式安全阀 |
| 结构形式 | 弹簧式 |
| 公称通径 | 40—350（mm） |
| 适用介质 | 其他 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 零部件及配件 | 其他 |
| 形态 | 角式 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直角式 |
| 阀体构造 | 不封闭式 |
| 规格 | A38Y-40C DN40,A38Y-16C DN40,A38Y-25C DN40 |
| 品牌 | 天和 |
| 型号 | A38Y、A43H、A37H |

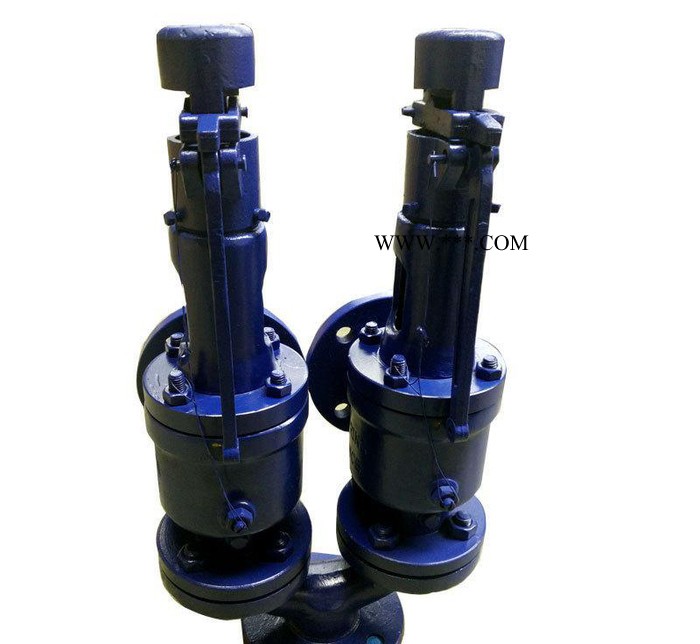

弹簧式双联安全阀适用于工作温度≤350℃的蒸汽、水等介质的设备和管路上。作为超压保护装置。连接法兰标准按JB/T......94的系列1A38Y、A43H、A37H型双联安全阀是在Y型接头上装设两个同样规格的A48Y或A47H型安全阀而构成。
A43Y双联式安全阀 | 相应配套的A47Y安全阀 |
50 | 32×2 |
80 | 50×2 |
100 | 80×2 |
125 | 100×2 |
150 | 125×2 |
A38Y双联式安全阀 | 相应配套的A48Y安全阀 |
50 | 32×2 |
80 | 50×2 |
100 | 65×2 |
150 | 100×2 |
A37Y双联式安全阀 | 相应配套的A47Y安全阀 |
50 | 32×2 |
80 | 65×2 |
100 | 80×2 |
125 | 100×2 |
150 | 125×2 |
双联弹簧式安全阀外形尺寸和连接尺寸：
型号 | 通径 | do | D | K | g | g1 | b | f | f1 | Z-?d | DN' | D1 | K1 | g2 | b1 | f' | Z1-?d1 | L | L1 | L0 | h | H |
A37H-16C A43H-16C | 50 | 25 | 165 | 125 | 100 |
| 20 | 3 |
| 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 | 110 | 165 | 235 | 547 |
80 | 40 | 200 | 160 | 135 |
| 20 | 3 |
| 8-18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 135 | 120 | 190 | 285 | 795 | |
80 | 50 | 200 | 160 | 135 |
| 20 | 3 |
| 8-18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 140 | 130 | 205 | 310 | 835 | |
100 | 65 | 220 | 180 | 155 |
| 22 | 3 |
| 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 135 | 255 | 355 | 890 | |
125 | 80 | 250 | 210 | 185 |
| 22 | 3 |
| 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 160 | 260 | 410 | 1170 | |
150 | 100 | 285 | 240 | 210 |
| 24 | 3 |
| 8-23 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 190 | 190 | 275 | 430 | 1240 | |
A37H-25 A43H-25 | 50 | 25 | 165 | 125 | 100 |
| 20 | 3 |
| 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 | 110 | 165 | 235 | 547 |
80 | 40 | 200 | 160 | 135 |
| 22 | 3 |
| 8-18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 135 | 120 | 190 | 285 | 795 | |
80 | 50 | 200 | 160 | 135 |
| 22 | 3 |
| 8-18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 140 | 130 | 205 | 310 | 835 | |
100 | 65 | 230 | 190 | 160 |
| 24 | 3 |
| 8-23 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 135 | 255 | 355 | 890 | |
125 | 80 | 270 | 220 | 188 |
| 28 | 3 |
| 8-26 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 160 | 260 | 410 | 1170 | |
150 | 100 | 300 | 250 | 218 |
| 30 | 3 |
| 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 190 | 190 | 275 | 430 | 1240 | |
A37H-40 A43H-40 | 50 | 25 | 165 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 32 | 140 | 100 | 78 | 16 | 2 | 4-18 | 115 | 110 | 165 | 235 | 547 |
80 | 40 | 200 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 135 | 120 | 190 | 285 | 795 | |
80 | 50 | 200 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 140 | 130 | 205 | 310 | 835 | |
100 | 65 | 235 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 135 | 255 | 355 | 890 | |
125 | 80 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-26 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 160 | 260 | 410 | 1170 | |
150 | 100 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 190 | 190 | 275 | 430 | 1240 | |
A38Y-16C | 50 | 20 | 165 | 125 | 100 |
| 20 | 3 |
| 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 198 | 100 | 165 | 225 | 636 |
80 | 32 | 200 | 160 | 135 |
| 20 | 3 |
| 8-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 230 | 120 | 190 | 265 | 817 | |
100 | 40 | 220 | 180 | 155 |
| 22 | 3 |
| 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 293 | 140 | 265 | 265 | 921 | |
150 | 80 | 285 | 240 | 210 |
| 24 | 3 |
| 8-23 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 320 | 175 | 250 | 420 | 1097 | |
A38Y-25 | 50 | 20 | 165 | 125 | 100 |
| 20 | 3 |
| 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 198 | 100 | 165 | 225 | 636 |
80 | 32 | 200 | 160 | 135 |
| 22 | 3 |
| 8-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 230 | 120 | 190 | 265 | 817 | |
100 | 40 | 230 | 190 | 160 |
| 24 | 3 |
| 8-23 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 293 | 140 | 265 | 265 | 921 | |
150 | 80 | 300 | 250 | 218 |
| 30 | 3 |
| 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 320 | 175 | 250 | 420 | 1097 | |
A38Y-40 | 50 | 20 | 165 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 198 | 100 | 165 | 225 | 636 |
80 | 32 | 200 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 230 | 120 | 190 | 265 | 817 | |
100 | 40 | 235 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 293 | 140 | 265 | 265 | 921 | |
150 | 80 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 320 | 175 | 250 | 420 | 1097 |
安全阀订货主要事项：
安全阀介质, 压力等级,开启方式（全启/微启）设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀选型主要依据就是（起跳压力及整齐压力流量温度）口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们阀门公司专家为您审核把关。感谢您访问我们的网站【//www.thv.com.cn】
