特别提示：本价格为未税价格，普票加4%，增值税票加15%，如需发票请联系在线客服，谢谢您的支持！
默认电压AC220V，无源触点信号开关型，304快装阀体，PTFE密封。
概述：

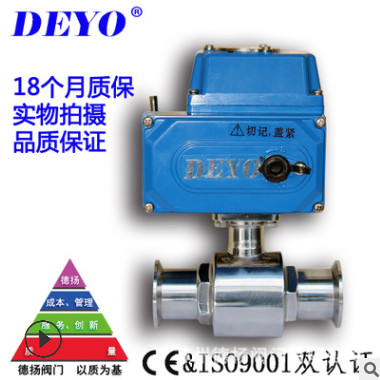

Q981F电动卫生级球阀皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生且容易清洗。两端为卡箍连接方便拆卸、清洗、维修。广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

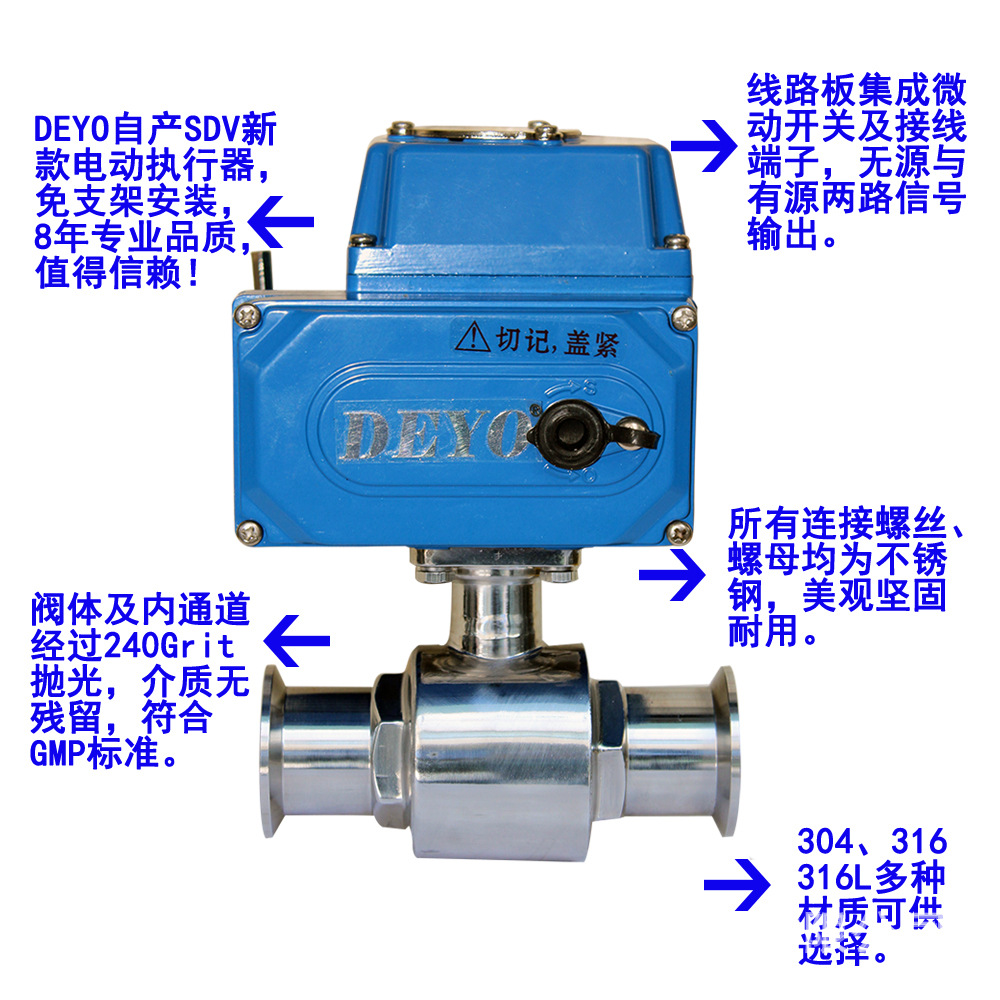

产品特点
1、孔径大小与管道一致，不产生沉淀物。
2、流道内壁240Grit抛光，保证流道畅通无阻。
3、采用全包的PTFE密封没有死角，易清洗。
技术参数和性能
| SDV系列电动执行器技术参数 | Q981F电动卫生级球阀阀体参数 | ||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | 15～102mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.0MPa |
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | 304/316/316L不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 球体材质 | 304/316/316L不锈钢 |
| 环境温度 | -30°～60° | 阀座密封 | PTFE |
| 手动操作 | 附带手柄操作 | 温 度 | PTFE≤150℃ |
| 限 位 | 电气、机械二重限位 | 结构型式 | 快装式、焊接式、螺纹式 |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 酒类、生物工程、食品、制药、饮料、乳品等 |
| 输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特 点 | 安全卫生，密封好、使用寿命长 |

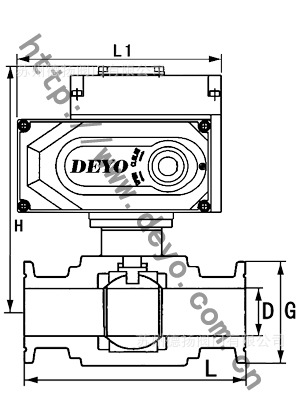

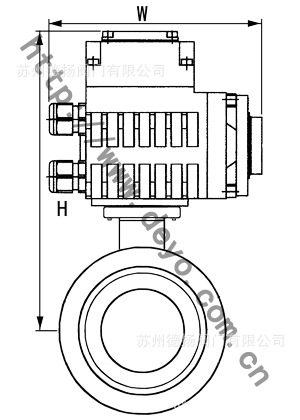

外形尺寸
| 通径Ø | G | L1 | L | W | H | D | 额定功率 | 额定电流 |
| 15 | 25.4 | 119 | 80 | 110 | 115 | 10 | 15W | 0.12A |
| 19 | 50.5 | 119 | 100 | 110 | 115 | 16.1 | 15W | 0.12A |
| 25 | 50.5 | 119 | 105 | 110 | 147 | 22.4 | 15W | 0.12A |
| 32 | 50.5 | 119 | 120 | 110 | 150 | 28.8 | 15W | 0.12A |
| 38 | 50.5 | 119 | 136 | 110 | 152 | 35.1 | 15W | 0.12A |
| 45 | 64 | 155 | 145 | 132 | 152 | 42 | 15W | 0.2A |
| 51 | 64 | 155 | 160 | 132 | 172 | 47 | 15W | 0.2A |
| 57 | 77.5 | 155 | 162 | 132 | 177 | 52 | 15W | 0.2A |
| 63 | 77.5 | 155 | 170 | 132 | 192 | 58 | 25W | 0.5A |
| 76 | 91 | 208 | 195 | 165 | 197 | 71 | 25W | 0.5A |
| 89 | 106 | 208 | 235 | 165 | 224 | 83 | 50W | 0.8A |
| 102 | 119 | 256 | 270 | 211 | 232 | 97 | 50W | 0.8A |
| 133 | 145 | 256 | 290 | 211 | 258 | 125 | 50W | 0.8A |
其他连接方式请来电咨询！
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
