| 形态 | 柱塞式 |
|---|---|
| 连接形式 | 法兰 |
| 驱动方式 | 手动 |
| 流动方向 | 双向 |
| 公称通径 | 20-200 |
| 零部件及配件 | 阀体 |
| 外形 | 中型 |
| 标准 | 国标 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 类型(通道位置) | 二通式 |
| 适用介质 | 水 |
| 材质 | 铸铁 |
| 品牌 | 茨中 |
| 型号 | KPF-16 |

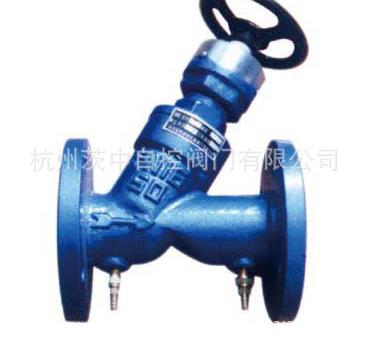

构造：
平衡阀主要由流量设定，流量显示和调节机构三大部分组成。流量设定机构由（专用手柄）丝杆、外罩盖及设定值指示件组成。调节机构由阀体、阀座、阀芯等组成。
工作原理：
阀的固有流量特性是相对流量系数中和相应的相对行程1/L之间关系。调节开度大小可使介质流量得到调节。
流量平衡阀的作用是利用阀位开度大小指示来克服现有阀门无法从开度推知流量的缺点，也可利用两只测压小阀得到压差，通过仪表求得流量值，计算出阀门的开度值。因此在管网系统的各环路上安装平衡阀，在系统运行前进行一次性调整，便可使得管网系统达到水力平衡。
结构特点：
（1）、流量平衡阀的开度与流量呈直线性关系，可以方便地调节流量大小，使管网平衡。
（2）、节能效果显著，据已经使用该产品的供热（冷）单位调查，可节能20%左右。
（3）、阀的开度可通过平衡阀外罩侧面的指示件加以直接观察。
（4）、平衡供热（冷）值设定后，可以锁定，防止闲杂人员随意动作。
主要参数及性能指标：
公称通径DN
| L
| H
| D
| D1
| n
| d
| 重量（Kg）
|
15
| 130
| 332.5
| 95
| 65
| 4
| 14
| 5
|
20
| 150
| 342.5
| 105
| 75
| 4
| 14
| 6
|
25
| 160
| 352.5
| 115
| 85
| 4
| 14
| 8
|
32
| 180
| 367.5
| 135
| 100
| 4
| 18
| 9
|
40
| 200
| 382.5
| 145
| 110
| 4
| 18
| 11
|
50
| 230
| 400
| 160
| 125
| 4
| 18
| 13
|
65
| 290
| 558
| 180
| 145
| 4
| 18
| 27
|
80
| 310
| 557.5
| 195
| 160
| 8
| 18
| 35
|
100
| 350
| 607.5
| 215
| 180
| 8
| 18
| 47
|
125
| 400
| 682.5
| 245
| 200
| 8
| 18
| 72
|
150
| 480
| 770
| 280
| 240
| 8
| 23
| 104
|
200
| 600
| 857.5
| 335
| 295
| 12
| 27
| 174
|
250
| 440
| 410
| 405
| 355
| 12
| 27
| 234
|
300
| 480
| 450
| 460
| 410
| 12
| 27
| 304
|
公称通径DN
| 15
| 20
| 25
| 32
| 40
| 50
| 65
| 80
| 100
| 125
| 150
| 200
| 250
| 300
|
额定流量系数（Kv）
| 3.2
| 5.0
| 8.0
| 12.0
| 20.0
| 32.0
| 50.0
| 80.0
| 120
| 200
| 280
| 450
| 700
| 1100
|
额定行程（mm）
| 10
| 16
| 25
| 40
| 60
| 90
| ||||||||
公称压力PN(MPa)
| 16
| |||||||||||||
流程特性
| 直线
| |||||||||||||
热（冷）媒PN（MPa）
| -20~200
| |||||||||||||
设定指示与对应流量关系
| 直线 | |||||||||||||
