产品说明：

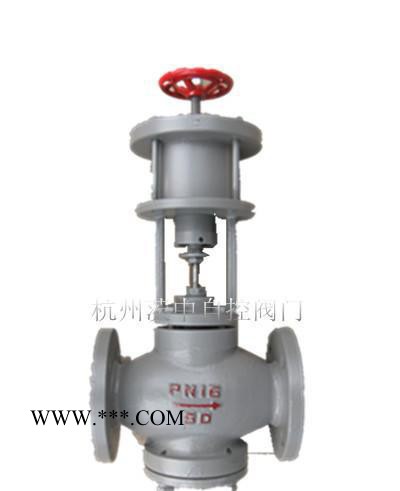

    气动活塞式切断（简短活塞式切断阀），是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大、阀体设计新颖，流阻小、额定流量系数大、许用压差大密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。
    结构与原理：气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部组成，中间由支架边接而成。根据调节机构的形式，气动活塞式切断阀可分为直通单座切断阀（ZSQP型）、直通套筒切断阀（ZSQM型）、二位三通切断阀（ZSQN型）三种型式。气动活塞式执行机构有单作用（弹簧复位）和双作用（双进气）二种。采用单作用执行机构，整机作用方式可分为气关式（水平管路接通）和气开式（水平管路断开）。气动活塞式切断阀有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。
    ZSQM型气动活塞式套筒切断阀采用平衡式阀芯，可提高切断压差。
    二位三通切断阀采用四通式阀体，有三个流道口，特别适用于对两条流路的切换。
    作用原理：当信号压力为零，由于弹簧（单作用仅有）的预紧力，使阀芯处于初始状态（常开或常闭）。当执行机构接到信号压力（0.4~0.6MPa）时，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电样阀，使活塞式切断阀控制更加方便、简捷。

零件材料：

阀体、阀盖：HT200、ZG230-450，ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
阀座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
气缸体：ZG230-450
活塞：ZAlSi12
填料：聚四氟乙烯，柔性石墨
阀芯软质密封件：增强聚四氟乙烯

技术参数：

尺寸重量：

连接标准：

法兰标准：铸铁法兰 GB4216.5-84
铸钢法兰 GB9113-88、JB/T79-94
法兰密封面型式：PN16为凸面；PN40、PN64为凹凸面，阀体为凹面。
结构长度：GB12221—89
执行机构信号接口：M10×1
*阀体法兰及法兰端面距离可以按用户指定的标准制造。如：ANSI JIS JPI等标准。

订货须知：

订货时请用户提供以下资料:
公称通径（mm）
公称压力（MPa）
额定流量系数（Kv）
阀前压力
切断压差
介质名称
工作温度及范围
整机作用方式
阀体、阀内件及填料材质
所配附件
其它特殊要求
