| 材质 | 铸钢 |
|---|---|
| 产地 | 浙江 |
| 类型 | 直通式 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 适用介质 | 水 |
| 用途 | 止回 |
| 品牌 | CVKR静音止回阀(大口径静音式止回阀) |
| 型号 | CVKR |
详细介绍

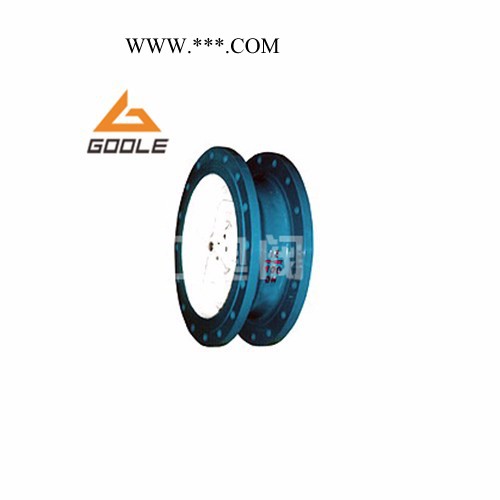

CVKR静音止回阀(大口径静音式止回阀)采用符合水力学的轮廓设计，取得较佳的流线型水路，内部附着到流体的设计能保证最小的压力损失静音式止回阀安装于水泵出水口处，可在水流倒流前先行快速关闭，避免产生水锤、水击声和破坏性冲击，以达到静音、防止倒流和保护设备的目的。CVKR静音止回阀静音止回阀广泛适用于给排水、消防、暖通、工业等系统。此阀门设计先进，体积小，占用空间资源少，动作迅速，功能可靠。
一、CVKR静音止回阀(大口径静音式止回阀)技术参数
公称压力：1.0～2.5MPa
公称通经：300～1200mm
适用介质：水、油品、海水、污水
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
二、CVKR静音止回阀主要零部件材质
| 零件名称 | 阀体 | 阀盘 | 轴承 | 弹簧 | 导流体 | 阀座 |
| 材质 | GG25 | ZQA19-4 | ZQA19-4 | SUS316 | GG25 | ZQA19-4 |

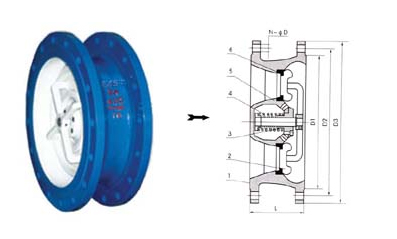

三、CVKR静音止回阀主要外形尺寸
| 公称通径 | D1 | D2 | D3 | N-￠D | L | ||||
| （mm） | 1.0MPa | 1.6MPa | 1.0 MPa | 1.6 MPa | 1.0 MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | |
| 300 | 370 | 400 | 410 | 460 | 12-23 | 12-28 | 171 | ||
| 350 | 429 | 460 | 470 | 520 | 16-23 | 16-28 | 184 | ||
| 400 | 480 | 515 | 525 | 580 | 16-28 | 16-31 | 191 | ||
| 450 | 530 | 565 | 585 | 640 | 20-28 | 20-31 | 203 | ||
| 500 | 582 | 620 | 650 | 715 | 20-28 | 20-34 | 219 | ||
| 600 | 682 | 725 | 770 | 810 | 840 | 20-31 | 20-37 | 222 | |
| 700 | 794 | 840 | 840 | 895 | 910 | 24-31 | 24-37 | 280 | |
| 800 | 901 | 950 | 950 | 1015 | 1025 | 24-34 | 24-40 | 356 | |
| 900 | 1001 | 1050 | 1050 | 1125 | 1125 | 28-40 | 28-40 | 368 | |
| 1000 | 1112 | 1160 | 1170 | 1230 | 1255 | 28-43 | 28-43 | 432 | |
| 1200 | 1328 | 1380 | 1390 | 1455 | 1485 | 32-49 | 32-49 | 524 | |
客户订购须知：
尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购CVKR静音止回阀(大口径静音式止回阀)产品请参照上述介绍参数确定您您订购的DN、压力、 材质 等 相关信息，可以直接向本公司销售部订购。如果客户需要非标型CVKR静音止回阀产品需要咨询本公司工程师联系订购非标型产品或者选择型， 欢迎客户访问本公司官方网站：//www.slkzvalve.com 获取更多的产品信息。
