材质 | 铸钢 |
---|---|
产地 | 浙江 |
工作温度 | 常温 |
类型 | 直通式 |
连接形式 | 法兰 |
流动方向 | 单向 |
密封形式 | 软密封 |
适用介质 | 水 |
外形 | 大型 |
用途 | 止回 |
压力环境 | 常压 |
品牌 | 三合一止回阀,JLH多功能控制阀 |
型号 | JLH多功能控制阀 |
通道位置 | 直通式 |
详细介绍

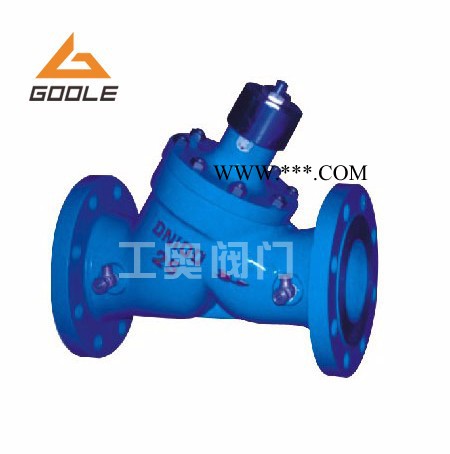

三合一止回阀(JLH多功能控制阀)是本公司研究的一种多功能型的控制阀,产品的构造主要由:阀座、阀杆、弹簧、阀瓣、导套等零件组成,安装在项目当中同时具有截止、止回、节流三种功能,三合一止回阀主要应用在水泵出口及其它防止水倒流的管道当中,可以防止使用普通型止回阀防止水倒流是产生水锤及噪音,是一种新型的产品,产品可以广泛的应用在:高层建筑、工厂排水管、钢厂、锅炉厂等,防止工作的泵突然停止工作而产生的倒流。
三合一止回阀(JLH多功能控制阀)安装与调节:
1、在对三合式止回阀安装时应该注意阀体外的水流指示标识,必须按照水流的方向安装,可以立式、卧式安装都可;
2、在使用当中我们可能调节阀杆的开度,可以改变流量大小,在对阀门调节时我们可以根据指示器的显示来进行调节;
3、顺时针旋紧阀杆,可截断介质,起到截止阀的作用;
三合一止回阀(JLH多功能控制阀)规格尺寸:
公称通径 DN | 安装方式 | 阀长 L(mm) | 法兰直径 (mm) | 开启高度 H(mm) | 螺栓孔中心距 (mm) | 螺栓孔数*直径 | 重量 kg |
50 | 法兰连接 | 230 | 160 | 210 | 125 | 4*18 | 16 |
65 | 290 | 180 | 250 | 145 | 4*18 | 24 | |
80 | 310 | 195 | 290 | 160 | 8*18 | 35 | |
100 | 350 | 215 | 320 | 180 | 8*18 | 50 | |
125 | 400 | 245 | 380 | 210 | 8*18 | 72 | |
150 | 480 | 280 | 420 | 240 | 8*23 | 98 | |
200 | 550 | 335 | 500 | 195 | 12*23 | 150 | |
250 | 620 | 405 | 680 | 355 | 12*25 | 230 | |
300 | 700 | 460 | 730 | 410 | 12*25 | 390 | |
350 | 787 | 520 | 830 | 470 | 16*25 | 50 |
客户订购须知:
尊敬的客户您好,欢迎访问本公司水力控制阀系列给排水网站网站,如果您订购三合一止回阀,JLH多功能控制阀产品请参照上述介绍参数确定您您订购 的DN、压力、 材质 等 相关信息,可以直接向本公司销售部订购。如果客户需要非标型三合一止回阀产品需要咨询本公司工程师联系订购非标型产品或者选择型, 销售及工程师咨询电话: 0577-57781012 13868629136
