首页 > 供应产品 > 供应ZXN型新系列气动薄膜双座调节阀供应调节阀

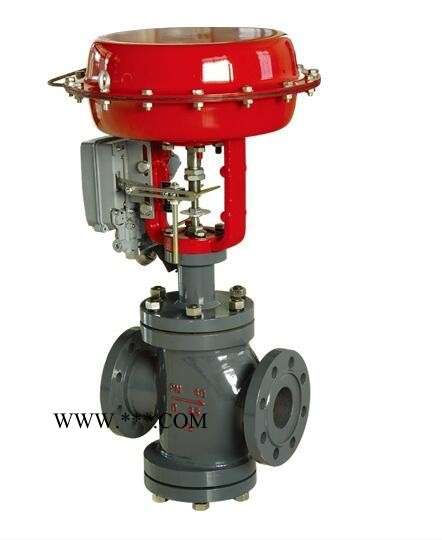

供应ZXN型新系列气动薄膜双座调节阀供应调节阀

单价	￥2300.00元/台对比
销量	暂无
浏览	1076
发货	上海
库存	100台起订1台
品牌	上海电立
标准	国标
材质	铸钢
过期	长期有效
更新	2022-01-01 02:27

详细信息

标准	国标
材质	铸钢
工作温度	常温
公称通径	DN50（mm）
规格	DN50
连接形式	法兰
流动方向	双向
密封形式	硬密封型
驱动方式	气动
适用介质	蒸汽,水
形态	球式
用途	仪表,截止,调节
零部件及配件	执行器
压力环境	常压
类型(通道位置)	二通式
品牌	电立
型号	ZXN
加工定制	否
通道位置	二通式


	名称：	ZXN型新系列气动薄膜双座调节阀
	型号：	ZXN型
	介质：

???产品说明

概述：


??ZXN型新系列气动薄膜双座调节阀采用双导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性、拆装方便等优点。广泛应用于控制气体、液体、蒸汽等介质，工艺参数加如压力、流量、温度、液位保持在给定值。特别适用于允许压差较大，而允许泄漏量也较大的不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。
??产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~+560℃，其范围内多种档次。泄漏量标准有II 级或IV级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
??特点：
??
? 顶底、层双导向双座调节阀，工作时稳定性好。有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。不平衡力小，允许使用压差较大。执行机构采用多弹簧结构，高度减小30%。重量减轻30%。可调范围大，固有可调比为50%。 ZXNV型波纹管密封型调节阀对移动的阀杆形成了完全密封，堵绝流体外漏。 ZXNJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
? 零件材料：
? 阀体、阀盖：HT200， 50ZG芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
? 填料：聚四氟乙烯，柔性石墨波纹管：1Cr18Ni9Ti 填片：橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片
? 膜盖：A3 波纹膜片：丁晴橡胶夹增强涤纶织物、
? 弹簧：60SiMn 阀杆、推杆：2Cr13、1Cr18Ni9Ti
? 衬套：2Cr13 软密封阀芯：增强聚四氟乙烯
?主要技术参数
