首页 > 供应产品 > 供应D641H气动煤气快速切断阀煤气
供应D641H气动煤气快速切断阀煤气
单价 3500.00元/套对比
销量 暂无
浏览 803
发货 浙江温州市
库存 1000套起订1套
结构形式 偏置板式
品牌 安业
过期 长期有效
更新 2021-12-30 20:25

详细信息
结构形式 偏置板式
品牌 安业
型号 D641H

品牌安业型号D647H
材质铸钢连接形式法兰
结构形式偏置板式适用介质液化气
压力环境常压工作温度常温
标准国标流动方向单向
驱动方式气动零部件及配件配件
用途排气类型(通道位置)二通式
口径DN400-2000公称通径800
安装尺寸800

气动快速煤气切断阀

结构特点及用途:

      本系列蝶阀是在吸收国内外先进技术的基础上,根据用户的实际工况而设计的新一代快速切断蝶阀。其特点(1)采用橡胶密封圈,密封性能好,无泄漏;(2)采用双偏心锥形密封结构,采用越大越紧的密封机构及密封副磨损自动补尝功能:(3)采用双作用气缸推动,启闭力矩大、动作速度快,阀门启闭迅速,流阻损失小。(4)气缸采用缓冲设计,提高了使用寿命;气缸上装有消声器,以减小噪音对环境的污染。适用于高炉煤气、转炉煤气等可燃性气体管道中要求快速切断场合。

主要性能:

公称压力:0.10MPa
强度试验压力:0.15MPa
密封试验压力:0.11MPa
适用温度:≤200℃
适用介质:加热炉煤气、高炉煤气、转炉煤气等
单程启闭时间:DN≤1200,S≤2秒;DN≥1400,S≤3.5秒

要主零件材料:

零件名称阀体、蝶板密封圈阀座填料
材料碳钢橡胶不锈钢石墨盘根、柔性石墨

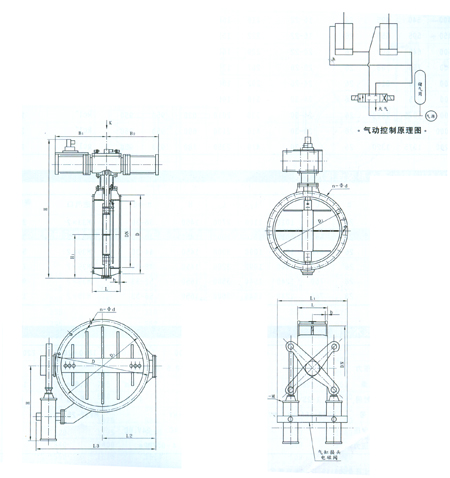

D647X-1型主要外形及连接尺寸表

DNDD1bn-φdLHH1B1B2进气口参考重量
200320280228-1181521240250480480Rc1/2″350
2503753352412-181651300275480480Rc1/2″420
3004403952412-221781380300650650Rc1/2″500
3504904452412-221901440326650650Rc1/2″600
4005404952416-222161500350650650Rc1/2″800
4505955502616-222221550375780400Rc3/41000
5006456002620-222291600410780400Rc3/41200
6007557052620-262671700460780400Rc3/41410
7008608102624-262921800510950500Rc3/4″1550
8009759202624-303181900570950500Rc1″1650
900107510202624-303302010630950950Rc1″1825
1000117511202628-304102130680950950Rc1″2130
1200137513202632-304702350780950950Rc1″2520

KD647X-1型主要外形及连接尺寸表

DNDD1bLL1L2L3Hn-φd进气口参考重量
14001575152026530101011002700145036-30M33×23150
16001790173026600101010102800145040-30M33×23870
18001990193026670109010903000145044-30M39×25640
20002190213026760109010903200145048-30M39×27320
22002405234028760124015403500165052-33M39×29300
24002606254028760124016403600165056-33M39×210700

气动装置、电磁阀技术性能

公称通径(mm) 200-400450-700800-12001400-16001800-20002200-2400
气动装置参数气源压力0.5-0.7MPa
耗气量0.120.20.30.530.821.01
切断时间1-2S2-3S3-4S4-6S5-7S6-8S
电磁阀参数型号MVS2-15A-WYMVS2-20A-WYMVS2-15A-WYMVS2-25A-WYMVS2-25A-WY
电源电压220V.AC.         24V.DC
气源压力0.4-0.7MPa
