首页 > 供应产品 > Q41PPL-16C/64P不锈钢整体高温球阀碳钢不锈钢一体式高温高压球阀

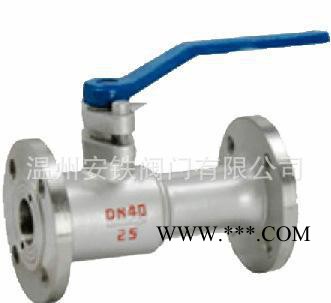

Q41PPL-16C/64P不锈钢整体高温球阀碳钢不锈钢一体式高温高压球阀

单价	￥650.00元/个对比
销量	暂无
浏览	1423
发货	浙江温州市
库存	888个起订1个
品牌	安铁
标准	国标
材质	不锈钢
过期	长期有效
更新	2021-12-30 19:08

详细信息

标准	国标
材质	不锈钢
工作温度	常温
公称通径	DN25-DN150
规格	DN25-DN150
结构形式	浮动球球阀
连接形式	法兰
流动方向	双向
驱动方式	手动
适用介质	水
用途	调节
零部件及配件	球体
压力环境	常压
类型(通道位置)	二通式
品牌	AT
型号	Q41PPL

Q41PPL不锈钢整体高温球阀的详细资料：

Q41PPL不锈钢整体高温球阀

整体高温球阀概述：
本公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“三精"牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃

整体高温球阀性能参数:

型号	公称压力 (MPa)	强度试验压力 (MPa)	密封试验压 (MPa)	适用温度 (℃)	适用介质
QJ41M/F-16C	1.6	2.4	1.8	-28～+300 (M/F)	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
QJ41M/F-16C	2.5	3.8	2.8	-28～+350 (PPN)	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质

整体高温球阀主要零部件材料:

序号	零部件名称	材料
1	阀体	球墨铸铁、碳素钢、铸不锈钢
2	密封圈	(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3	球	不锈钢
4	填料	聚四氟乙烯
5	填料压盖	QT450－10球墨铸铁
6	阀杆	碳素钢、铬不锈钢
7	手柄	碳钢

整体高温球阀主要技术参数:

型号	规格	尺寸
型号	规格	L	D	D 1	D 2	z-φd	H	b
QJ41M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24

整体高温球阀结构特点及作用原理：

整体高温球阀中的球体、密封圈采用了特殊的加工工艺和**密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。
顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。
