买之前记得联系客户，以客户报价为准，私自拍下不发货，谢谢配合
|
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|||
|
阀座直径DN(mm)
|
10
|
12
|
15
|
20
|
||||||||||
|
额定流量系数Kv
|
1.8
|
2.4
|
4.4
|
4
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
允许压差(MPa)
|
2.5
|
2.0
|
1.6
|
1.0
|
||||||||||
|
公称压力(MPa)
|
1.6 4.0 6.4
|
|||||||||||||
|
固有流量特性
|
快开
|
|||||||||||||
|
保证调压阀正常工作
的最小压差P(MPa) |
0.05
|
|||||||||||||
|
压力分段范围
(KPa) |
15～50 40～80 60～100 80～140 120～80
160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 800～1000 900～2000 |
|||||||||||||
|
工作温度℃
|
液体≤140;气体≤80；配冷凝器和散热片≤350
|
|||||||||||||
|
适合介质
|
气体、蒸汽、低粘度液体
|
|||||||||||||
|
法兰尺寸、型式
|
PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式
或根据用户要求选配其它标准型式的法兰(如：ANSI、JIS、DIN等标准) |
|||||||||||||
|
结构长度
|
按GB12221-89标准
|
|||||||||||||
|
可配附件
|
冷凝器(用于介质为蒸汽的场合)、散热片等。
|
|||||||||||||
|
执行机构信号接口
|
内螺纹M16×1.5
|
|||||||||||||
蒸汽压力调节阀根据取压点位置分阀前和阀后两类，取压点在阀前时，用于调节阀前压力恒定；取压点在阀后时，用于调节阀后压力恒定。当将阀前和阀后压力同时引入执行机构的气室两侧时，自力式压差调节阀可以调节调节阀两端的压力恒定，也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧，组成自力式流量调节阀，或用其他方式将流量检测后用自力式压差调节阀实现流量调节。
产品概述

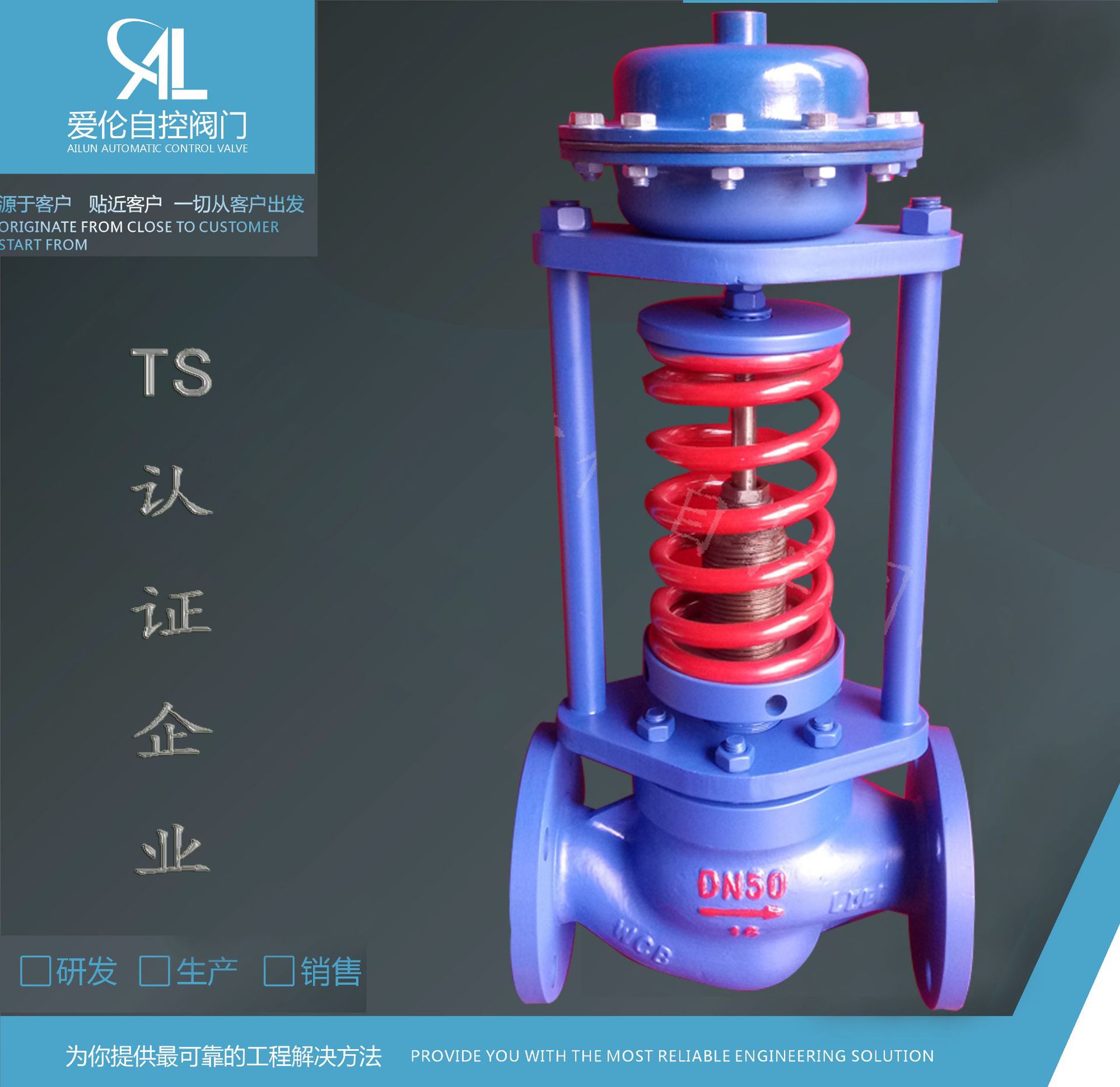

ZZYP专业生产自力式压力流量调节阀 自力式压力减压阀 厂家直销，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改弯两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，自力式压力控制阀广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

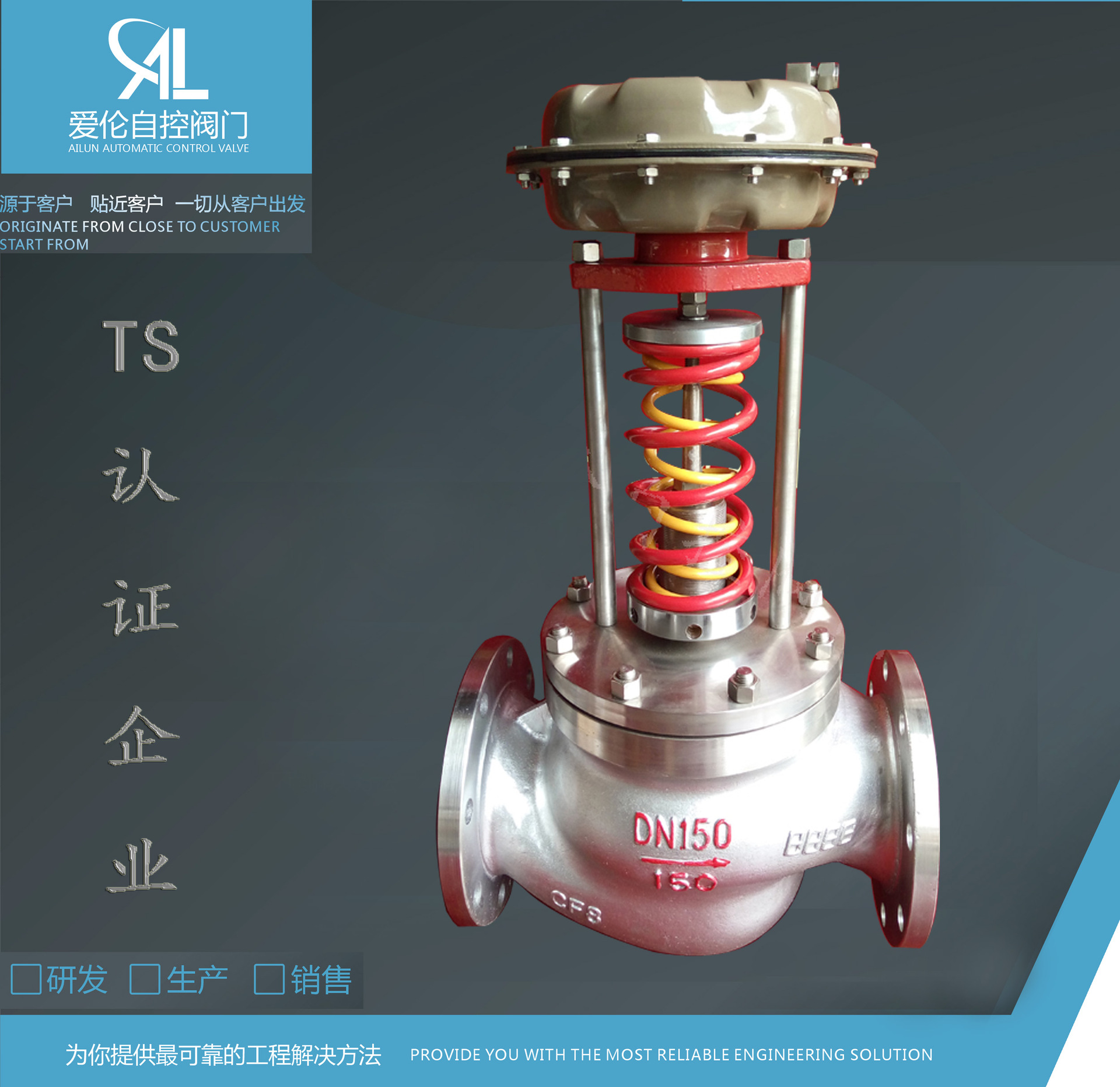

自力式压力控制阀有单座（ZZYP）、套筒（ZZYM）二种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN15～250；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求合。
