| 标准 | 国标 |
|---|---|
| 材质 | 铸钢，不锈钢 |
| 公称通径 | DN15-DN25（mm） |
| 规格 | DN15 |
| 结构形式 | 弹簧式 |
| 连接形式 | 焊接 |
| 适用介质 | 空气、氨、石油气等 |
| 压力环境 | 常压 |
| 阀瓣开启高度 | 微启式安全阀 |
| 品牌 | 上海文质 |
| 型号 | A61Y |
| 加工定制 | 是 |
温馨提示
产品价格、参数等仅供参考，详情请来电或旺旺咨询！
为保证您顺利采购，请您在下单前与我们联系沟通！谢谢配合！
上海文质阀门制造有限公司
联系电话：021-67105510
移动电话：13661888967
产品简介：

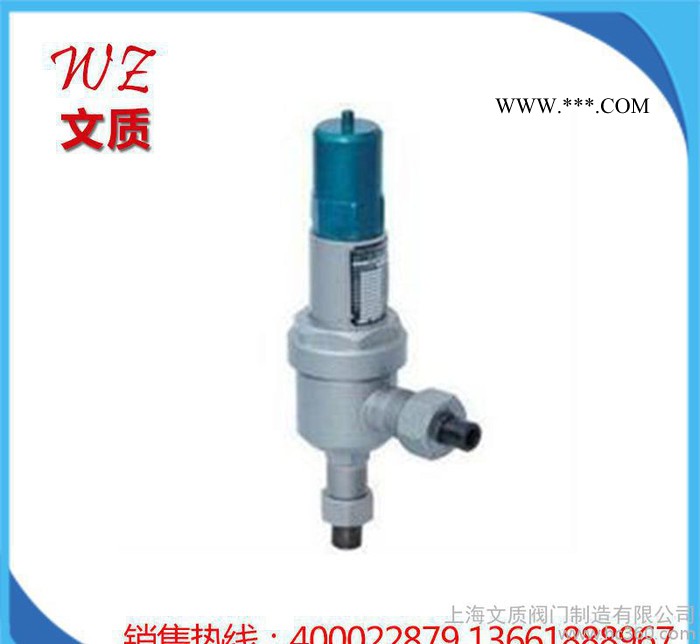

A61H/Y-160、A61H/Y-320型弹簧微启式空压机安全阀（带接管）适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上，A61Y-160P、A61Y-320P型弹簧微启式空压机安全阀（带接管）适用于工作温度≤200℃含腐蚀性的气体或液体的的设备和管路上，作为超压保护装置。
A61H弹簧微启式安全阀相关型号：A61H-160 A61Y-320 A61Y-160P A61Y-320P
主要零部件材料：
NO. | 零件名称 | A61H-C A61Y-C材料 | A61Y-P材料 |
1 | 接头 | 20 | 1Cr18Ni9Ti |
2 | 接头螺母 | 35 | 1Cr18Ni9Ti |
3 | 阀座 | 2Cr13 | 1Cr18Ni9Ti |
4 | 阀体 | 35/35CrMoA | 1Cr18Ni9Ti |
5 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti |
6 | 导向套 | 2Cr13 | 1Cr18Ni9Ti |
7 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 |
8 | 阀杆 | 2Cr13 | 2Cr13 |
9 | 阀盖 | ZG230-450 | 1Cr18Ni9Ti |
10 | 调节螺杆 | 45 | 2Cr13 |
11 | 阀帽 | ZG200-400 | 1Cr18Ni9Ti |
| 密封面材料 | "Y"型堆焊Co基硬质合金,"H"型堆焊D507 | |
外形尺寸和连接尺寸：
公称压力 | 公称通径 | 尺寸 | ||||||
do | D | D1 | D2 | L | L1 | H | ||
16 | 10 | 6 | 17 | 14 | 12 | 115 | 135 | 78 |
15 | 8 | 22 | 18 | 16 | 115 | 135 | 85 | |
20 | 10 | 28 | 22 | 20 | 115 | 135 | 135 | |
25 | 12 | 35 | 26 | 24 | 160 | 165 | 142 | |
32 | 10 | 6 | 22 | 14 | 12 | 115 | 135 | 80 |
15 | 8 | 25 | 17 | 15 | 115 | 135 | 90 | |
20 | 10 | 30 | 22 | 20 | 115 | 135 | 140 | |
25 | 12 | 38 | 26 | 24 | 160 | 165 | 148 | |
