| 标准 | 国标 |
| 材质 | 铸钢、不锈钢、合金钢等 |
| 公称通径 | DN15-DN200（mm） |
| 规格 | DN25 |
| 结构形式 | 弹簧式 |
| 连接形式 | 法兰 |
| 适用介质 | 硝酸，醋酸类介质 |
| 压力环境 | 常压 |
| 阀瓣开启高度 | 全启式安全阀 |
| 品牌 | 上海文质 |
| 型号 | YFA72W |
| 加工定制 | 是 |
温馨提示
产品价格、参数等仅供参考，详情请来电或旺旺咨询！
为保证您顺利采购，请您在下单前与我们联系沟通！谢谢配合！
上海文质阀门制造有限公司
联系电话：021-67105510
移动电话：13661888967
| 产品简介： |

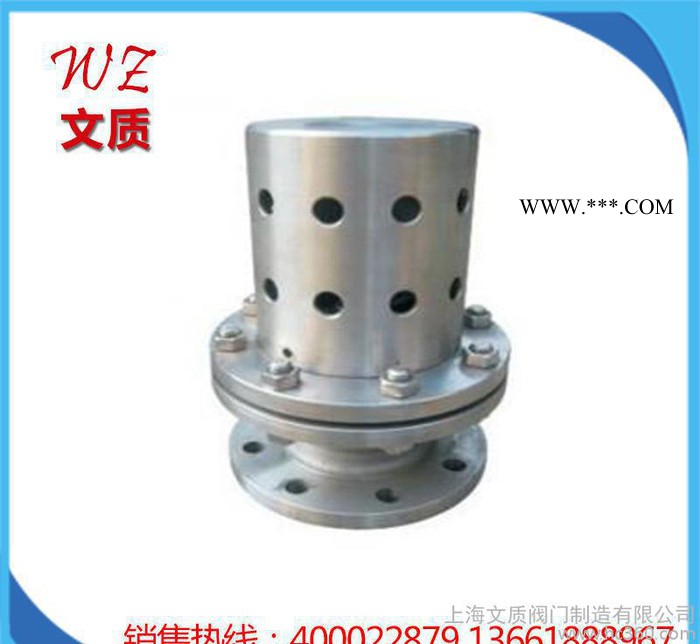

YFA72W适用于温度≤200℃的负压系统，当容器内负压超过允许值时，该阀自动开启，吸入空气；当容器内负压达到允许值时，该阀自动关闭，从而保护设备及系统。安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，此阀自动开启。
真空负压安全阀主要零部件材料： | NO. | 零件名称 | YFA72W-P材料 | YFA72W-R材料 | | 1 | 阀体 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 2 | 阀座 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 3 | 调节圈 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | | 4 | 阀盖 | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | | 5 | 阀杆 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | | 6 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 |
| 工作温度 | ≤200℃ | | 适用介质 | YFA72W-10P适用于硝酸类介质 | | YFA72W-10R适用于醋酸类介质 |
真空负压安全阀外形尺寸和连接尺寸 | 公称通径 | 尺寸 | | D | D1 | D2 | Z-?d | b | f1 | H | | 15 | 95 | 65 | 45 | 4-14 | 14 | 2 | 110 | | 20 | 105 | 75 | 55 | 4-14 | 16 | 2 | 130 | | 25 | 115 | 85 | 65 | 4-14 | 16 | 2 | 150 | | 32 | 140 | 100 | 78 | 4-18 | 18 | 2 | 180 | | 40 | 150 | 110 | 85 | 4-18 | 18 | 3 | 200 | | 50 | 165 | 125 | 100 | 4-18 | 20 | 3 | 221 | | 80 | 200 | 160 | 135 | 4-18 | 22 | 3 | 245 | | 100 | 220 | 180 | 155 | 8-18 | 22 | 3 | 253 | | 125 | 250 | 210 | 185 | 8-18 | 24 | 3 | 280 | | 150 | 285 | 240 | 210 | 8-23 | 24 | 3 | 329 | | 200 | 340 | 295 | 265 | 8-23 | 26 | 3 | 377 | | 250 | 395 | 350 | 320 | 12-23 | 28 | 3 | 440 |
|
