标准	国标
材质	碳钢 铸钢 不锈钢
公称通径	DN25-DN200（mm）
规格	DN25
结构形式	弹簧式
连接形式	法兰 螺纹
适用介质	空气 蒸汽等
压力环境	常压
阀瓣开启高度	全启式安全阀
品牌	上海文质
型号	A40Y-16C
加工定制	是

温馨提示
产品价格、参数等仅供参考，详情请来电或旺旺咨询！
为保证您顺利采购，请您在下单前与我们联系沟通！谢谢配合！
上海文质阀门制造有限公司
联系电话：021-67105510
移动电话：13661888967

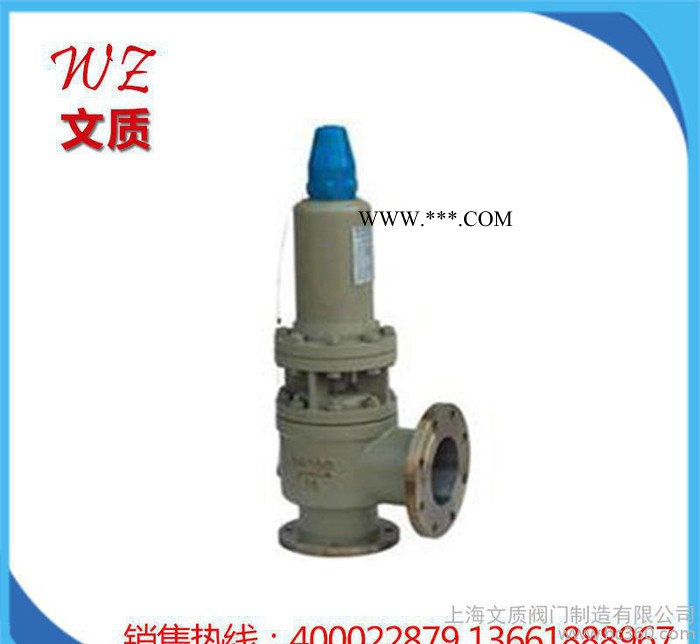

【产品用途】   A40Y带散热器弹簧全启封闭式安全阀在A42安全阀的基础上增加了散热器，使弹簧更加容易散热，提高了阀门的使用温度。 【产品特点】1、全启式结构，排量大2、阀瓣处设有反冲盘部件3、带散热器，提高使用温度
4、整定压力偏差小，可达±3%
5、启闭压差≤15%
6、选用**的弹簧钢，保证弹簧的寿命和稳定性
7、平面结构的阀瓣和阀座易于维修和重新加工 【产品型号】A40Y-16C/25C/40C/64C/100CA40Y-16P/25P/40P/64P/100P
A40Y-16I/25I/40I/64I/100I【整定压力等级】

公称压力(MPa)	整定压力等级
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	1.3～1.6	1.6～2.0	2.0～2.5
4.0	1.3～1.6	1.6～2.0	2.0～2.5	2.5～3.2	3.2～4.0
6.4	2.5～3.2	3.2～4.0	4.0～5.0	5.0～6.4
10.0	3.2～4.0	4.0～5.0	5.0～6.4	6.4～8.0	8.0～10.0

【性能参数】

型号		铸钢型 A40Y-C	304不锈钢型 A40Y-P	1Cr5Mo合金钢型 A40-I
口径范围		DN20～DN200
适用温度		≤400°C	≤300°C	≤450°C
适用介质		水、蒸汽、油品	腐蚀性介质	水、气、油品
材料	1、阀体	WCB	CF8	1Cr5Mo
	2、阀座	2Cr13	CF8	CF8
	3、调节圈	2Cr13	304SS	304SS
	4、阀瓣	2Cr13	304SS	304SS
	5、导向套	2Cr13	304SS	304SS
	6、散热器	ZG230-450	ZG230-450	ZG230-450
	7、阀盖	WCB	CF8	ZG230-450
	8、弹簧	50CrVa	50CrVa包覆TEFLON	50CrVa包覆TEFLON
	9、阀杆	2Cr13	304SS	304SS
	10、调整螺杆	45#钢	45#钢	45#钢
	11、保护罩	ZG200-400	ZG200-400	ZG200-400
	密封面材料	堆焊Co基硬质合金	堆焊Co基硬质合金	堆焊Co基硬质合金

【主要外形连接尺寸】

公称压力	公称通径	do	DN	L	L1	≈H
1.6MPa	20	15	25	110	95	518
	25	16	32	110	95	518
	32	20	40	115	100	518
	40	25	50	120	110	579
	50	32	65	135	120	639
	65	40	80	160	140	671
	80	50	100	170	135	676
	100	65	125	195	175	787
	125	80	150	210	190	977
	150	100	175	255	230	1035
	200	125	250	300	260	1193
2.5MPa	20	15	25	110	95	518
	25	16	32	110	95	518
	32	20	40	115	100	518
	40	25	50	120	110	579
	50	32	65	135	120	639
	65	40	80	160	140	671
	80	50	100	170	135	676
	100	65	125	195	175	787
	125	80	150	210	190	977
	150	100	175	255	230	1035
	200	125	250	300	260	1193
4.0MPa	20	15	25	110	95	518
	25	16	32	110	95	518
	32	20	40	115	100	518
	40	25	50	120	110	579
	50	32	65	135	120	639
	65	40	80	160	140	671
	80	50	100	170	135	676
	100	65	125	195	175	787
	125	80	150	210	190	977
	150	100	175	255	230	1035
6.4MPa	20	10	25	96	85	384
	25	16	32	110	100	384
	32	20	40	130	110	396
	40	25	50	130	120	426
	50	32	65	135	130	504
	65	40	80	175	160	603
	80	50	100	175	160	613
	100	65	125	195	195	813
	150	100	200	280	265	1064
10.0MPa	20	10	25	96	85	384
	25	16	32	110	100	384
	32	20	40	130	110	396
	40	25	50	130	120	426
	50	32	65	135	130	504
	65	32	80	175	160	603
	80	40	100	175	160	613
	100	50	125	195	195	813
	150	80	200	280	265	1064
