| 标准 | 国标 |
|---|---|
| 材质 | 铸钢,不锈钢等 |
| 公称通径 | DN25-DN400（mm） |
| 规格 | DN40 |
| 结构形式 | 弹簧式 |
| 连接形式 | 法兰,焊接,螺纹等 |
| 适用介质 | 水、蒸汽、油、酸碱类等 |
| 压力环境 | 常压 |
| 阀瓣开启高度 | 全启式安全阀 |
| 阀体构造 | 封闭式 |
| 品牌 | 上海文质 |
| 型号 | A44Y-16C |
| 加工定制 | 是 |
温馨提示
产品价格、参数等仅供参考，详情请来电或旺旺咨询！
为保证您顺利采购，请您在下单前与我们联系沟通！谢谢配合！
上海文质阀门制造有限公司
联系电话：021-67105510
移动电话：13661888967

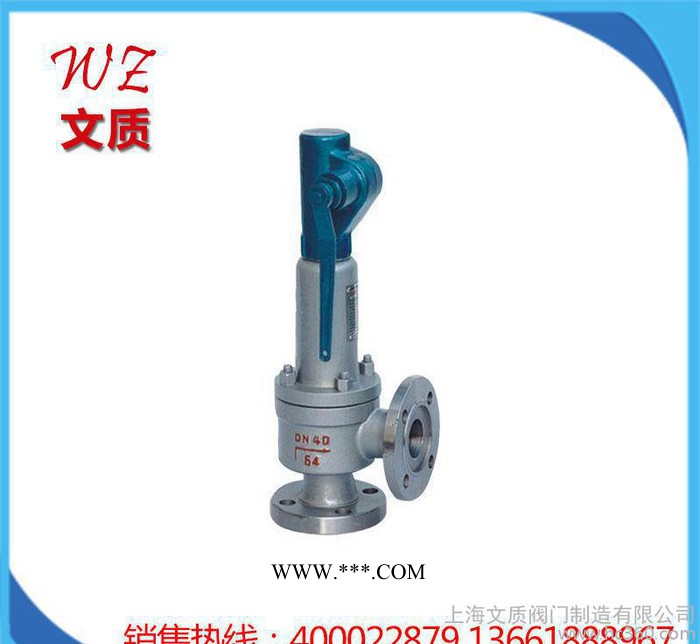

产品简介：
A44Y带扳手弹簧全启式安全阀适用于工作温度≤300℃的空气、气体、石油等介质的设备或管路上，作为超压保护装置。连接法兰标准PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2标准。
产品特点：
1、全启式结构，排量大
2、阀瓣处设有反冲盘部件
3、全封闭结构，有效防止介质外漏
4、整定压力偏差小，可达±3%
5、启闭压差≤15%
6、选用**的弹簧钢，保证弹簧的寿命和稳定性
7、平面结构的阀瓣和阀座易于维修和重新加工
A44Y带扳手弹簧全启封闭式安全阀整定压力等级
公称压力(MPa) | 整定压力等级 | |||||||
1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
2.5 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 |
|
|
|
|
|
4.0 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | 2.5～3.2 | 3.2～4.0 |
|
|
|
6.4 | 2.5～3.2 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 |
|
|
|
|
10.0 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | 6.4～8.0 | 8.0～10.0 |
|
|
|
A44Y带扳手弹簧全启封闭式安全阀性能参数
型号 | 铸钢型 | 304不锈钢型 | 316不锈钢型 | 316L不锈钢型 | |
口径范围 | DN15～DN400 | ||||
适用温度 | ≤300°C | ||||
适用介质 | 水、蒸汽、油品 | 腐蚀性介质 | 腐蚀性介质 | 腐蚀性介质 | |
材料 | 1、阀座 | 2Cr13 | CF8 | CF8M | CF3M |
2、阀体 | WCB | CF8 | CF8M | CF3M | |
3、调节圈 | 2Cr13 | 304SS | 316SS | 316L | |
4、反冲盘 | 2Cr13 | 304SS | 316SS | 316L | |
5、阀瓣 | 2Cr13 | 304SS | 316SS | 316L | |
6、导向套 | 2Cr13 | 304SS | 316SS | 316L | |
7、阀盖 | WCB | CF8 | CF8M | CF3M | |
8、弹簧 | 50CrVa | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | |
9、阀杆 | 2Cr13 | 2Cr13 | 316SS | 316L | |
10、扳手 | ZG200 | ZG200 | ZG200 | ZG200 | |
11、调整螺杆 | 45#钢 | 2Cr13 | 2Cr13 | 2Cr13 | |
12、保护罩 | ZG200 | ZG200 | ZG200 | ZG200 | |
密封面材料 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 |
|
