| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 25（mm） |
| 规格 | CS41W-16P-DN25 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽 |
| 形态 | 球式 |
| 种类 | 浮球式 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 品牌 | 申欧 |
| 型号 | CS41W-16P-DN25 |

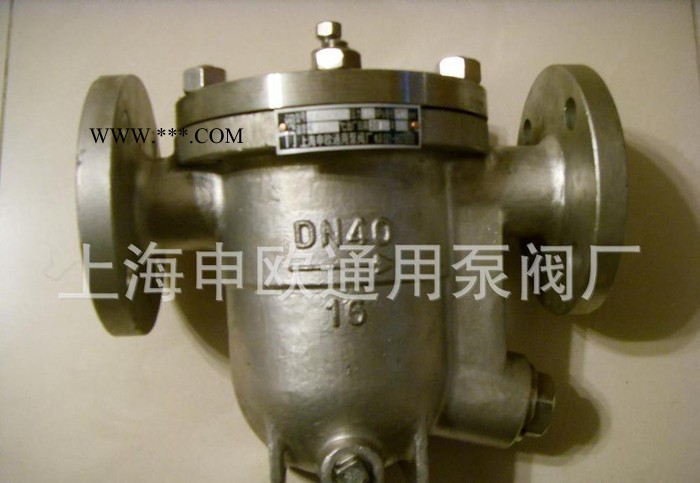

产品介绍：CS41H自由浮球式蒸汽疏水阀
产品说明
| 疏水阀概述： 疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。 | ||||||||||||||||||||||||||||||||||||
工作原理： 本产品根据浮力的原理， 使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。 | ||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||
主要外形及连接尺寸
| ||||||||||||||||||||||||||||||||||||
主要零件材料
| ||||||||||||||||||||||||||||||||||||
产品型号 | 口径 | 尺寸Dimensions | ||||||||||||
DN | L | H | D | D1 | D2 | b | f | Z-φd | ||||||
| 15 | 195 | 165 | 95 | 65 | 45 | 14 | 2 | 4-φ14 | |||||
20 | 195 | 170 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | ||||||
25 | 215 | 195 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | ||||||
| 25 | 270 | 215 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |||||
32 | 270 | 220 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | ||||||
40 | 280 | 260 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | ||||||
50 | 290 | 270 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | ||||||
| 50 | 410 | 350 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | |||||
65 | 410 | 350 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | ||||||
80 | 430 | 390 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | ||||||
100 | 430 | 410 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | ||||||
150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | ||||||
| 80 | 550 | 390 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |||||
100 | 550 | 410 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | ||||||
