| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 20（mm） |
| 规格 | 980-16C-DN20 |
| 连接形式 | 螺纹 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽 |
| 形态 | 球式 |
| 种类 | 钟形浮子式 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 申欧 |
| 型号 | 980-16C-DN20 |

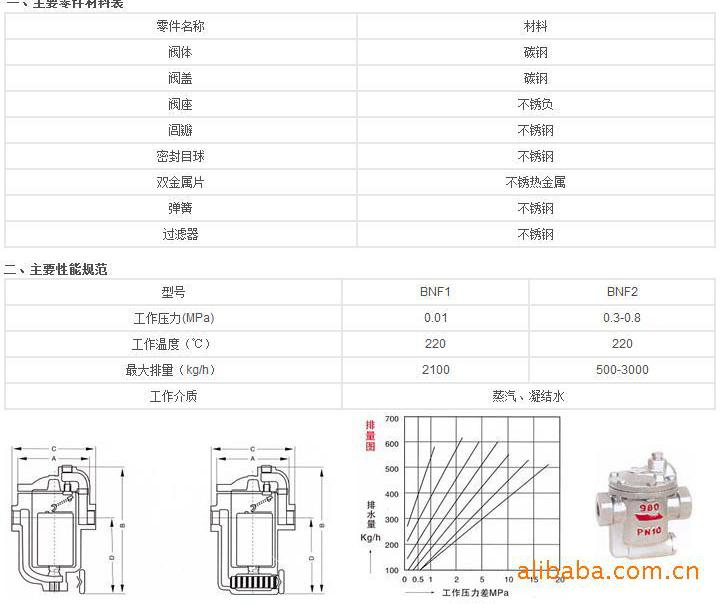

三、主要外形尺寸与连接尺寸
型号 | BMF1 | BNF2 | |||||
连接方式 | ZG1/2″ | ZG3/4″ | ZG1″ | ZG1/2″ | ZG3/4″ | ZG1″ | |
通径 | 15 | 20 | 25 | 15 | 20 | 25 | |
外形尺寸（mm） | L | 100 | 105 | 105 | 100 | 105 | 105 |
W | 63 | 63 | 63 | 63 | 63 | 63 | |
重量 | 0.8 | 0.9 | 0.9 | 0.8 | 0.9 | 0.9 | |
四、主要外形尺寸
型号 | 981-3 | 981 | 980 |
连接尺寸 | 15．20．25 | 15．20．25 | 15．20．25 |
Amm | 100 | 100 | 100 |
Bmm | 190 | 190 | 190 |
Cmm | 127 | 127 | 127 |
Dmm | 100 | 100 | 100 |
螺栓数量 | 6 | 6 | 6 |
**大充许压力及温度 | 1.7MPa | 1.7MPa | 1.7MPa |
**大工作压力 | 1.7 | 1.7 | 1.7 |
型号 | BMF1 | BNF2 | |||||
连接方式 | ZG1/2″ | ZG3/4″ | ZG1″ | ZG1/2″ | ZG3/4″ | ZG1″ | |
通径 | 15 | 20 | 25 | 15 | 20 | 25 | |
外形尺寸（mm） | L | 100 | 105 | 105 | 100 | 105 | 105 |
W | 63 | 63 | 63 | 63 | 63 | 63 | |
重量 | 0.8 | 0.9 | 0.9 | 0.8 | 0.9 | 0.9 | |
