| 输送介质 | 油泵 |
|---|---|
| 排出口径 | 25 |
| 吸入口径 | 25 |
| 汽蚀余量 | 4.5 |
| 材质 | 铸铁 |
| 流量 | 0.9~1.38（m3/h） |
| 驱动方式 | 气动 |
| 性能 | 耐磨 |
| 扬程 | 30（m） |
| 品牌 | 申欧 |
| 型号 | S-25 |

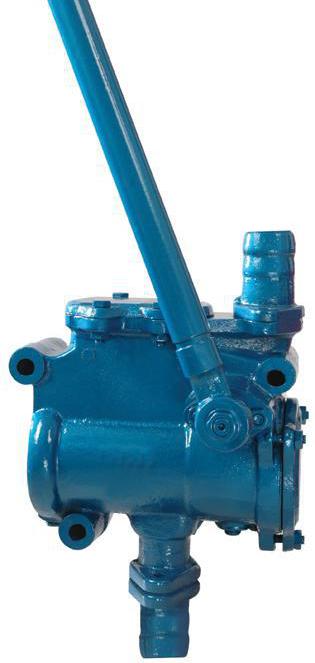

S、SH-25、38型手摇泵
一、 产品概述
本型手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体，不适用于含有纤维或其它固体颗粒之液体。抽吸液体之温度在60℃以下(系指皮碗式泵)。其性能范围；流量为15-59升/分**大扬程为30米。
本型手摇泵结构紧凑，式样大方美观，使用方便可靠，只需1-2人用手往复摇动摇手柄即可工作。可供工矿、企业、学校、车辆、船舶等单位使用。
目前所制造的本型泵有：S-25、S-38及SH-25、SH-38等四种。
泵型号的意义：如S-38、SH-38
S-为皮碗式，适用于吸送清水
SH-为活塞式，适用于吸送油类液体
38-为泵之吸入及吐出口直径单位毫米
二、结构说明
本型泵的结构原理是，当用手往复摇动摇手柄(29)时，通过轴(21)、摇臂(9)、
连杆(36)等传动机构，使活塞(7)作往复运动。如图所示，当活塞向左移动时，右端的泵缸体积逐渐扩大，形成真空，液体从吸水管(34)经过铸在泵体旁边的吸入流道顶开吸水阀进入缸体右端。在同一时间里，缸体左侧由于活塞的压缩，使压水阀(5)顶开，液体经吐出管(11)排出。若活塞的运动方向返回向右时，则泵缸左侧吸入液体，泵缸右侧排出液体，这样往复不歇地把液体吸入排出。形成泵的工作。泵的压水阀向上行程由盖板(6)限止，吸水阀向上行程由压水阀限止。盖板与泵体用螺栓(8)紧固，活塞行程由泵盖(14)和泵体限止。
为了安装在墙上或其它基础上，泵体有三个螺栓孔。
三、检修内容
1、调换活塞环及皮碗
①所使用的手摇泵为活塞式时；先将泵盖拆除，拆下活塞环，倘发现磨损过多，
则掉换活塞环，倘活塞环弹性降低，不能与水泵体壁贴牢而间隙过大，则亦必须掉换活塞环，检查活塞环是否与汽缸壁服贴，
可用漏光或漏水试验测定。
②所使用的手摇泵为皮碗式时，将泵盖拆掉，看皮碗是否有所损坏，因为皮碗是用牛皮做成的，在使用一个时期很可能磨损，破裂，
因此须换新的皮碗。
2、检查吸压水阀
每台水摇泵有四只水阀，即吸水阀及压水阀各二只，都装在泵体上，只要拆除盖板螺母**可取出（参看水阀示图）。
检查水阀的关键问题，须检查阀与阀座是否密合，即使用一段时间后，可能已被磨损腐蚀不平，
而造成漏水，因此在检修时须将阀拆开检查，倘已发现不平，则须用研磨砂研磨，阀与阀座接合处光洁度为△8。

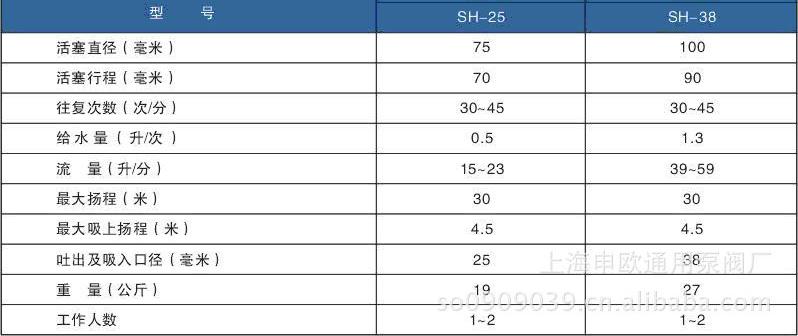

四、主要性能规范
