| 安装尺寸 | 小 |
|---|---|
| 标准 | 国标 |
| 材质 | 铸铁 |
| 工作温度 | 常温 |
| 公称通径 | DN40-400 |
| 结构形式 | 垂直板式 |
| 口径 | 40-400 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 唐玛 |
| 型号 | D941X-10/D941X-16ZC |
| 加工定制 | 是 |

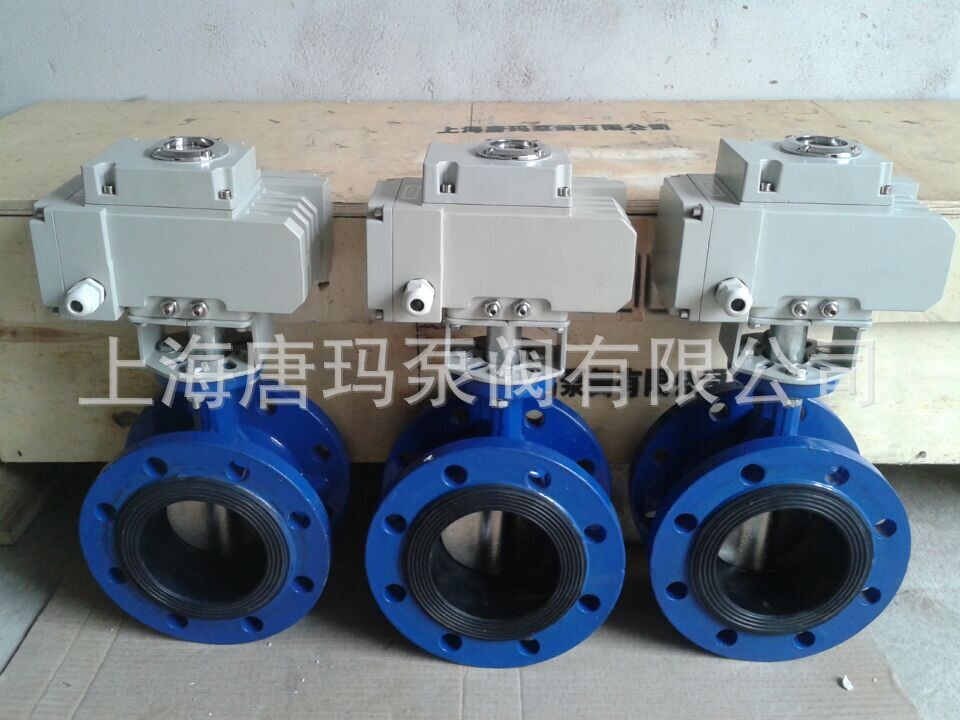

D941X软密封电动法兰蝶阀特点及用途：
D941X法兰式电动蝶阀性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
D941X软密封电动法兰蝶阀技术参数和性能:
| 电动执行机构技术参数 | 阀 体 参 数 | |||||||||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN40～500mm | |||||||
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.0、1.6MPa | |||||||
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 碳素钢、304/316/316L不锈钢 | |||||||
| 动作范围 | 0～90°±5° | 阀体材质 | 球墨铸铁、碳素钢、不锈钢 | |||||||
| 动作时间 | 30秒/60秒 | 阀板材质 | 球墨铸铁、304/316/316L不锈钢、尼龙 | |||||||
| 环境温度 | -30°～60° | 阀座密封 | EPDM、NBR、耐磨橡胶 | |||||||
| 手动操作 | 附带手柄操作 | 结构形式 | 中线型 、无销型 | |||||||
| 限 位 | 电气、机械二重限位 | 温度 | EPDM≤80℃；NBR≤68℃ | |||||||
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 水、空气、天然气、煤气 | |||||||
| 输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特点 | 用途广、整体造价低、流量大、流阻小 | |||||||

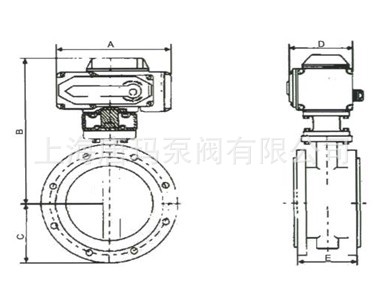

| 外形尺寸 | ||||||||||
| 公称通径DN | A | B | C | D | E | 额定功率 | 额定电流 | |||
| 压力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | |||||
| 40 | 155 | 349 | 57 | 104 | 108 | 15W | 0.2A | |||
| 50 | 155 | 353 | 62 | 104 | 108 | 15W | 0.2A | |||
| 65 | 155 | 362 | 70 | 104 | 112 | 15W | 0.2A | |||
| 80 | 155 | 368 | 89 | 104 | 114 | 15W | 0.2A | |||
| 100 | 208 | 392 | 106 | 115 | 127 | 25W | 0.5A | |||
| 125 | 208 | 407 | 120 | 115 | 140 | 25W | 0.5A | |||
| 150 | 208 | 446 | 132 | 115 | 140 | 25W | 0.5A | |||
| 200 | 256 | 489 | 164 | 127 | 152 | 50W | 0.8A | |||
| 250 | 256 | 514 | 200 | 127 | 165 | 50W | 0.8A | |||
| 300 | 256 | 568 | 238 | 127 | 178 | 90W | 1.0A | |||
| 350 | 288 | 629 | 280 | 164 | 190 | 150W | 1.2A | |||
| 400 | 288 | 662 | 302 | 164 | 216 | 150W | 1.2A | |||
