| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 高温 |
| 公称通径 | DN20-DN200 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 外形 | 大型 |
| 用途 | 调节 |
| 零部件及配件 | 执行器 |
| 压力环境 | 高压 |
| 主体材料 | 铸钢 |
| 类型(通道位置) | 直通式 |
| 品牌 | 上海潘溪阀门制造有限公司 |
| 型号 | ZSPN |
产品工作原理和用途：
气动活塞常温、中温切断阀由气动活塞执行机构和切断机械组成。按阀芯密封面材料可分硬密封和软密封：按阀芯结构型式可分为单导向平板式和单导向平衡式。适用于无颗料状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。
产品结构特点：
1、动作速度快、推力大、有自复位功能、带手操机构;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封
2、具有结构简单、动作可靠、严密切断、关开快速等特点
产品性能参数：
公称压力mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 125 | 260 | 350 | 540 |
公称压力MPa | 1.6；4.0；6.4 | ||||||||||
行程mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
流量特性 | 快开 | ||||||||||
介质温度℃ | 软密封：-40~150（常温型）；硬密封：-40~200（常温型）、-40~450（中温型） | ||||||||||
法兰尺寸、型式 | PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 | ||||||||||
阀体材质 | ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti | ||||||||||
阀座、阀芯材质 | 1Cr18NI9；0Cr18Ni12Mo2Ti | ||||||||||
上阀盖型式 | 普通式（常温型）；热片式（中温型） | ||||||||||
公称压力mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||
阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
软密封泄漏量 | 水试 △P=△Pmax mlmin | 0 | ||||||||||
气试 △P=0.35MPa气泡数/min | 1 | 1 | 2 | 3 | 4 | 6 | 11 | 18 | 27 | 45 | ||
硬密封泄漏量 | 水试MPa | 4.0 | 3.0 | |||||||||
ml/min | 0.24 | 0.30 | 0.38 | 0.48 | 0.60 | 0.78 | 0.96 | 1.2 | 1.125 | 1.35 | 1.8 | |
气试 △P=0.35MPa ml/min | 23.3 | 29.2 | 37.3 | 46.7 | 58 | 75.8 | 93.3 | 116.7 | 145.8 | 175 | 233.3 | |
切断时间S | 0.5 | 1 | 1.5 | 2 | 3 | 4 | ||||||
额定行程偏差% | ±6 | |||||||||||
零件名称 | 材料 |
阀体、阀盖 | ZG270-500、ZG1Cr18Ni9Ti |
阀杆、阀芯 | 1Cr18Ni9 |
密封填料 | V型聚四氟乙烯 |
密封垫 | 1Cr18Ni9夹石棉板 |
蜗杆 | 45 |
O型密封圈 | 耐油橡胶 |
压缩弹簧 | 60Si2Mn |
支架 | HT270 |
蜗轮箱、蜗轮、气缸、轴承盖、活塞 | HT200 |
推杆 | 2Cr13 |

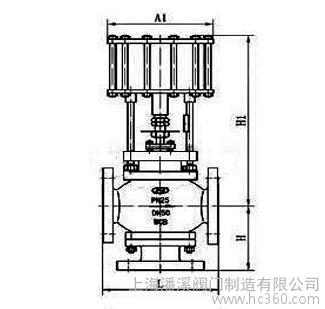

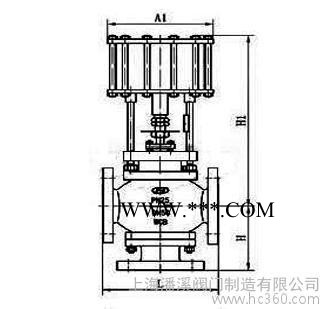

公称通径DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
L | PN MPa | 1.6 | 194 | 197 | 235 | 267 | 292 | 317 | 368 | 500 | 635 |
4.0 | 650 | ||||||||||
6.4 | 206 | 210 | 251 | 286 | 311 | 337 | 394 | 520 | 650 | ||
H | 65 | 70 | 85 | 90 | 100 | 105 | 125 | 170 | 205 | ||
不带手轮 | H1 | 常温型 | 445 | 455 | 485 | 485 | 605 | 605 | 620 | 962 | 988 |
中温型 | 596 | 606 | 636 | 636 | 770 | 770 | 785 | 1178 | 1226 | ||
带手轮 | H1 | 常温型 | 630 | 640 | 670 | 670 | 790 | 790 | 805 | 1087 | 1113 |
中温型 | 781 | 791 | 821 | 821 | 955 | 955 | 970 | 1303 | 1351 | ||
H2 | 160 | 160 | 160 | 160 | 160 | 160 | 270 | 270 | 270 | ||
H3 | 220 | 220 | 220 | 220 | 220 | 220 | 390 | 390 | 390 | ||
本公司供应气动活塞切断阀产品，品牌上海潘溪阀门制造有限公司，型号ZSPN。参数为：连接形式* 法兰，主体材料* 铸钢，公称通径* DN20-DN200/mm，材质* 铸钢/mm，适用介质 水/mm，密封形式 软密封型/mm。质量保证，欢迎咨询洽谈。
