| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 15-200（mm） |
| 结构形式 | 浮动球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 驱动方式 | 手动 |
| 适用介质 | 水、蒸汽、油品 |
| 用途 | 截止 |
| 作用对象 | 电站 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 浙江领鼎 |
| 型号 | Q41F |
Q41F球阀适用于截断或接通管路中的介质，可分别适用于水、蒸汽、油品等腐蚀性介质的管路。Q41F球阀它具有相同的旋转90度的动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
主要特点
Q41F球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。
优点
1．流体阻力小，全通径的球阀基本没有流阻。
2．结构简单、体积小、重量轻。
3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8． 由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等。
技术规范
| 设计依据 | 国标系列 | 美标系列 | |
| 设计标准 | GB/T12237 | AP16D | ANSI B16.34 |
| 法兰连接结构长度 | GB/T12221 | AP16D | ANSI B16.10 |
| 结构长度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
| 连接法兰 | GB/T9113 JB/T79 Hg20592 | ANSI B16.5、B16.47 | |
| 对焊端 | GB/T12224 | ANSI B16.25 | |
| 试验和检验 | GB/T9092 | AP16D | AP1598 |
主要零件及材质
| 序号 NO | 零件名称 | 材质 | |
| GB | ASTM | ||
| 1 | 阀体 | WCB | A2116-WCB |
| 2 | 密封圈 | PTFE、RPP | PTFE、RPP |
| 3 | 球体 | 1C18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 石体 | WCB | A216-WCB |
| 7 | 垫片 | 柔性石墨+不锈钢 | B12.10-304F/.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料压盖 | WCB | A2116-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 挡圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | K33 | A47-667 Gr.32510 |
| 13 | 阀杆 | 1Cr33 | A276-410 |
| 14 | 螺钉 | 35 | A193-B7 |
| 15 | 止推垫片 | PTFE | PTFE |
试验压力
| 压力等级 | 试验压力(MPa） | ||
| 公称压力（PN） | 磅级（Class） | 壳体试验 | 密封试验 |
| 1.0 | - | 1.5 | 1.1 |
| 1.6 | - | 2.5 | 1.76 |
| 2.5 | - | 3.8 | 2.75 |
| 4.0 | - | 6.0 | 4.4 |
| 6.4 | - | 9.6 | 7.04 |
| - | 150 | 3.0 | 2.2 |
| - | 300 | 7.6 | 5.6 |
| - | 600 | 15.0 | 11.0 |
| - | 10K | 2.4 | 1.5 |
| - | 20K | 5.8 | 4.0 |

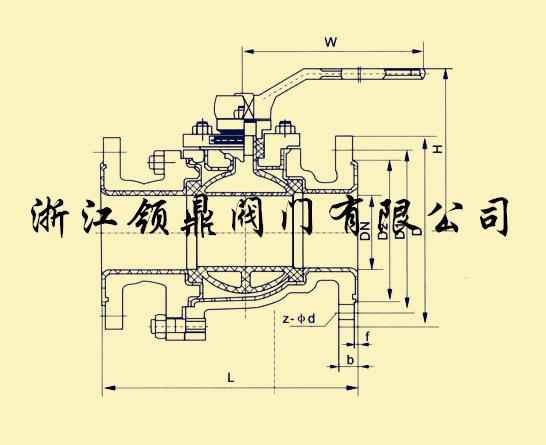

主要连接尺寸
型号 | 公称通径 | 尺寸(mm) | |||||||
L | D | D1 | D2 | D6 | b-f | z-Φd | W | ||
Q41F-1.6MPa | 15 | 130 | 95 | 65 | 45 |
| 14-2 | 4-14 | 115 |
20 | 140 | 105 | 75 | 55 |
| 14-2 | 4-14 | 130 | |
25 | 150 | 115 | 85 | 65 |
| 14-2 | 4-14 | 150 | |
32 | 165 | 135 | 100 | 78 |
| 16-2 | 4-18 | 190 | |
40 | 180 | 145 | 110 | 85 |
| 16-3 | 4-18 | 230 | |
50 | 200 | 160 | 125 | 100 |
| 16-3 | 4-18 | 240 | |
65 | 220 | 180 | 145 | 120 |
| 18-3 | 4-18 | 280 | |
80 | 250 | 195 | 160 | 135 |
| 20-3 | 8-18 | 310 | |
100 | 280 | 215 | 180 | 155 |
| 20-3 | 8-18 | 330 | |
125 | 320 | 245 | 210 | 185 |
| 22-3 | 8-18 | 600 | |
150 | 360 | 280 | 240 | 210 |
| 24-3 | 8-23 | 800 | |
200 | 400 | 335 | 295 | 265 |
| 26-3 | 12-23 | 1000 | |
250 | 450 | 425 | 355 | 320 |
| 30-3 | 12-25 | 1200 | |
Q41F-2.5MPa | 15 | 130 | 95 | 65 | 45 |
| 14-2 | 4-14 | 115 |
20 | 140 | 105 | 75 | 55 |
| 14-2 | 4-14 | 130 | |
25 | 150 | 115 | 85 | 65 |
| 14-2 | 4-14 | 150 | |
型号 | 公称通径 | 尺寸(mm) | |||||||
L | D | D1 | D2 | D6 | b-f | z-Φd | W | ||
Q41F-2.5MPa | 32 | 165 | 135 | 100 | 78 |
| 16-2 | 4-18 | 190 |
40 | 180 | 145 | 110 | 85 |
| 18-3 | 4-18 | 230 | |
50 | 200 | 160 | 125 | 100 |
| 20-3 | 4-18 | 240 | |
65 | 220 | 180 | 145 | 120 |
| 22-3 | 8-18 | 280 | |
80 | 250 | 195 | 160 | 135 |
| 22-3 | 8-18 | 310 | |
100 | 280 | 230 | 190 | 160 |
| 24-3 | 8-23 | 330 | |
125 | 320 | 270 | 220 | 188 |
| 28-3 | 8-25 | 600 | |
150 | 360 | 300 | 250 | 218 |
| 30-3 | 8-25 | 800 | |
200 | 400 | 360 | 310 | 278 |
| 34-3 | 12-25 | 1000 | |
250 | 450 | 425 | 370 | 332 |
| 36-3 | 12-30 | 1200 | |
Q41F-4.0MPa | 15 | 130 | 95 | 65 | 45 | 40 | 16-2 | 4-14 | 115 |
20 | 140 | 105 | 75 | 55 | 51 | 16-2 | 4-14 | 130 | |
25 | 150 | 115 | 85 | 65 | 58 | 16-2 | 4-14 | 150 | |
32 | 180 | 135 | 100 | 78 | 66 | 18-3 | 4-18 | 190 | |
40 | 200 | 145 | 110 | 85 | 76 | 18-3 | 4-18 | 230 | |
50 | 220 | 160 | 125 | 100 | 88 | 20-3 | 4-18 | 240 | |
65 | 250 | 180 | 145 | 120 | 110 | 22-3 | 8-18 | 280 | |
80 | 280 | 195 | 160 | 135 | 121 | 22-3 | 8-18 | 310 | |
100 | 320 | 230 | 190 | 160 | 150 | 24-3 | 8-23 | 330 | |
125 | 360 | 270 | 220 | 188 | 176 | 28-3 | 8-25 | 600 | |
150 | 400 | 300 | 250 | 218 | 204 | 30-3 | 8-25 | 800 | |
200 | 550 | 375 | 320 | 282 | 260 | 38-3 | 12-30 | 1200 | |
Q41F-6.4MPa | 15 | 140 | 105 | 75 | 55 | 40 | 18-3 | 4-14 | 115 |
20 | 152 | 125 | 90 | 68 | 51 | 20-3 | 4-18 | 130 | |
25 | 180 | 135 | 100 | 78 | 58 | 22-3 | 4-18 | 150 | |
32 | 200 | 150 | 110 | 82 | 66 | 24-3 | 4-23 | 190 | |
40 | 220 | 165 | 125 | 95 | 76 | 24-3 | 4-23 | 230 | |
50 | 250 | 175 | 135 | 105 | 88 | 26-3 | 4-23 | 240 | |
65 | 280 | 200 | 160 | 130 | 110 | 28-3 | 8-23 | 280 | |
80 | 320 | 210 | 170 | 140 | 121 | 30-3 | 8-23 | 310 | |
100 | 360 | 250 | 200 | 168 | 150 | 32-3 | 8-25 | 330 | |
125 | 381 | 295 | 240 | 202 | 176 | 36-3 | 8-30 | 600 | |
150 | 403 | 340 | 280 | 240 | 204 | 38-3 | 8-34 | 800 | |
200 | 502 | 405 | 345 | 300 | 260 | 44-3 | 12-34 | 1200 | |
