| 安装尺寸 | 43mm |
|---|---|
| 标准 | 国标 |
| 材质 | 塑料 |
| 工作温度 | 常温 |
| 公称通径 | DN50 |
| 规格 | 压力0.6Mpa |
| 结构形式 | 垂直板式 |
| 口径 | 50mm |
| 连接形式 | 对夹 |
| 流动方向 | 双向 |
| 驱动方式 | 气动 |
| 适用介质 | 各种高腐蚀化学介质 |
| 用途 | 流量控制 |
| 零部件及配件 | 定位器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | Jeray/经瑞 |
| 型号 | BFV14-D50AX6 |
| 加工定制 | 是 |

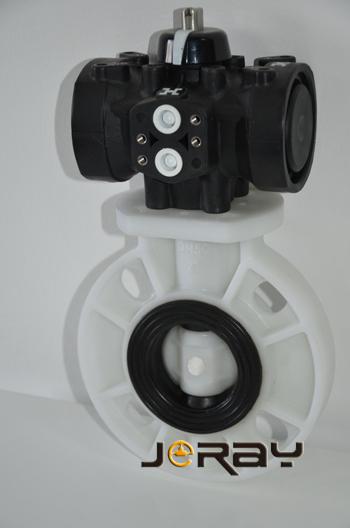

气动塑料蝶阀■ 产品概述
本公司经营的经瑞牌气动塑料球阀是由气动活塞式执行器及塑料球阀组成。适用于带腐蚀性介质的输送过程的截流。重量轻、耐腐蚀性强，故UPVC气动球阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。其主要特点如下：
1、外型结构紧凑美观。
2、本体重量轻容易安装。
3、材质卫生无毒。
4、耐腐蚀性强，应用范围广。
5、耐磨损、容易拆卸，维护简单易行。
气动塑料蝶阀■ 主要技术参数
● 阀体
阀体形式 | 直通式 |
公称通径 | DN15～150mm |
公称压力 | PN1.0、1.6 MPa |
连接形式 | 法兰、螺纹、由令 |
适用介质 | UPVC及PPR兼容的食品工业化学溶剂 |
● 执行机构
执行器型号 | GT、SR、ST、AT系列单(双)作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -20～+90℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
气动塑料蝶阀■ 主要零件材料
阀体 | UPVC、CPVC、PPR |
阀座 | PTFE |
阀芯 | UPVC、CPVC、PPR |
阀杆 | UPVC、CPVC、PPR |
