| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-DN200 |
| 结构形式 | 浮动球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 形态 | 球式 |
| 用途 | 截止 |
| 作用对象 | 水 |
| 零部件及配件 | 手轮 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 中诚 |
| 型号 | Q341F |
| 加工定制 | 是 |

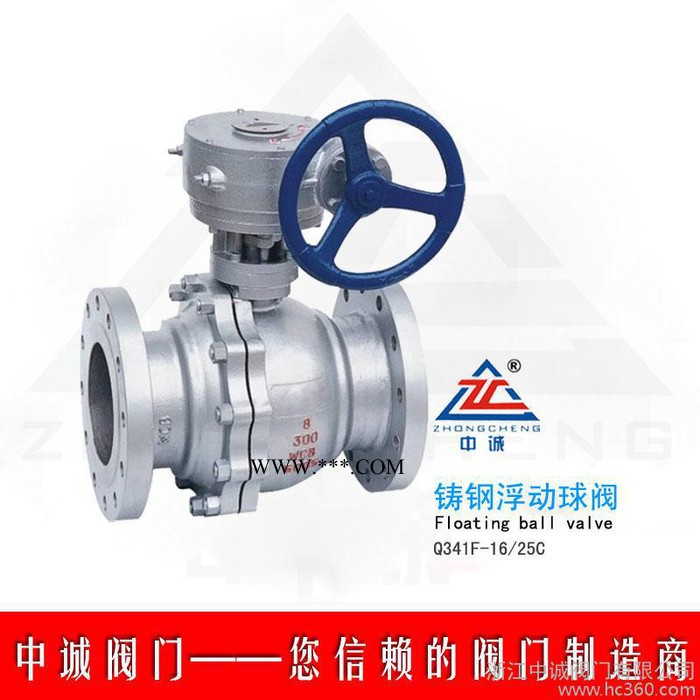

铸钢浮动球阀
铸钢浮动球阀简介 浮动球阀产品采用手柄驱动浮动球阀结构，结构简单，操作方便，使用非常广泛。软密封阀座结构磨擦系数低，操作力矩小。常用于10.0MP以下压力，DN15-DN200口径的工业管路，在石油、炼化、天然气、排水领域的工业管路中广泛使用。驱动方式：手轮、蜗轮、气动、电动、液动等。 公称通径：DN 15-250 1/2"～10" 公称压力：1.0MPa～4.0 MPa 铸钢浮动球阀主要材料：
| 阀体 | 阀杆 | 阀球 | 密封面 | 垫片 | 填料 | 工作温度 | 适用介质 |
| WCB | 1Cr13 | 1Cr13 | PTFE 1Cr13 司太立合金 本体材料 | 柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316 | 柔性石墨 编结石墨 | -29-150℃ | 水、蒸汽、油品 |
| WC6 | 15CrMo | 15CrMo | -29-425℃ | ||||
| WC9 | 25Cr2MoV | 25Cr2MoV | |||||
| LCB | 304 | 304 | -46-354℃ | ||||
| CF8 | 304 | 304 | -196-600℃ | 部分酸、碱 |
设计规范：API 6D API 608 BS 5351 GB/T12237
结构长度：ASME B16.10 GB/T 12221
法兰连接：ASME B16.5 GB/T 9113
试验与检验：GB/T 13927 API 598 API 6D
