公称通径(mm) DN 50-300
品牌 标光
型号 Z45X-10/16Q
连接形式 法兰

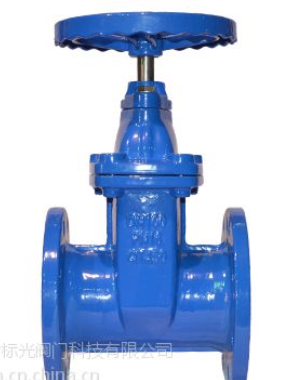

【Z45X-10/16Q(A.铜配件)弹性闸阀（暗杆）产品用途】
本公司引进先进高科技阀门制造技术的基础上按照国家标准生产的弹性座封闸阀，利用闸板整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。
【Z45X-10/16Q(A.铜配件)弹性闸阀（暗杆）产品特点】
1、整体包胶：闸板采用整体包胶，其良好的覆盖性与精确的几何尺寸，保证密封可靠，寿命长。
2、耐腐蚀：内腔采用无毒环氧树脂涂装，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
3、三“O”密封：阀杆采用三道O型环密封，摩擦阻力小，开关轻巧，不漏水。
【Z45X-10/16Q(A.铜配件)弹性闸阀（暗杆）主要零件材料】
|
材料 |
|
|
阀体 |
球墨铸铁 |
|
闸门 |
球墨铸铁外覆 EPDM |
|
螺栓 |
镀锌 |
|
密封圈 |
耐油橡胶 |
|
阀盖 |
球墨铸铁 HT200 |
|
阀杆 |
不锈钢 |
|
“ O”形密封圈 |
耐油橡胶 |
【Z45X-10/16Q(A.铜配件)弹性闸阀（暗杆）性能参数】
|
型号 |
公称压力 ﹝MPa﹞ |
试验压力﹝MPa﹞ |
适用温度 |
适用介质 |
|
|
壳体 |
密封 |
||||
|
Z45X-10/16Q(A.铜配件) |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
|
1.6 |
2.4 |
1.76 |
|||
【Z45X-10/16Q(A.铜配件)弹性闸阀（暗杆）外形和连接尺寸】
|
公称通径DN（mm） |
尺寸（mm） |
||
|
L |
D0 |
H |
|
|
50 |
178 |
175 |
240 |
|
65 |
190 |
175 |
270 |
|
80 |
203 |
200 |
310 |
|
100 |
229 |
200 |
330 |
|
125 |
254 |
240 |
380 |
|
150 |
267 |
270 |
460 |
|
200 |
292 |
305 |
530 |
|
250 |
330 |
360 |
680 |
|
300 |
356 |
360 |
720 |
|
350 |
381 |
360 |
830 |
|
400 |
406 |
450 |
950 |
|
450 |
432 |
450 |
1020 |
|
500 |
457 |
660 |
1250 |
|
600 |
508 |
660 |
1305 |
|
700 |
610 |
750 |
1550 |
|
800 |
660 |
850 |
1750 |
|
900 |
711 |
－ |
1950 |
|
1000 |
811 |
－ |
2170 |
