首页 > 供应产品 > GA44H双杠杆安全阀

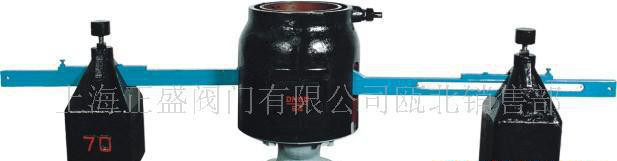

GA44H双杠杆安全阀

单价	￥2500.00元/套对比
销量	暂无
浏览	1051
发货	浙江
库存	10套起订1套
加工定制	是
连接形式	法兰
过期	长期有效
更新	2022-01-01 02:26

详细信息

加工定制	是
连接形式	法兰
材质	碳钢
阀瓣开启高度	微启式安全阀
结构形式	杠杆式
公称通径	80-150（mm）
适用介质	油品
标准	国标
流动方向	单向
零部件及配件	配件
形态	旋转式
压力环境	高压
类型(通道位置)	二通式
阀体构造	不封闭式
品牌	上海上武
型号	GA44H

GA44H型双杠杆安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许**高值，介质可为蒸汽、空气。

【结构图】

【主要零部件材料】

GA44H杠杆型零件名称	材料
阀体	碳钢
导向套	不锈钢
阀瓣	2Cr13
阀杆	2Cr13
杠杆	碳钢
重锤	铸铁

GA44H型安全阀的主要零件材料和GA42H-16C/25/40安全阀的相同。

【外形尺寸和连接尺寸】

型号	公称通径	GA44H杠杆型尺寸
		do-z	D	D1	D2	D6	f	f2	b	Z-ød	H	L	承插式				法兰式
		do-z	D	D1	D2	D6	f	f2	b	Z-ød	H	L	d1	k2	k3	D3	DN’	D2’	D1’	D’	b’	f’	z1-ød1
GA44H-1.6	80	50×2	200	160	135	/	3	/	20	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-2.5	80	50×2	200	160	135	/	3	/	22	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-4.0	80	50×2	200	160	135	121	3	4	22	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-6.4	80	40×2	210	170	140	121	3	4	30	8-23	480	840	200	218	253	285	200	255	280	315	22	3	8-18
