| 加工定制 | 是 |
|---|---|
| 连接形式 | 法兰 |
| 材质 | 铸钢 |
| 阀瓣开启高度 | 全启式安全阀 |
| 结构形式 | 杠杆式 |
| 公称通径 | DN15-DN2000（mm） |
| 适用介质 | 水 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 零部件及配件 | 阀体 |
| 形态 | 旋转式 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 阀体构造 | 封闭式 |
| 规格 | DN100 |
| 品牌 | 上海正丰阀门 |
| 型号 | GA41H |
全店统一设置1000,请勿直拍。具体价格请联系客服。手机：18321707330 QQ:909922212我们只有传真报价。麻烦您将需要报价的阀门清单传真过来。传真：021-67896997。顺便在传真留下你们公司名称、电话、传真。方便后期联系！谢谢！

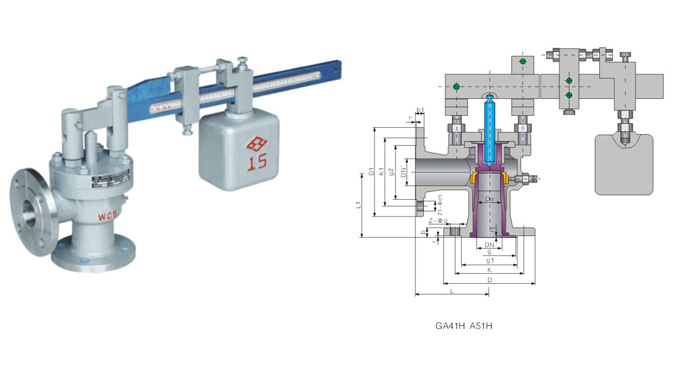

单杠杆安全阀产品详细资料：
GA41H-16C/25/40 A51H-16C/25/40
GA41H、A51H型安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许最高值。介质可为蒸汽、空气。
单杠杆安全阀主要零部件材料说明
GA41H、A51H型安全阀除杠杆（材料为碳钢），重锤（材料为铸铁），其余材料均和A41H-16C型弹簧式安全阀相同。
单杠杆安全阀外形尺寸和连接尺寸
公称通径 | 尺寸 | |||||||||||||||
do | L | L1 | D | K | g1 | f | b | z-ød | DN' | D1 | K1 | g2 | b1 | f' | z-ød1 | |
25 | 20 | 100 | 85 | 115 | 85 | 65 | 2 | 16 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 |
32 | 25 | 115 | 100 | 140 | 100 | 78 | 2 | 18 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 |
40 | 32 | 120 | 110 | 150 | 110 | 85 | 3 | 18 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 |
50 | 40 | 135 | 120 | 165 | 125 | 100 | 3 | 20 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 |
80 | 65 | 160 | 135 | 200 | 160 | 135 | 3 | 20 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 |
100 | 80 | 170 | 160 | 220 | 180 | 155 | 3 | 22 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 |
150 | 125 | 205 | 195 | 285 | 240 | 210 | 3 | 24 | 8-23 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 |
200 | 150 | 240 | 230 | 340 | 295 | 265 | 3 | 26 | 12-23 | 200 | 340 | 295 | 265 | 26 | 3 | 12-23 |
注：PN2.5、PN4.0MPa尺寸参照A41H-25/40型尺寸表。
GA42H-16C/25/40 GA42H-100
GA42H型安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气。
单杠杆安全阀主要零部件材料
NO. | 零件名称 | 材料 |
1 | 阀体 | 碳钢 |
2 | 导向套 | 不锈钢 |
3 | 阀瓣 | 2Cr13 |
4 | 阀杆 | 2Cr13 |
5 | 杠杆 | 碳钢 |
6 | 重锤 | 铸铁 |
单杠杆安全阀外形尺寸和连接尺寸
型号 | 公称通径 | 尺寸 | |||||||||||||||||||
do-z | D | D1 | D2 | D6 | f | f1 | b | Z-ød | L | H | 出口法兰式 | 出口承插式 | |||||||||
DN' | D2' | D1' | D' | n-M | d1 | K2 | K3 | D3 | |||||||||||||
GA42H-16 | 50 | 40×1 | 165 | 125 | 100 | / | 3 | / | 16 | 4-18 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
GA42H-25 | 50 | 40×1 | 165 | 125 | 100 | / | 3 | / | 20 | 4-18 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
GA42H-40 | 50 | 40×1 | 165 | 125 | 100 | 88 | 3 | 4 | 20 | 4-18 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
GA42H-64 | 50 | 40×1 | 175 | 135 | 105 | 88 | 3 | 4 | 26 | 4-23 | 840 | 420 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
GA42H-100 | 50 | 40×1 | 195 | 145 | 112 | 88 | 3 | 4 | 28 | 4-25 | 840 | 420 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
当您与我们取得联系时，请您提供的详细规格要求，这将有助于我们给您提供一个有效的服务。当您有任何疑问，您可以来电告知我们,我们一定会尽心尽力为您提供优质的服务。
订货须知：(国家标准)
一、A:产品名称、产品型号、公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的高级工程师专家会专心为您审核与分析。
我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。感谢您访问我们的网站【//shop1429680105283.】
