空压机安全阀(AQ-20)产品剖解图

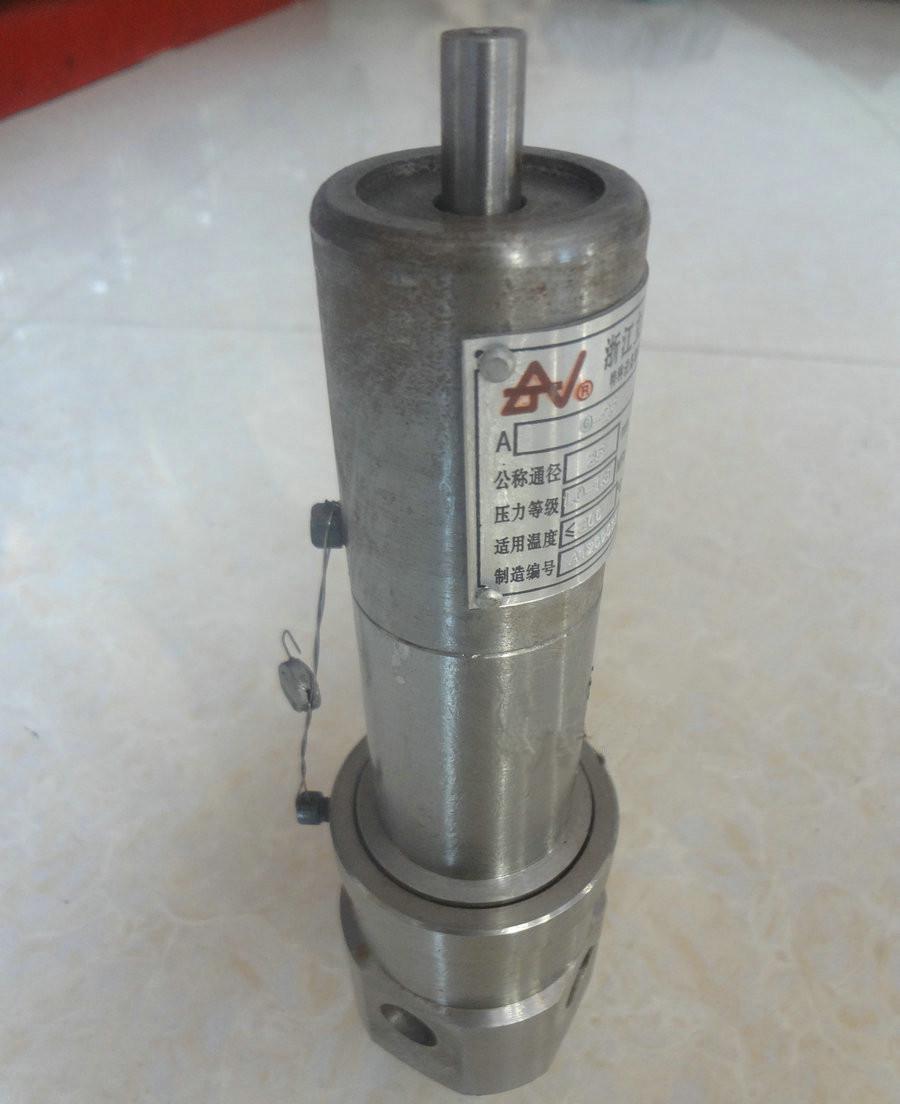

禹轩牌安全阀，空压机安全阀，AQ-20空压机安全阀简介
空压机安全阀适用于工作温度≤200℃的空气，系空压机专用安全阀，当设备内压力超过允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备安全运行。
空压机安全阀主要零部件材料 Explanation of materials for main parts
NO. | Name of part | AQ-20 Materials |
1 | Body | 2Cr13 |
2 | Nozzle | 2Cr13 |
3 | Disc | 2Cr13 |
4 | Stem | 2Cr13 |
5 | Bonnet | ZG230-450 |
6 | Cap | ZG230-450 |
空压机安全阀外形尺寸和连接尺寸
Nominal diameter | Dimensions (mm) | ||||||
do | G | D | D1 | Z- d | L | H | |
20 | 17 | G1" | 62 | 44 | 4-17 | 25 | 220 |
25 | 20 | M36 2 | 70 | 50 | 4-20 | 28 | 226 |
