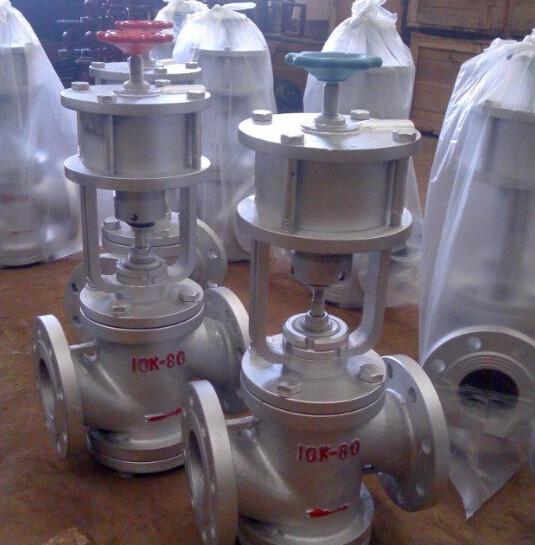

ZSPQ气动快速切断阀概述：
ZSPQ气动活塞切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座形成，DN20阀芯为单导向，DN25～200阀芯为双导向，具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。
产品符合GB/T4213-92。
主要零件材料
| 零件名称 | 材料 |
| 阀体、阀盖 | ZG270-500、ZG1Cr18Ni9Ti |
| 阀杆、阀芯 | 1Cr18Ni9 |
| 密封填料 | V型聚四氟乙烯 |
| 密封垫 | 1Cr18Ni9夹石棉板 |
| 蜗杆 | 45 |
| O型密封圈 | 耐油橡胶 |
| 压缩弹簧 | 60Si2Mn |
| 支架 | HT270 |
| 蜗轮箱、蜗轮、气缸、轴承盖、活塞 | HT200 |
| 推杆 | 2Cr13 |
型号、规格
| 类别 | 软密封 | 硬密封 | ||
| 常温型 | 中温型 | 高温型 | 低温型 | |
| 型号 | ZSPQ-40 | ZSPQ-40G | ZSPQ-40G | ZSPQ-40D |
| 规格 | DN20～200 | |||
技术参数和性能指标
切断机构主要技术参数
| 公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 阀座直径 mm | 26 | 43 | 43 | 52 | 62 | 79 | 94 | 115 | 145 | 166 | 216 | 可与本公司 商洽生产 | |||
| 额定流量系数 Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 | ||||
| 公称压力 MPa | 4.0(JB/T79·2-94) | ||||||||||||||
| 行程 mm | 16 | 25 | 40 | 60 | |||||||||||
| 介质温度 ℃ | -16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）； | ||||||||||||||
| 流量特性 | 两位快开式 | ||||||||||||||
| 配执行机构 | ZSD-D | ZSD-3 | ZSD-5 | ZSD-7 | |||||||||||
| 法兰尺寸、型式 | 按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温） | ||||||||||||||
| 阀体材质 | ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti | ||||||||||||||
活塞执行机构主要技术参数
| 型号 | ZSD-D | ZSD-3 | ZSD-5 | ZSD-7 |
| 活塞直径 mm | 150 | 200 | 300 | 400 |
| 有效面积 cm2 | 175 | 305 | 700 | 1245 |
| 行程 mm | 16 | 25 | 40 | 60 |
| 进气孔螺纹 | M16×1.5 | M20×1.5 | M24×2 | |
| 最大输出力 N | 7200 | 12800 | 29300 | 5200 |
| 可配附件 | 空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等 | |||
| 操作气源压力 KPa | 500 | |||
气动切断阀性能指标
| 公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 泄漏量 滴/min | 软密封 | 0 | ||||||||||
| 硬密封 | 1 | 3 | 5 | 7 | 9 | |||||||
| 切断时间 S | 1～2 | 2～4 | ||||||||||
额定行程偏差% | +10 | |||||||||||
注：泄漏量试验介质为水
允许压差 MPa
| 公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 允许压差 | 气开 | 4.0 | 4.0 | 4.0 | 2.8 | 3.5 | 2.4 | |||||
| 气关 | 4.0 | 2.5 | 1.7 | 1.0 | 1.1 | 0.8 | 0.6 | |||||
常温型气动活塞切断阀外形尺寸
| 中温型气动活塞切断阀外形尺寸
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
