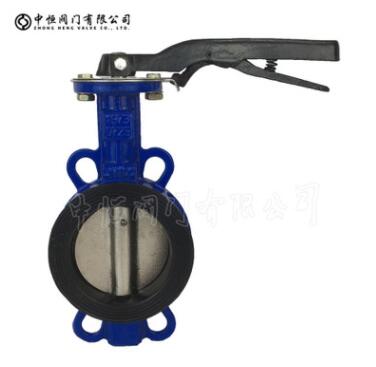

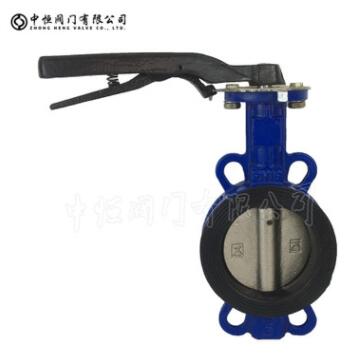

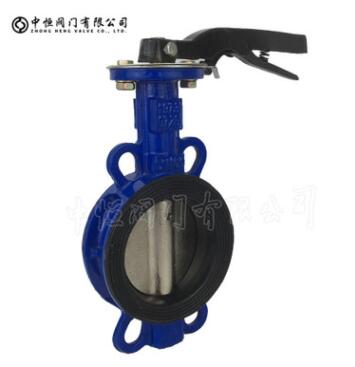

该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:



1、设计新颖、合理、结构独特，重量轻，启闭迅速。



2、操力矩小，操作方便，省力灵巧。



3、可以任何位置安装，维修方便。



4、密封件可以更换，密封性能可靠达到双向密封零泄漏。



5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。



二、D71X软密封对夹蝶阀 采用标准



设计标准：GB/T2238-1989



法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78



结构长度:GB/T12221-1989



压力试验:GB/T13927-1992;JB/T9092-1999



三、D371X软密封对夹蝶阀 主要技术参数



公称通径DN（mm）50～2000



公称压力PN（MPa）0.61.01.6



试验压力强度试验0.91.52.4



密封试验0.661.11.76



气密封试验0.60.60.6



适用介质空气、水、污水、蒸气、煤气、油品等。



驱动形式手动、蜗杆蜗轮传动、气传动、电传动。



零件名称材料



阀体球墨铸铁、铸钢、合金钢、不锈钢



蝶板铸钢、不锈钢及特殊材料



密封圈各种橡胶、聚四氟



阀杆2Cr13、不锈钢



填料O型圈、柔性石墨O



四、D71X软密封对夹蝶阀密封材料选用和适用温度



材料品种氯丁橡胶丁晴橡胶乙丙橡胶聚四氟乙烯硅橡胶氟橡胶天然橡胶尼龙



英语简称CRNBREPDMPTFESIVITONNRPA



型号代号X或JXA或JAXB或JBF或XC、JCXD或JDXE或JEX1N



耐最高温度82℃93℃150℃232℃250℃204℃85℃93℃



耐最低温度-40℃-40℃-40℃-268℃-70℃-23℃-20℃-73℃



适用工作温度0~+80℃-20~+82℃-40~+125℃-30~+150℃-70~+150℃-23~+150℃-20~+85℃-30~+93℃



五、D371X软密封对夹蝶阀 外形尺寸
