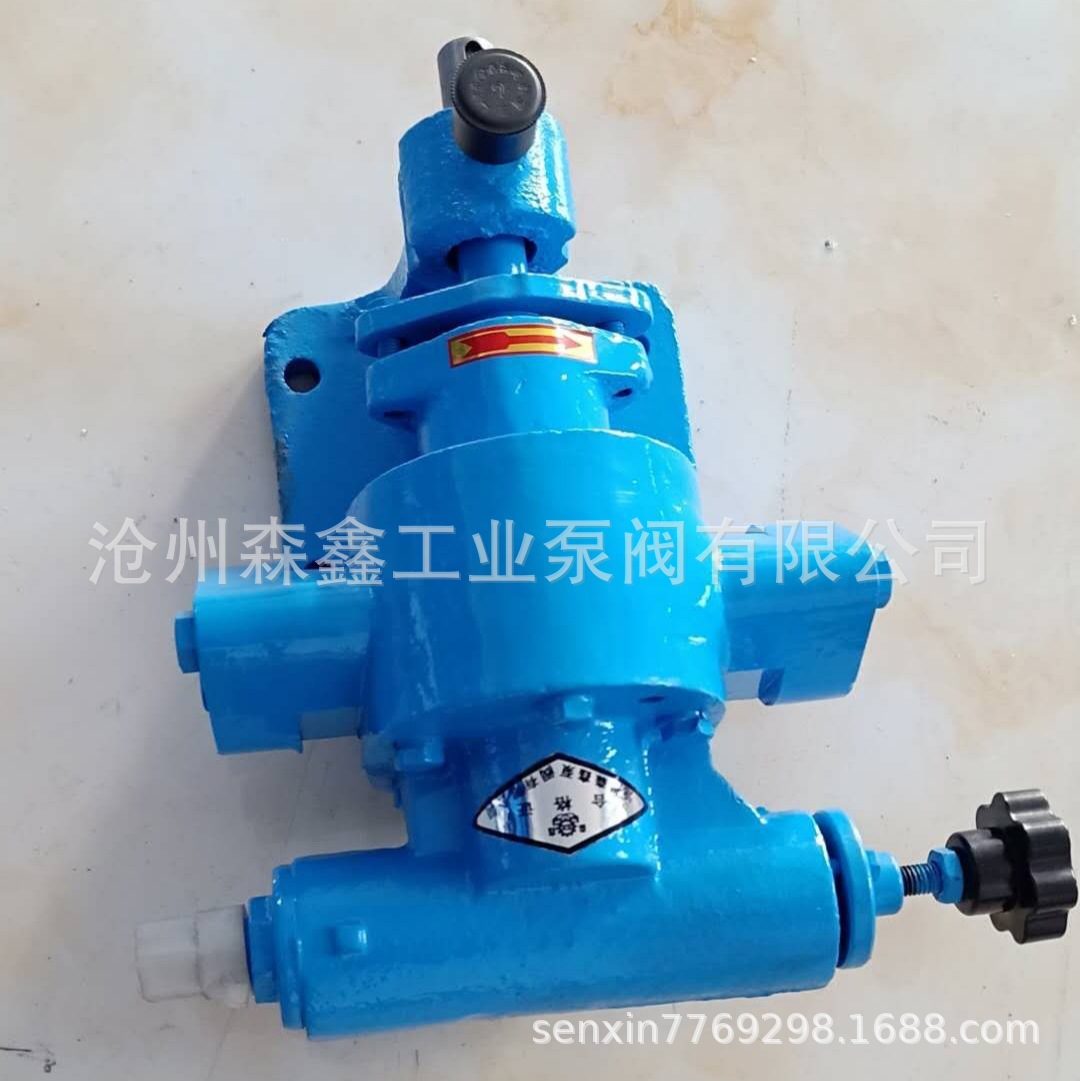

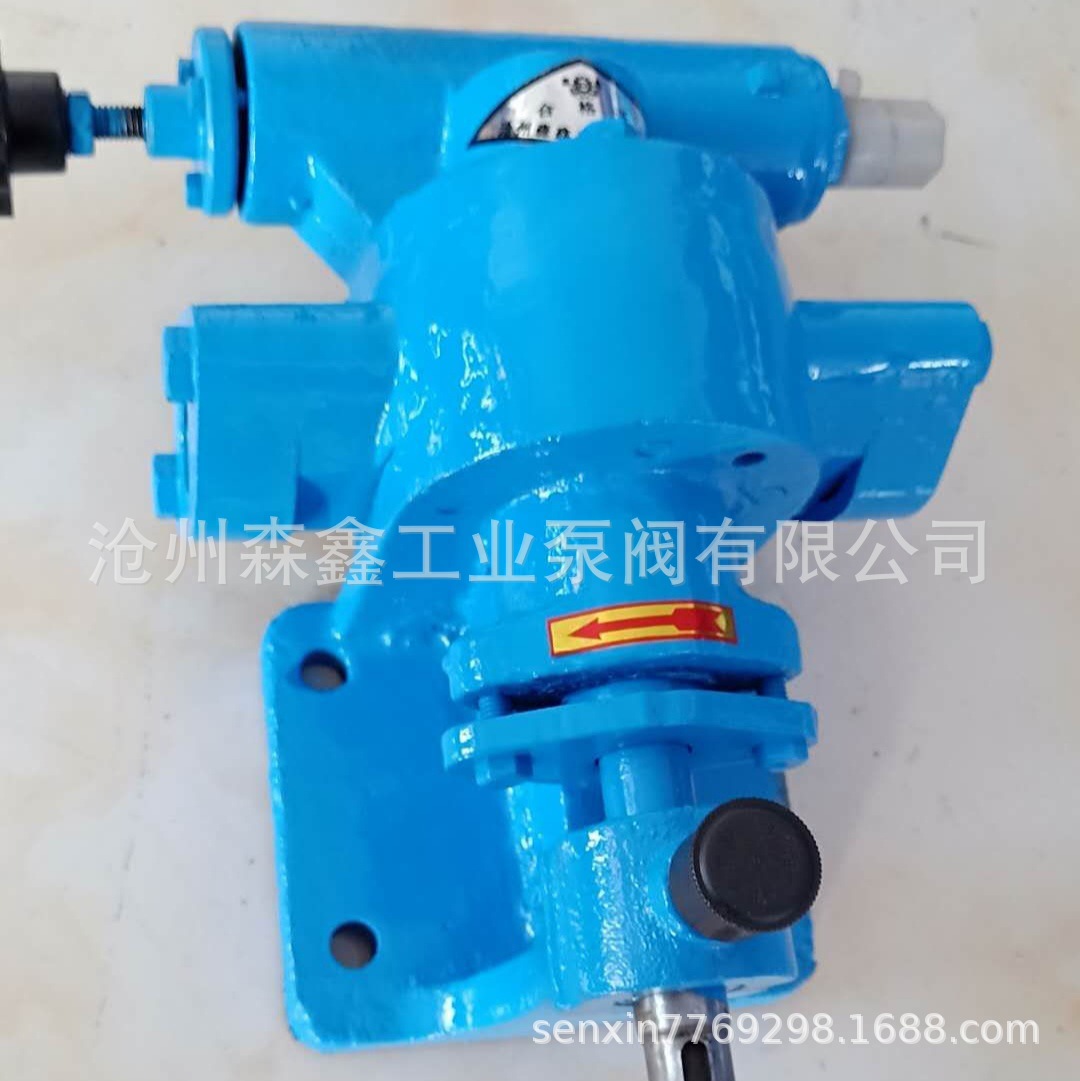

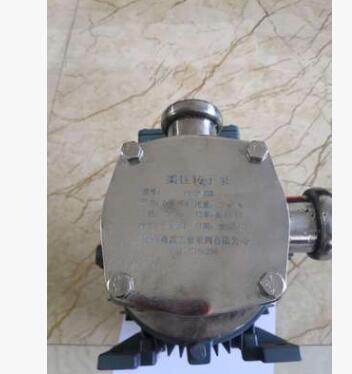

GMC4-32-B6F4-30

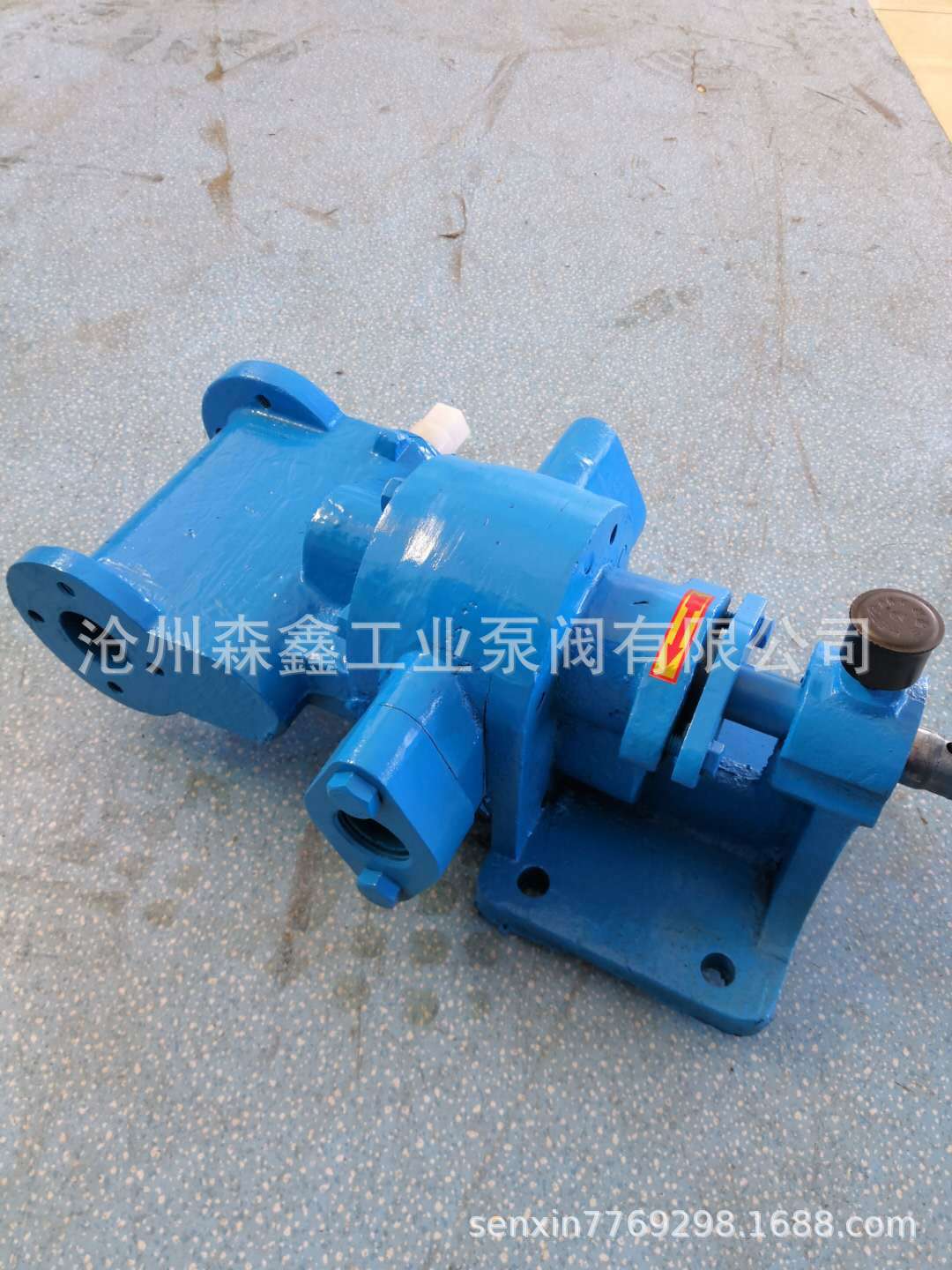

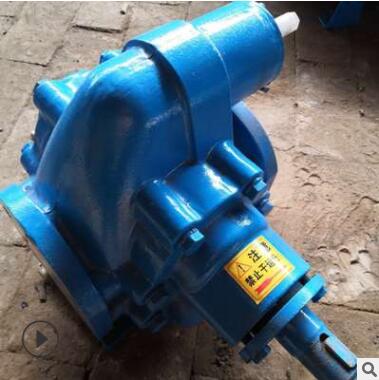

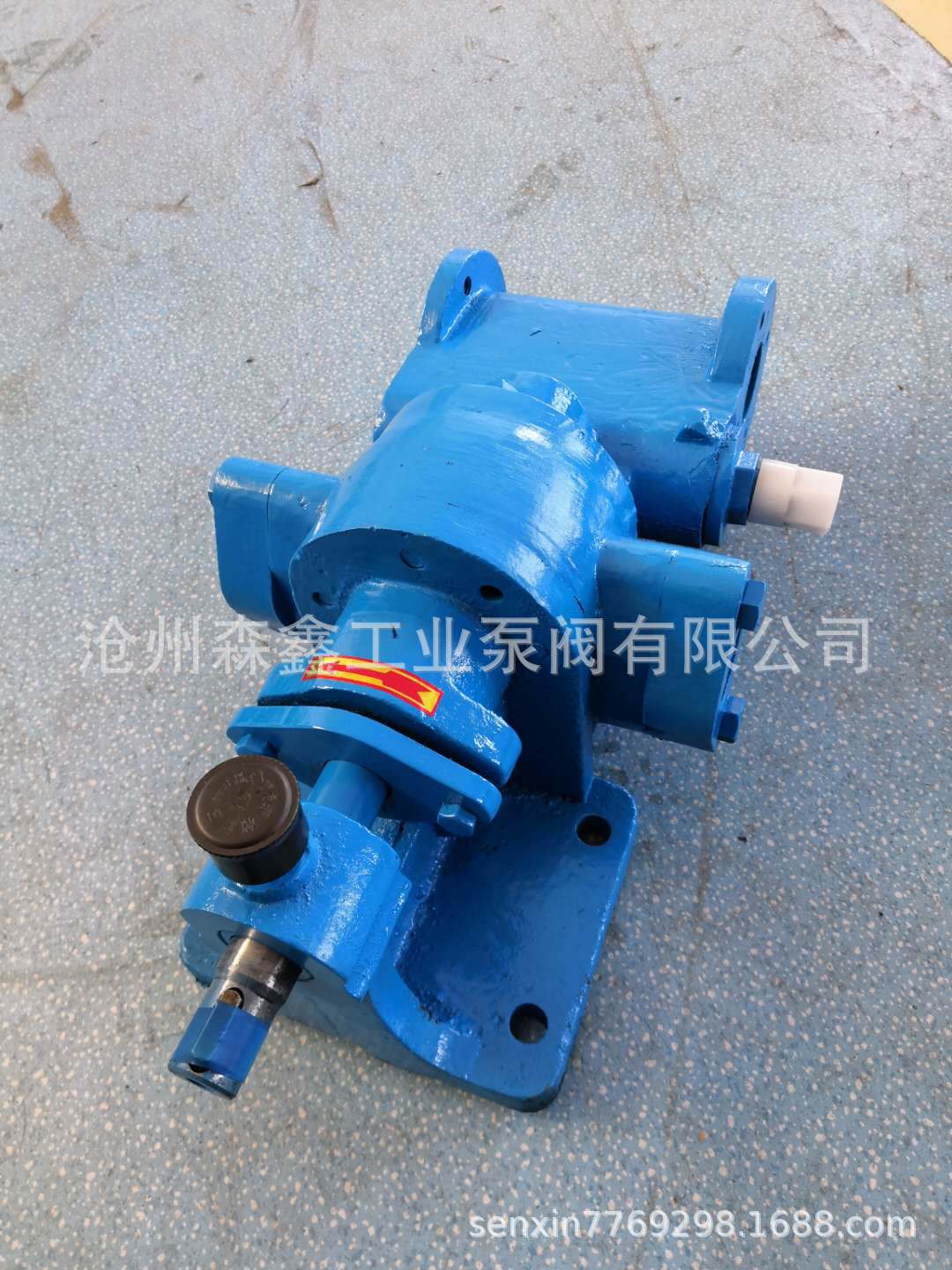

一.沥青保温齿轮泵主要用于抽吸、输送和喷布高温的沥青（渣油）液体，适用于道路和广场等建筑工程的沥青（渣油）喷布作业，也可在常温下用于抽油泵、输送非高挥发性、低闪点的石油产品，如各种机油、机械油及重油等。

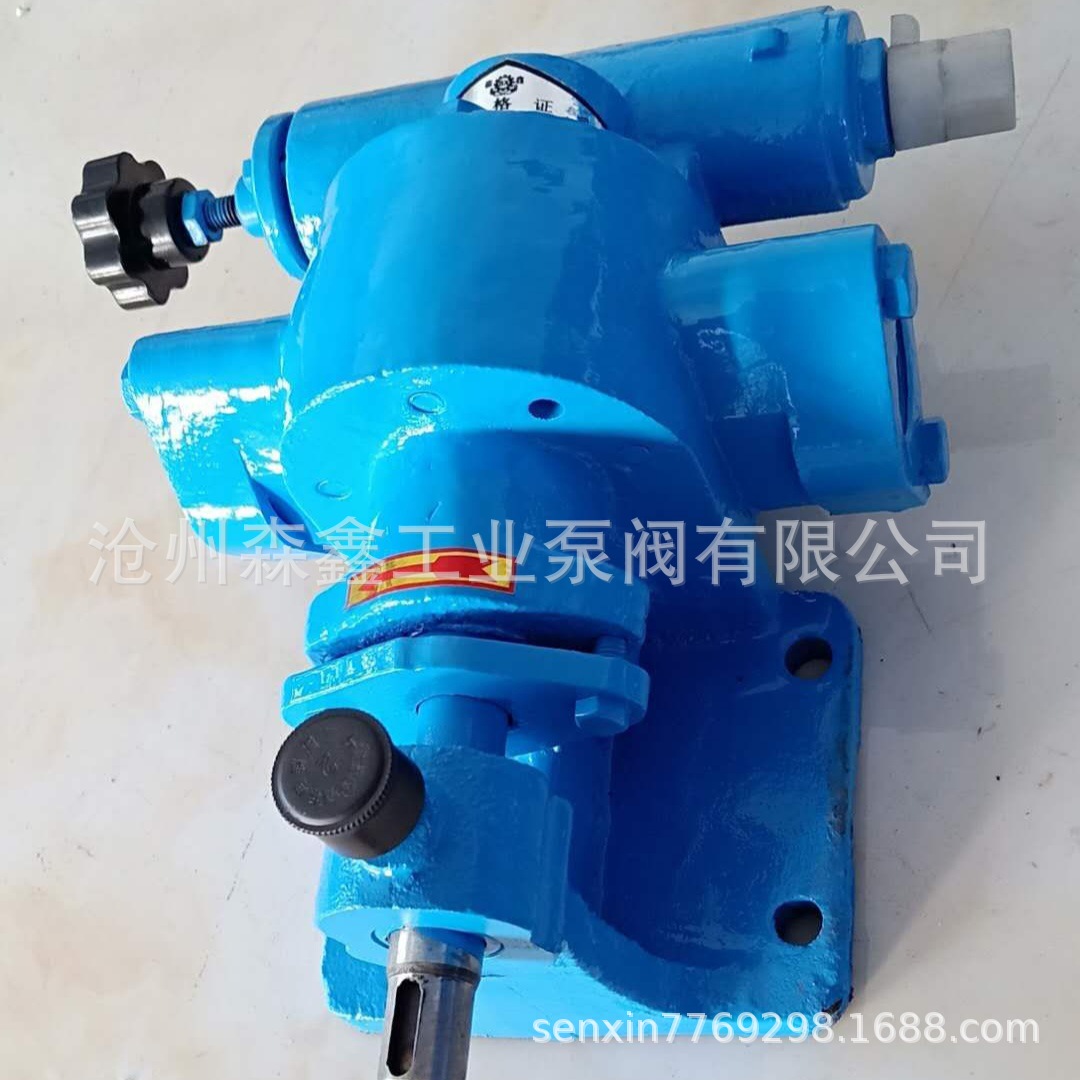

二. 沥青保温齿轮泵是一款齿轮泵结构的沥青保温泵。具有运行可靠，结构简单紧凑，体积小巧的特点。用于抽吸、输送和喷布高温的沥青（渣油）液体，也可在常温下用于抽吸、输送非高挥发性、低闪点的石油产品，如各种机油、机械油及重油等。 沥青保温齿轮泵为旋转式，主要由泵体、机座、主动齿轮、从动齿轮和安全阀体等组成，其主动轴由一个附加的含油轴套支承，通过油杯补充HG-24号饱和汽缸油润滑。 沥青保温齿轮泵的两侧装有带圆锥管螺纹的连接头以便连接进口管道位，该圆锥销制有内螺纹以便于拆卸；其密封纸垫还用以调整齿轮的轴向间隙，该间隙规定为单向在0.05-0.08mm之间。机座的下部有四个孔供安装使用 ，保温齿轮泵设有安全阀，出厂时已调定工作压力为1-+0.05mpa并加以铅封。

三.沥青保温齿轮泵工作时，介质进入吸液腔，通过齿轮的旋转将介质压入排液腔并流出，调节手轮可以改变输出流量，当向右旋转手轮，安全阀被顶开，泵即失去输出压力而停止排液；当向左旋转手轮，安全阀即恢复作用，介质正常输出。

四.沥青保温齿轮泵主要有泵体、保温夹层、齿轮、前后盖以及轴端密封装置等主要零部件组成。泵体和保温夹层等与高温介质接触部分的零部件材料均采用Ⅱ类，即：铸造碳素结构制造。齿轮、轴承套、主被动轴等均采用优质碳素结构钢并经热处理具有较高的强度和耐磨性能。

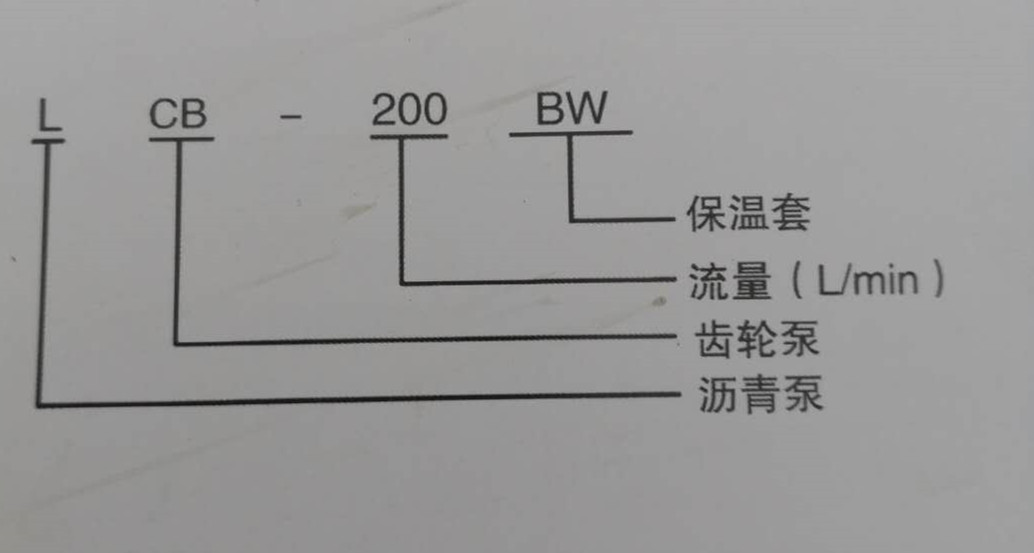

五.型号示例

六.技术参数

一.沥青保温齿轮泵主要用于抽吸、输送和喷布高温的沥青（渣油）液体，适用于道路和广场等建筑工程的沥青（渣油）喷布作业，也可在常温下用于抽油泵、输送非高挥发性、低闪点的石油产品，如各种机油、机械油及重油等。

二. 沥青保温齿轮泵是一款齿轮泵结构的沥青保温泵。具有运行可靠，结构简单紧凑，体积小巧的特点。用于抽吸、输送和喷布高温的沥青（渣油）液体，也可在常温下用于抽吸、输送非高挥发性、低闪点的石油产品，如各种机油、机械油及重油等。 沥青保温齿轮泵为旋转式，主要由泵体、机座、主动齿轮、从动齿轮和安全阀体等组成，其主动轴由一个附加的含油轴套支承，通过油杯补充HG-24号饱和汽缸油润滑。 沥青保温齿轮泵的两侧装有带圆锥管螺纹的连接头以便连接进口管道位，该圆锥销制有内螺纹以便于拆卸；其密封纸垫还用以调整齿轮的轴向间隙，该间隙规定为单向在0.05-0.08mm之间。机座的下部有四个孔供安装使用 ，保温齿轮泵设有安全阀，出厂时已调定工作压力为1-+0.05mpa并加以铅封。

三.沥青保温齿轮泵工作时，介质进入吸液腔，通过齿轮的旋转将介质压入排液腔并流出，调节手轮可以改变输出流量，当向右旋转手轮，安全阀被顶开，泵即失去输出压力而停止排液；当向左旋转手轮，安全阀即恢复作用，介质正常输出。

四.沥青保温齿轮泵主要有泵体、保温夹层、齿轮、前后盖以及轴端密封装置等主要零部件组成。泵体和保温夹层等与高温介质接触部分的零部件材料均采用Ⅱ类，即：铸造碳素结构制造。齿轮、轴承套、主被动轴等均采用优质碳素结构钢并经热处理具有较高的强度和耐磨性能。

五.型号示例

六.技术参数

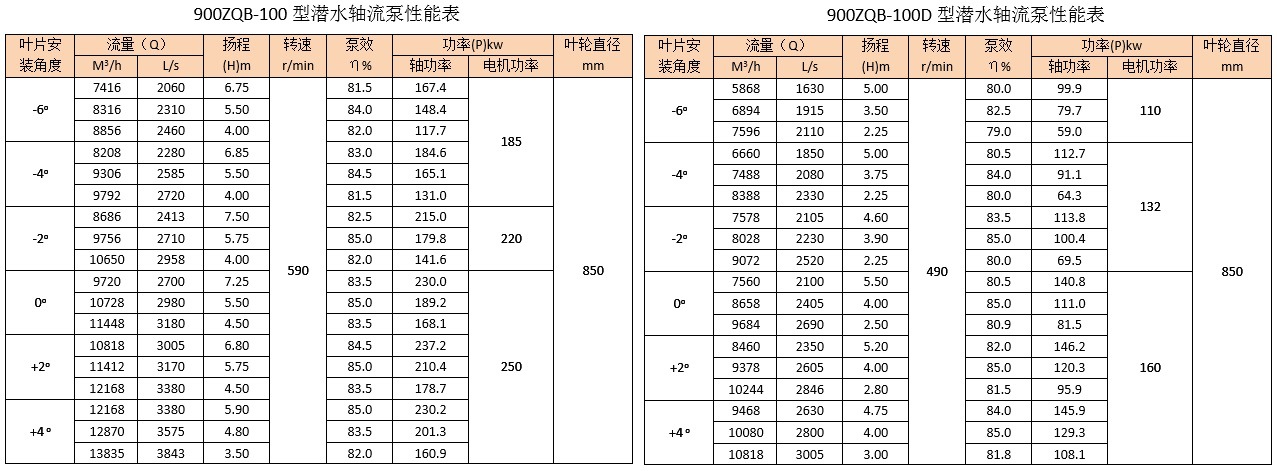

潜水轴流泵，一般公认可作为以相对较低的扬程泵送大容量水的最佳选择。 潜水轴流泵至今已使用了二十多年，有着广泛的用途：防洪泵站、污水处理厂、地面排水系统、农业灌溉、养鱼、引水工程及各种工业废水排放。

P系列潜水轴流泵的泵送流量范围：100-5000 升/秒 。

水力设计:潜水轴流泵的叶轮都经过动平衡测试，从而最大化延长电机轴承和密封的使用寿命，将振动降低到最小。 它的叶轮是一个闭式流道叶轮，位于附有导叶的蜗体中。导叶的截面引导旋转的水离开泵后向上升。

安装方式:半永久性安装于套管内 水泵搁置在钢制或混凝土的井筒中。

一、产品特点：
ZQB型轴流潜水泵和HQB型混流潜水泵是传统的水泵－－电动机机组的更新换代产品，机泵一体可长期潜入水中运行，具有一系列突出的优点。
●由于泵潜入水中运行，大大简化了泵站土工及建筑结构工程，减少安装面积，可节省工程总价的30－40％。
●由于水泵和电机一体，无须在现场进行轴对中心的装配工序，安装方便，快速。
●噪声低，泵站内无高温，改善工作条件，也可按要求建成全地下泵站，保持地面的环境风貌。
●操作方便，无须在开机前润滑水泵的橡胶轴承，而且可实现遥控和自动控制。
●可解决在水位涨落大的沿江，湖泊地区建泵站的电机防洪问题。

二、产品适用范围：
ZQB、HQB型潜水电泵，可供农田排灌，工矿船坞，城市建设，电站给排水之用。ZQB型潜水轴流泵适用于低扬程，大流量场合。HQB型潜水混流泵效率高，汽蚀性能好，适用水位变动较大及扬程要求较高的场合。


三、使用条件：
输送介质为水或物理化学性质类似于水的其他液体，其最高被输送液体温度为40℃。

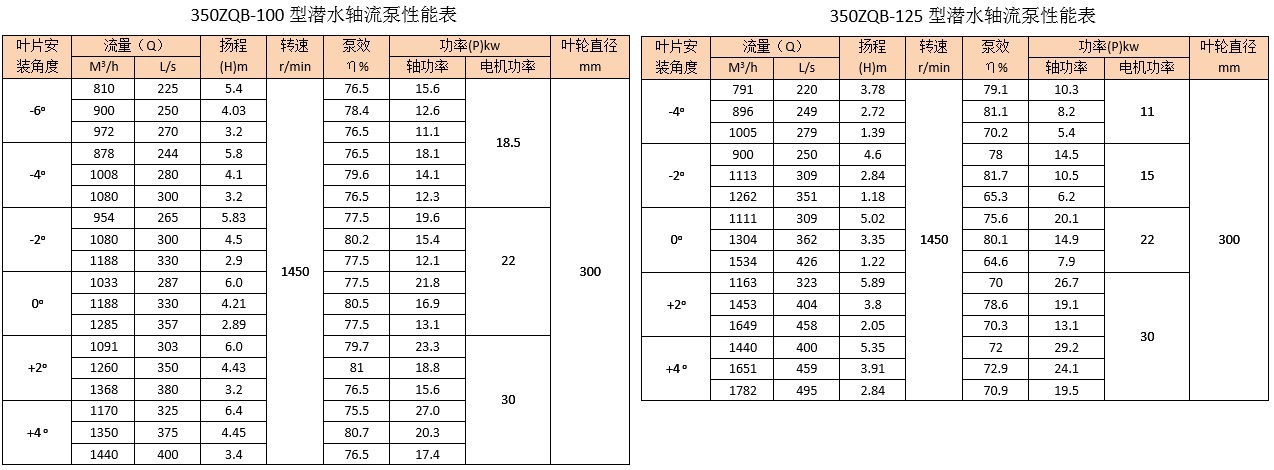

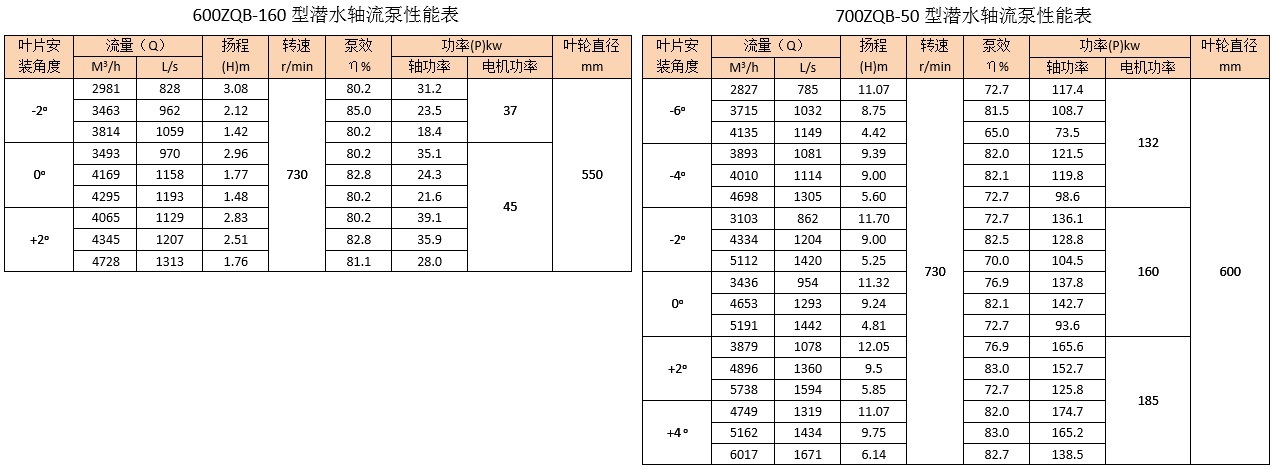

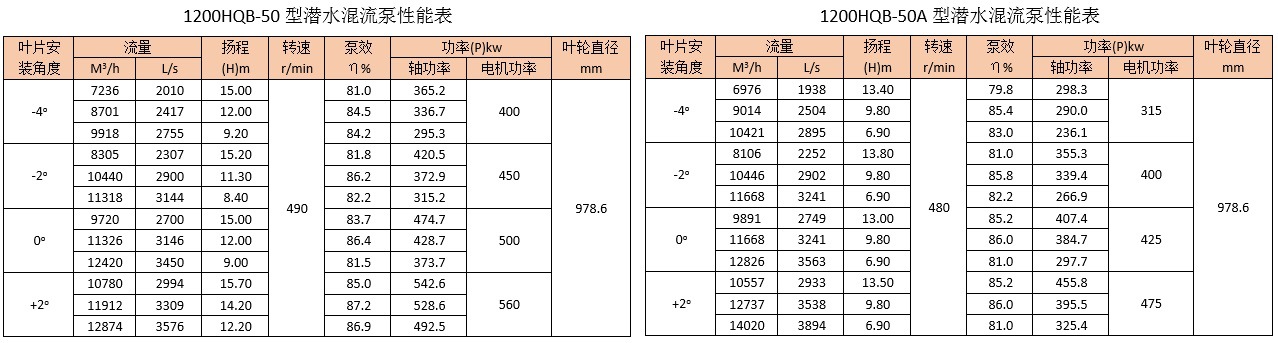

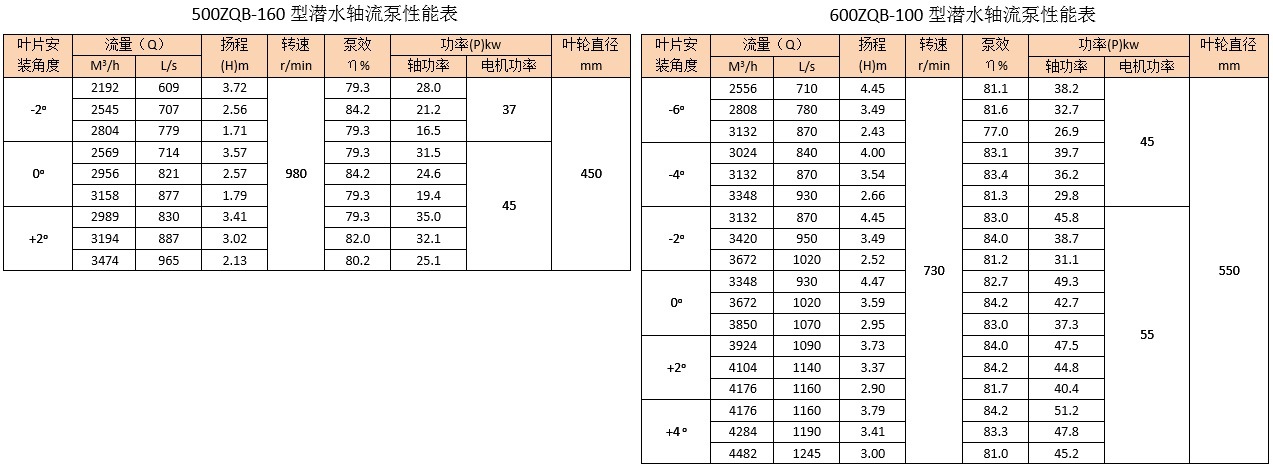

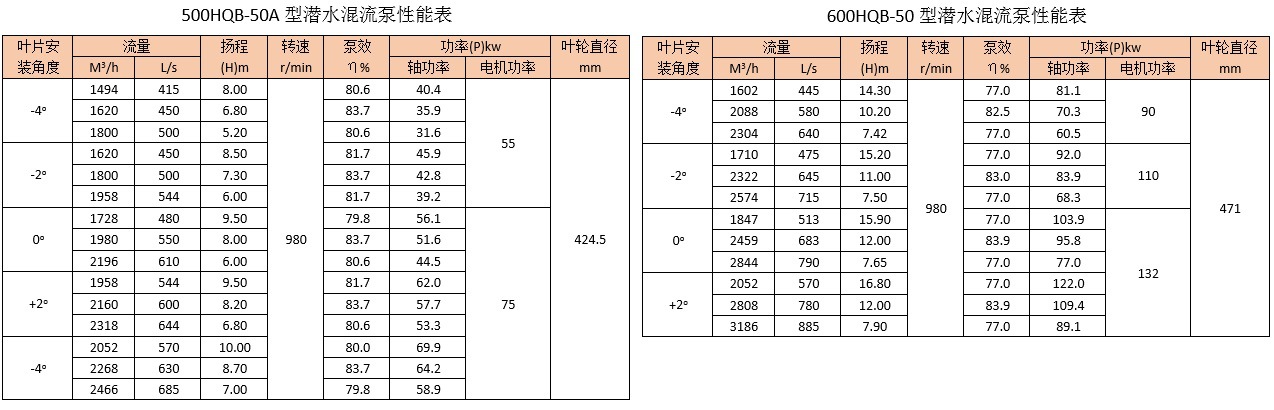

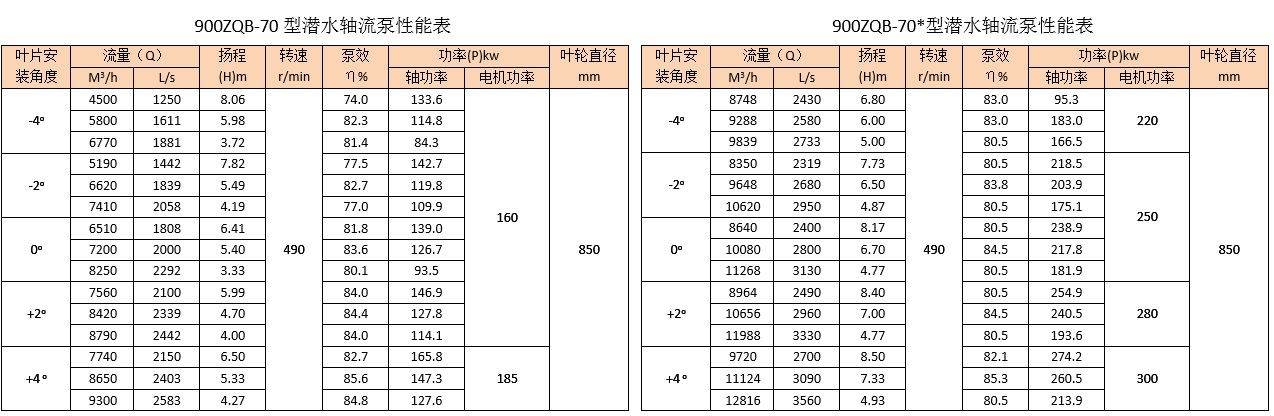

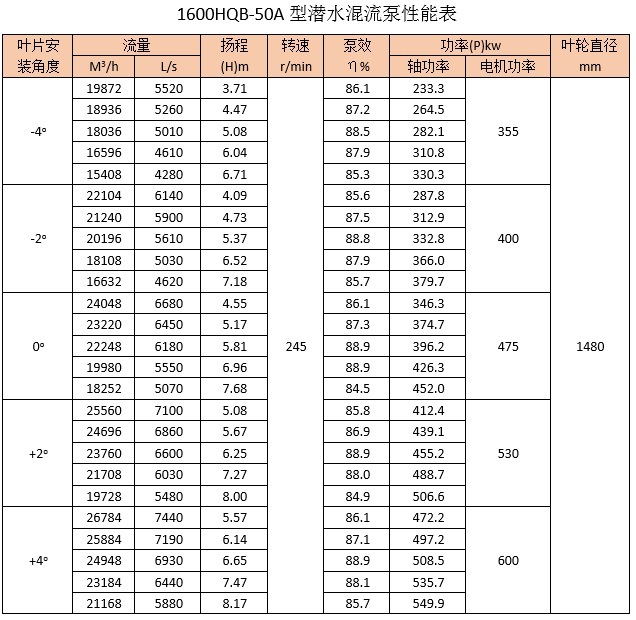

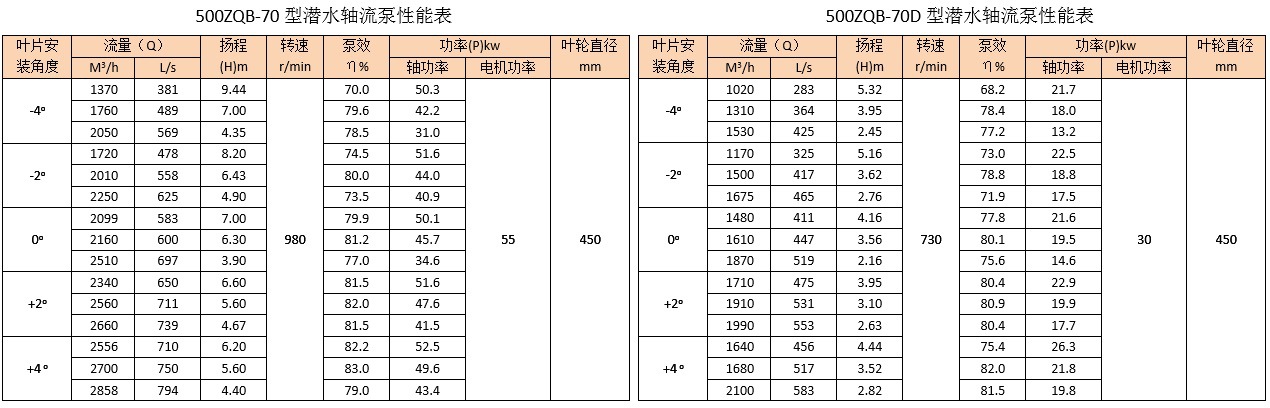

四、技术参数：

联系人：张经理

联系电话：135 0166 8122
上海南深泵业有限公司采用国际技术工艺，是一家集研制、开发、生产、销售、服务于一体专业性企业。专业设计电动\柴油机消防长轴泵、长轴深井泵、潜水排污泵、潜水轴流泵 、混流泵、防洪排涝泵、潜水贯流泵、潜水曝气机、双曲面搅拌机 、潜水回流泵、潜水搅拌机 、潜水推进器、一体化泵站 、一体化污水处理装置和污水处理设备。性能好、可靠性强、价格合理，深受国内外用户的好评。

该蝶阀主要用于制药工业固体制剂生产中的颗粒与颗粒、颗粒与粉末、粉末与粉末等物料的混合。具有混合批量大，受力可靠，运行平稳等优点，是药厂总混的理想设备。广泛用于制药、化工、食品等行业的IBC周转料斗上。规 格 ：连接形式、焊接、快装：DN100，DN150、DN200 、DN250 、DN300驱动方式：手动、蜗杆蜗轮传动、属系：卫生级阀门系列材 质： sus304、sus316L等各种

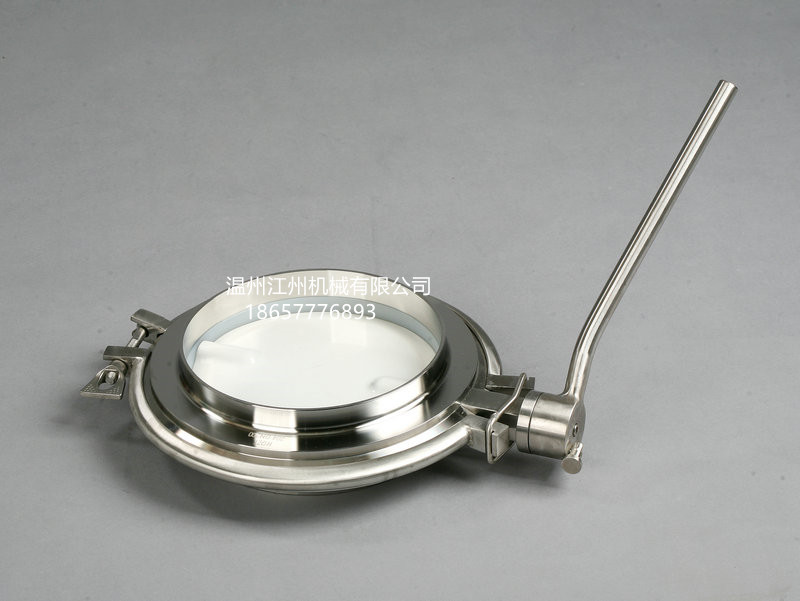

卡箍粉体蝶阀产品简介
该蝶阀主要用于制药工业固体制剂生产中的颗粒与颗粒、颗粒与粉末、粉末与粉末等物料的混合。具有混合批量大，受力可靠，运行平稳等优点，是药厂总混的理想设备。广泛用于制药、化工、食品等行业的IBC周转料斗上。

卡箍粉体蝶阀 技术指标

规 格 ：连接形式、焊接、快装：DN100，DN150、DN200 、DN250 、DN300

驱动方式：手动、蜗杆蜗轮传动、

属系：卫生级阀门系列

材 质： sus304、sus316L等各种不锈钢材质

产品说明：密封好，使用寿命长

质 量： 产品内外用高档抛光设备处理，达到表面精密度要求

密 封 圈： EPDM、NBR、PTFE

包 装： 纸箱/木箱包装/塑料

更多详细信息请致电我公司专业人员。

卫生级三片式蝶阀介绍

蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，

三片式蝶阀的详细信息

品名：卫生级三片式蝶阀

产地：温州

材质：sus304、sus316L等各种不锈钢材质

规格型号： DN15-DN150

应用范围：食品设备、环保设备、水处理设备、制药设备、化工设备、啤酒设备、乳品设备等

制造标准：ISO、DIN、IDF、SMS、3A等

卫生级手动三片式焊接蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小、而且驱动力矩小，操作简便、迅速，并且还可同时具有良好的流量调节功能和关闭密封特性。卫生级手动焊接蝶阀在完全开启时，具有较小的流阻，当开启在大约15°至70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用非常普遍；卫生级手动焊接蝶阀阀板的运动带有擦拭性，因而该焊接蝶阀可用于带悬浮固定颗粒的介质，依据密封件的强度也可用于粉状和颗粒状介质。

手动焊接蝶阀属中线软密封蝶阀，其密封原理为，阀板加工时保证其密封面具有合适的表面粗造度值，合成橡胶阀座在模压成型时形成密封面合适的表面粗糙值。阀门关闭时，通过阀板的转动，阀板的外圆密封面挤压合成橡胶阀座，使合成橡胶阀座产生弹性变形弹性力作为密封比压保证阀门的密封。

卫生级手动焊接蝶阀的优点：

1 、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命。

2 、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。

3 、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松。

4 、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。

5 、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚。

6 、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。

7 、开闭范围为 0~90 度，可固定于每隔 15 度的位置上，具有可调性，且开闭迅速，操作方便。

8 、阀体均采用可拆连接，结构简单，维修方便。

9 、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。

10 、经过严密的强度和密封试验，保证质量。

11 、抽样进行不低于 30000 次的疲劳寿命试验，保证了其使用寿命。

卫生级手动焊接蝶阀的选用原则：

卫生级蝶阀（中线软密封蝶阀）适用于要求达到完全密封、气体试验泄漏为零、寿命要求较高、工作温度在此10℃至150℃的淡水、污水、海水、盐水、蒸气、天然气、食品、药品、油品和各种酸碱及其他薄壁管路上。卫生级手动焊接蝶阀的安装与维护应注意以下事项：　1、在安装时，阀瓣要停在关闭的位置上。 2、开启位置应按蝶板的旋转角度来确定。

产品概况
电机性能：采用优质材料DR470,增加电机绕组的匝数及线径使水泵耐频繁起动。
水力部分：采用优秀水力模型设计,使水泵流量、扬程、效率三者更为合理。
结构特点：电机材料采用优质DR470冷轧夕钢片,电机为自循环充水式冷却;
电缆用三相四线JHS型喷泉专用电缆;叶轮采用了防松动装置;
滤网护罩彩用全不锈钢材料;电机内腔定转子采用进口涂料,提高了水下电机耐腐蚀性,通过以上结构改进使之更适于喷泉工程专业要求。

产品特点
1、QSP喷泉潜水泵采用防漏电三相四芯电缆线带有接地线,可在运行的当中有效的防止漏止,对人员造成的伤害。
2、QSP喷泉潜水泵中间进水位带有不锈钢滤网,万一水池中存在大颗粒杂物,可隔绝杂物不进入水泵,对水泵也是一个很好的保护。
3、法兰式出口,安装维护十分简便,直接接管路即可,拧上螺丝即可,也可加装出水头,配合软管直接使用,电机F级绝缘,能满足音乐喷泉对电机频繁启动的要求,产品符合JB/T8092-1996标准规定。
4、QSP喷泉潜水泵电机出现故障时不会出现漏油现象,从而不会对水质产生污染。但油浸式电机潜水泵相比就完全不同了,由于油浸式潜水泵电机靠油冷却与润滑,故存在隐患。
注：在安装使用设备前,请检查水泵电缆线或外观有无破损或异常,如发现问题,请采取安全措施。

产品用途
QSP喷泉潜水泵主要用于大型广场喷泉、公园喷泉、瀑布、别墅喷泉、水产养殖等场所。广泛用于城市的小区喷泉、花园喷泉、农田排灌、喷灌;工业及民用的供、排水系统,丘陵、山区引水、以及低洼地排除积水。

产品条件
QSP喷泉潜水泵应完全浸入水中运行,潜水深度不小于0.5米,不大于5米。
环境水温度应不高于40℃。 工作介质为无腐蚀性清水,含沙量不大于0.1%,PH值为6.5~8.5。
电源应为三相50赫兹,额定电压为380伏,其供电电压必须保证在342~420伏范围内。
电泵应在额定扬程附近的适用范围内使用。
电泵应配置相应的启动保护器,可靠接地。

结构原理图

1.电机由定子转子、机壳和上下轴承座五大部分组成。    定子绕组采用了耐水尼龙电磁线,上下轴承各具有一个轴承室,轴承。 2.定转子表面和其他非配合表面部分分别涂覆了特殊优质耐水材料。 3.该泵采用自动进水结构,使电机散热达到优。 4.泵体由叶轮、导流体和进水节组成,装在电机上部。    水泵由锥形套(或键)锁紧在电机外伸轴的上端,水泵出水口配备专用法兰盘。 5.当电机接通380V电源后,定子便产生旋转磁场,使转子转动,从而带动叶轮旋转,   叶轮对水产生压力后,通过导流体从水管流出		序号	名称
		1	出水口
		2	橡胶轴承
		3	锥形套
		4	上导流壳
		5	泵轴
		6	导流壳
		7	叶轮
		8	联轴器
		9	注水螺塞
		10	进水节
		11	上导轴承座
		12	转子
		13	定子
		14	下导轴承座
		15	止推轴承座
		16	底盖
		17	放水螺塞

性能参数

安装与使用
1. 潜水泵必须正确选用,选泵的主要依据是合理选用流量、扬程和功率。不同的规格有不同的使用范围。使用扬程太高出水少或出不了水,实际使用扬程太低则会使电机超载,严重时烧坏电机。
2. 检查供电设备及供电线路能否保证电泵正常运行。
3. 电源电压和频率是否符合使用条件。
4. 熟悉安装使用说明书。
5.检查电气线路,控制和保护装置是否合理安全可靠。
6.连接法兰时要加胶垫,对正后紧固螺钉要对角钱方向同时上紧,防止歪斜漏水。
7.电泵应单独使用适当的保护开关,其额定电流的旋钩位置不应随意改变,以免失去保护作用。
8.长期停止使用的电泵,使用前先空转运行,如果转不动,应先拆下泵体,转动叶轮,待转动灵活后,再装上导流泵体方可使用。

运行、维修和保养
1、长期停止使用电泵,应放出泵内积水,拆去管子接头,收好零部件,彻底清洗干净,妥善放置。
2、每运转1000小时须拆检一次,更换一次耐水润滑脂及易损零件。
3、使用时应注意清理进出水孔,以防堵塞。
4、在使用电泵时,若水量突然减少或是出现激烈抖动现象,应立即停机查明原因后,方可继续工作。
5、冬季使用时应采取必要的离冻措施。
6、在维护保养时应注意正确拆卸叶轮,以免损坏。拆卸时应先将叶轮螺母松动,用内孔大于泵轴的套筒置于叶轮螺母上面,在垂直敲打套筒,拧下螺母即可取叶轮。
7电泵检修时、拆卸顺序如下：
QSP潜水电泵：电缆护罩、吸水罩、导叶体、叶轮、进水节、上轴承座、转子、下轴承座。
QSP-M潜水电泵：从电机底部集资卸下双头螺栓(拉杆螺栓)上的螺母、底座、轴头锁紧螺母、推力盘、键、下导轴承座双头螺栓、然后取出转子(注意不得碰坏线包)然后卸下连接段和上导轴承座。

安全事项
1、禁止湿手赤脚推闸刀、按电钮、接电缆,更不能将接头置于有水的地方,以防触电。
2、电泵排水时严禁任何人在附近游泳、洗澡或牧畜下水等。
3、电泵发生任何故障必须先切断电源,然后检查以免意外事故发生。
4、定期用500伏摇表检查,机组对地绝缘电阻小于0.5兆欧,应停机修理。
5、电泵使用时,应选择适宜绝缘护导线,连接在机体接地螺钉上,另一端可靠接地,确保安全。

常见故障原因及解决方法

产品简介
QDX(T)、QX(T)型潜水泵,由水泵、密封、电动机三部分组成。电泵内配保护装置,电动机位于电泵上部,为单相或者三相异步电动机,水泵位于电动机下部,为离心式叶轮,蜗壳结构,水泵与电动机之间采用双端面机械密封,各固定止口密封处采用“0”形耐油橡胶密封圈做静密封。

使用条件
电泵在下列使用条件下应能连续正常工作：
1、介质温度不超过+40℃;
2、介质的PH值在6.5~8.5之间;
3、固体杂质体积比不超过0.1%,粒度不大于0.2mm;
4、电源频率为50Hz,电压为单相交流220W,电压波动范围为额定值的0.9-1.1倍。
5、潜水深度不超过5m。

产品用途
该系列电泵由于体积小,重量轻,特别适用于广大农村井下抽水、农田排灌、园林浇灌、家庭生活用水。

性能参数

产品简介
CWB漩涡式磁力泵(简称磁力漩涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。CWB漩涡式磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

产品特点
CWB漩涡式磁力泵采用磁力传动结构,保证泵能密封,达到无泄漏输送腐蚀性、易燃、易爆、剧毒等化学介质。
1、高扬程、小流量,比转数一般小于40;
2、结构简单、体积小、重量轻;
3、CWB漩涡式磁力泵具有自润滑回路,提高滑动轴承使用寿命;
4、增设冷却回路,及时带走磁涡流热;
5、CWB漩涡式磁力泵采用悬臂叶片,减小叶轮径向力;
6、CWB漩涡式磁力泵随输送介质黏度增加,泵的效率急剧下降,因而介质黏度应不大于5×10 -6 M 3 /S。

产品用途
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、可靠、使用维修方便。可广泛应用于化工、制药、石油、抽送酸、碱液、油类,稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。

结构示意图

	1	泵体	9	泵轴
	2	叶轮	10	内磁转子
	3	泵盖	11	内转子螺母
	4	叶轮螺母	12	隔离套
	5	止推环	13	外磁总成
	6	密封圈	14	连接架
	7	滑动轴承套	15	电机
	8	轴套

性能参数

故障原因及排除方法

产品简介
CQB-G高温磁力泵(简称高温磁力泵)通常由电机,磁力偶合器,水冷却装置,和耐腐蚀离心泵头四大部分组成,其主要特点是利用磁力偶合器传递动力。当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使化工泵转子与电动机同步旋转,无机械接触地传递扭矩。在保温磁力泵的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而完全无泄漏。磁力偶合器的磁性材料采用耐高温型稀土永磁材料,能承受300度以下的高温介质而保持强大的磁力扭矩。在电机与磁力偶合器之间加装了水冷却装置,防止泵送高温介质之热量传导至电机,以保持电机的正常运行,从而达到无泄漏输送高温介质。 CQB-G高温磁力泵是全国联合设计开发的新型完全无泄漏耐腐蚀泵,其技术经济指标接近国外同类产水平,其型式、基本参数及技术性能符合.
泵的过流部件根据介质可分别采用304、304L、302、321、316、316L、UB6、CD4Mcu、钛合金、镍基合金等耐腐蚀材料。

产品特点
CQB-G高温磁力泵采用多重循环冷却结构,保证了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,便拆式和柱销联轴器同时使用,使泵的结构增长,更有利于泵的散热。同时,也十分方便用户的维修或更换零件,在泵的外转子部分还设计了散热风叶,确保磁钢的稳定性。CQB-G高温磁力泵适用于输送高温介质,温度≤300℃。

使用环境
CQB-G高温磁力泵适用与石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送高温类易燃、易爆、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。适用于输送系统工作压力小1.6MPa,温度不超过300℃,密度：小于1840kg／m,粘度不大于30cm／S的不含硬颗粒和纤维的液体。

结构示意图

性能参数

安装和使用说明
(一)CQB-G高温磁力泵应水平安装.开车前应检查冷却箱之润滑油油位.若油位过低时应及时补充。开泵前.首先应打开冷却水回路.进水管阀门的开启度应根据泵正常工作后冷却出水管的温度进行调节。
(二)当抽吸液面高于果轴心线时.起动前打开吸入管道阀门即可.若抽吸液面低于泵轴心线时.管道需配备底阀。
(三)泵使用前应进行检查.电机风叶转动要灵活.无卡住及异常声响.各紧固件要紧固。
(四)检查电机旋转方向是否与磁力泵转向标记一致。
(五)电机启动后.缓慢打开排出阀.待泵进入正常工作状态后.再将排出阀调到所需开度。 泵停止工作前.应先关闭排出阀门.然后切断电源.再关闭冷却水管阀门。

注意事项
(一)因CQB-G高温磁力泵轴承的冷却和润滑是靠被输送的介质.所以禁止空运转.同时避免在工作中途停电后再启动时所造成时空栽运转。
(二)被输送介质中,若含有固体颗粒,泵入口要加过滤网：如含有铁磁质微粒,需加磁性过滤器。
(三)被输送的介质及其温度应在泵材允件范围内。泵的使用温度〈280℃,工作压力1.6MPa, 密度不大于1840kg/m3,粘度不大于30cm2/S的不含硬颗粒和扦维的液体。特殊工况应严格按合同协议規定。
(四)对于输送液为易沉淀结品的介质,使用后应及时清洗,排净泵内枳液。
(五)磁力泵正常运行1000小时后.应拆检轴承和端面动环的麿损情况,并更換不宜再用的&损件。
(六)本系列泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵保持距离。
如：心脏起博器、信用卡及其它磁卡、计算器,计算机磁盘、手表等。

故障和排除方法

概述

QB1-10系列法兰单口排气阀为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。 QBI型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。

工作原理

管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。

零件材料

1、 阀体、铸铁
2、 阀盖、铸铁
3、 浮球、不锈钢
4、 塞头、橡胶
5、 排气阀、黄铜
6、 螺丝、螺帽、元钢

主要尺寸

『EDRV动态平衡电动调节阀』专业生产厂家，由本厂自主研发生产的【动态平衡阀】质量可靠、价格合理、售后服务完善。『EDRV动态平衡电动调节阀』适用于各种轻重工业及楼宇管道。平衡阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品概述：

EDRV动态平衡电动调节阀是动态压差平衡阀与电动调节阀的组合,相当于在一个电动机调节阀的进出水两端设置了一个恒压装置,当系统压力变化时使电动调节阀处于恒压状态,保证电动调节阀不会因系统压力波动发生流量改变而调整阀门开度,从而增加了系统的水力稳定性。

工作原理(图)：

如下图所示，在系统负荷波动较大的变流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差（P1-P3）也随之变化：

⑴、当进口压力P1升高时，（P1-P2）增大，这时电动阀阀芯向上运动，使P1、P2间开度减少，阀芯压力P2降低；当进口压力P1降低时，（P1-P2）减小，这时电动阀阀芯向下运动，使P1、P2间开度增大，阀芯压力P2升高。因此，无论系统的压力怎样变化，通过电动阀阀芯的调节作用，P2、P3间的压差始终保持不变。因此这种动阀的抗干扰能力强，具有动态平衡的功能；⑵、当直行程电动执行器接受控制信号使阀轴延A—B向上下运动（或角行程电动执行器接受控制信号使阀轴延R向旋转）时，P2、P3间的开度也随之变化。由于不管系统压差（P1-P3）如何变化，P2、P3间的压差（P2-P3）始终不变，因此对应于任一开度位置，其输送的水流量都是一定的，并且电动调节阀实际的流量特性曲线与其理想的流量特性曲线是一致的，没有偏离。因此这种电动调节阀较传统的电动调节阀具有更好的调节特性。

零部件材质：

技术参数：

主要外形及安装尺寸：

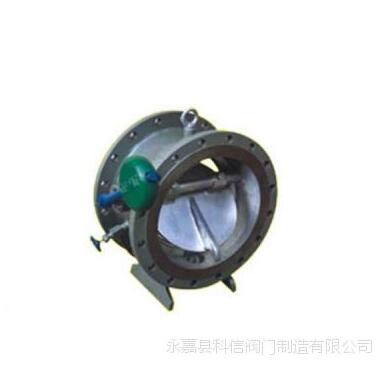

        阻缓闭消声止回阀安装在管路中，用来防止介质倒流和消除破坏性水锤，并能有效地减少阀门关闭的水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著、流体阻力小、水锤消除机构设计新颖、密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

详细说明

模具开发完成之后就需要合适的机台试模具，并且出样品。目前我司有大大小小的注塑机共20台，可以注塑的产品在1g-2000g之间。
